Grandstream GWN7630 - Guia do Usuário

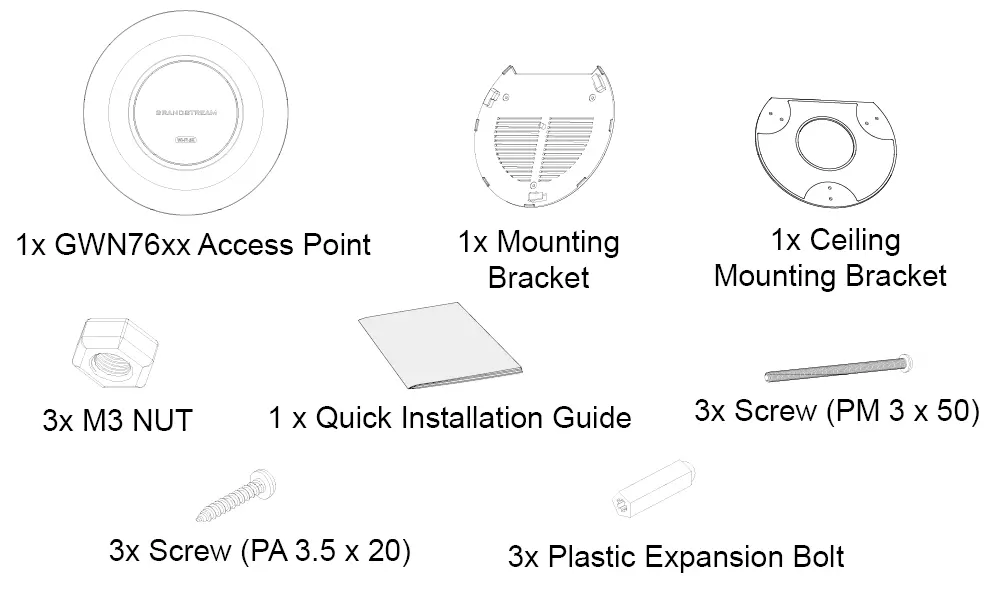

Um (1) Access Point GWN7630.

Um (1) Suporte de montagem.

Um (1) Suporte de montagem no teto.

Parafusos e buchas de expansão plásticas para instalação.

Um (1) Guia de Instalação Rápida.

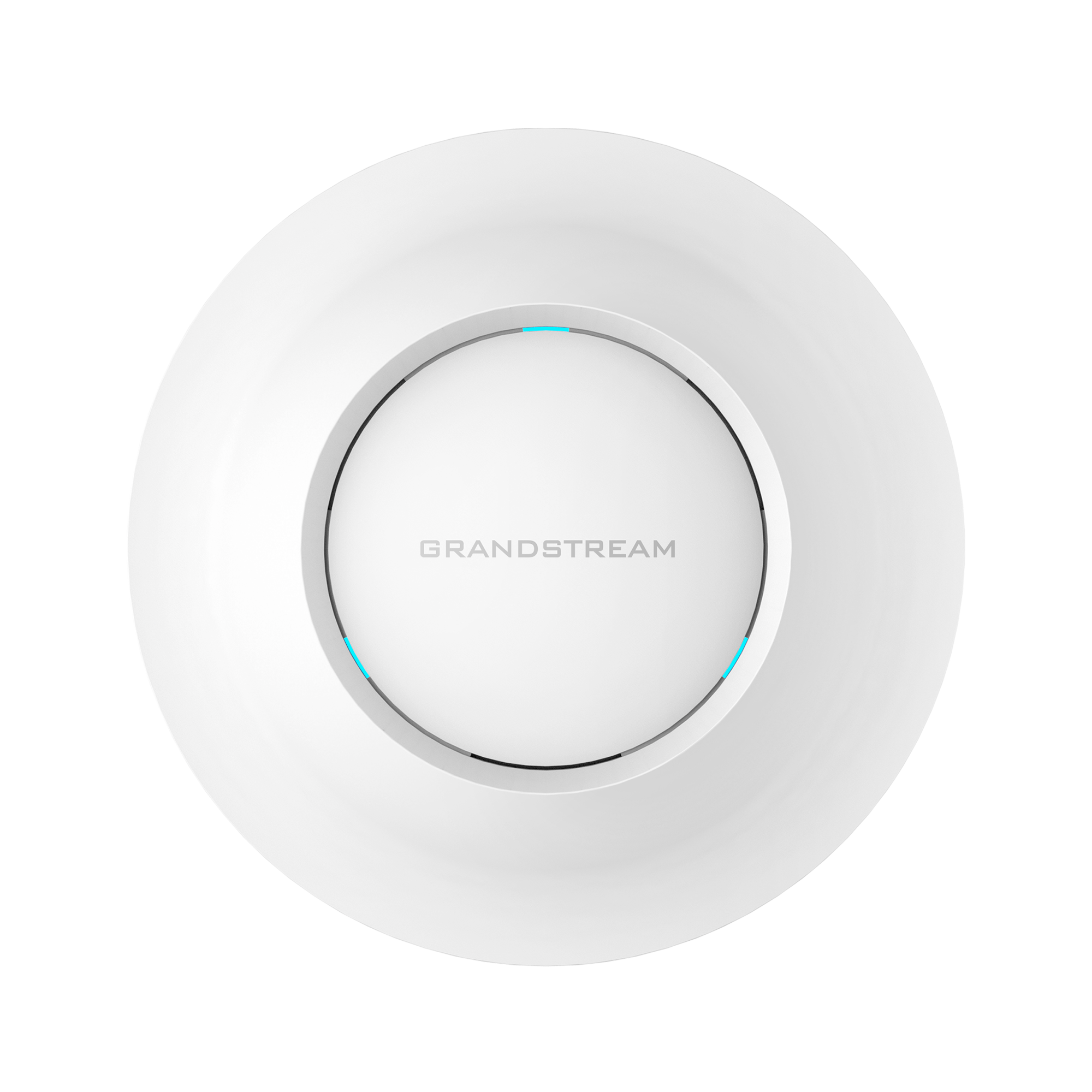

O GWN7630 possui 2 portas Ethernet 10/100/1000 Base-T com detecção automática.

Inclui um orifício de Reset e um slot para trava Kensington.

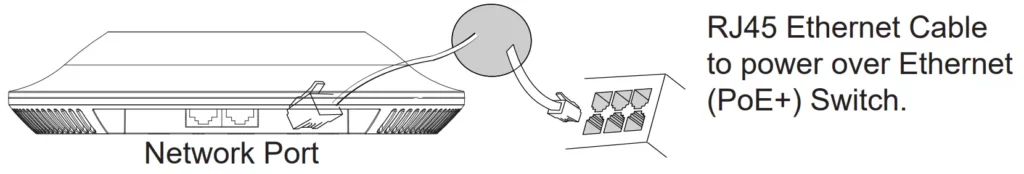

Conecte o cabo Ethernet na porta PoE/NET e em um switch PoE/PoE+. O GWN7630 é compatível com 802.3af/802.3at.

Aguarde o GWN7630 inicializar e obter um endereço IP do servidor DHCP.

Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

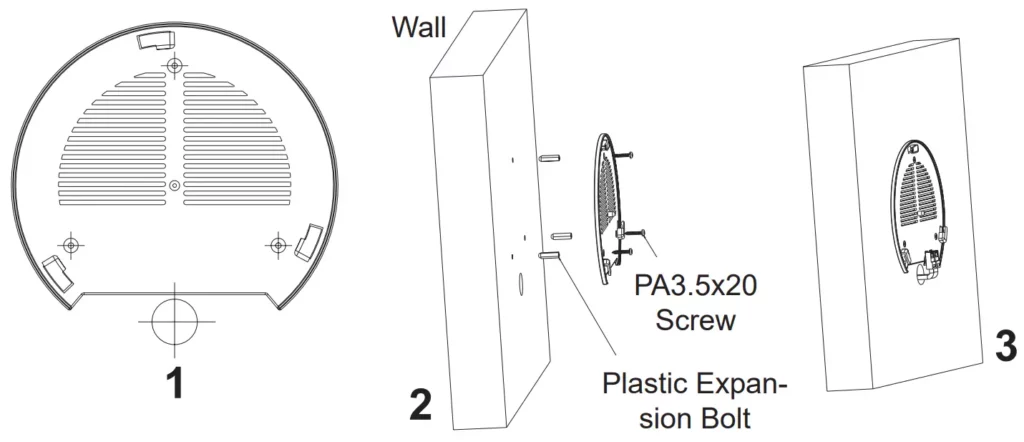

Posicione o suporte na parede com a seta para cima. Marque os furos, insira as buchas e fixe o suporte com os parafusos.

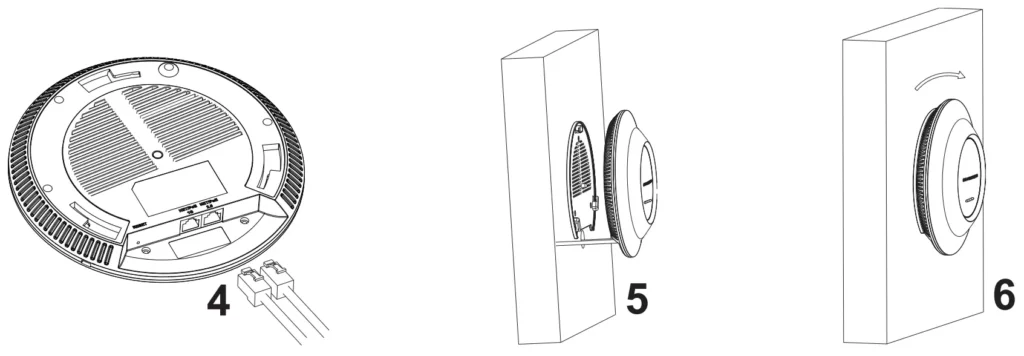

Conecte os cabos. Alinhe a seta do AP com a seta do suporte e gire o GWN7630 no sentido horário até que ele se encaixe e trave.

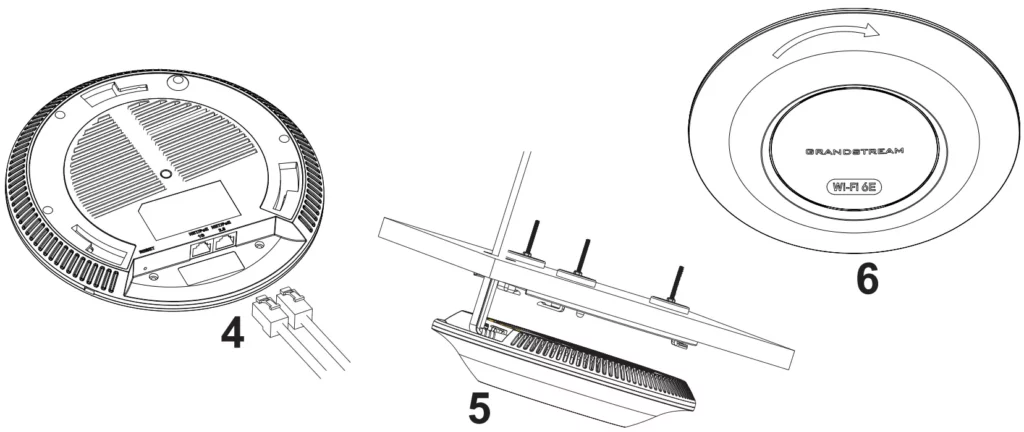

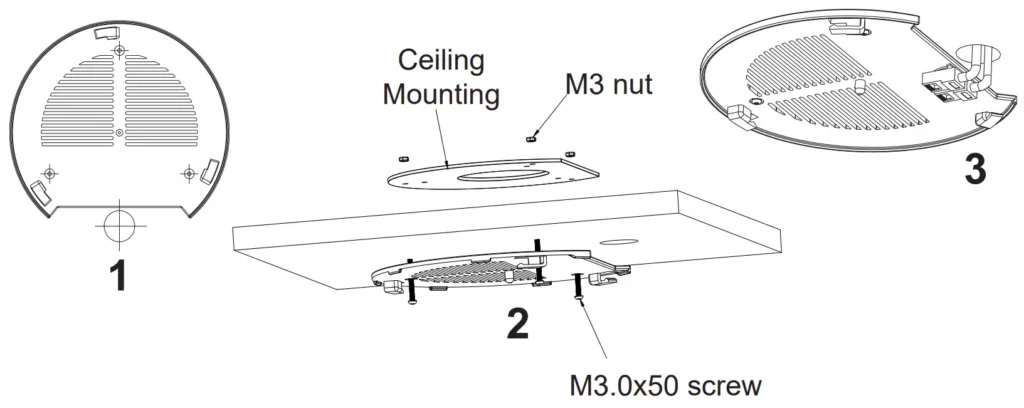

A montagem no teto é recomendada para desempenho ideal. Remova a placa do teto, marque os furos e insira os parafusos através do suporte.

Conecte os cabos, alinhe o AP com o suporte e gire o GWN7630 no sentido horário até que ele trave no lugar.

Unidade desligada ou fonte de alimentação anormal.

Atualização de firmware em andamento.

Unidade provisionada com sucesso.

Unidade não provisionada.

Exclusão de slave pareado – Reset de fábrica iniciado.

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local (substituindo <mac> pelos últimos 12 dígitos do MAC do AP).

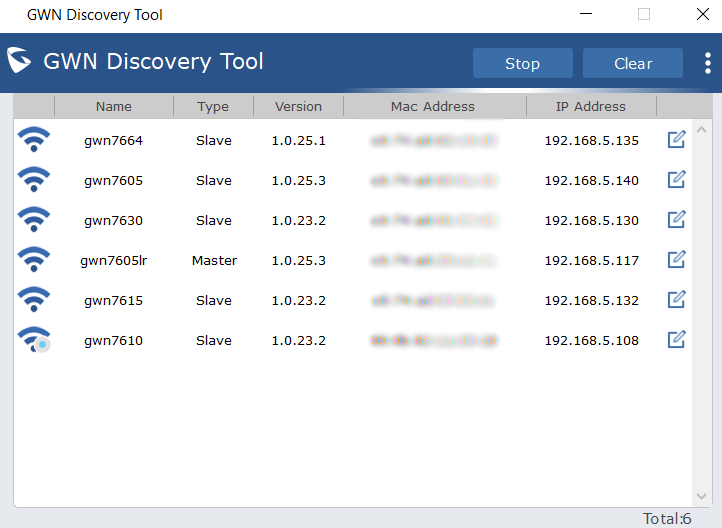

Use a Ferramenta de Descoberta GWN (GWN Discovery Tool) para escanear a rede, encontrar o IP do AP e acessar a interface de configuração.

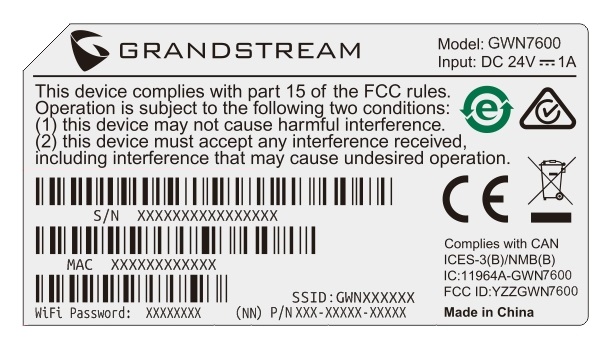

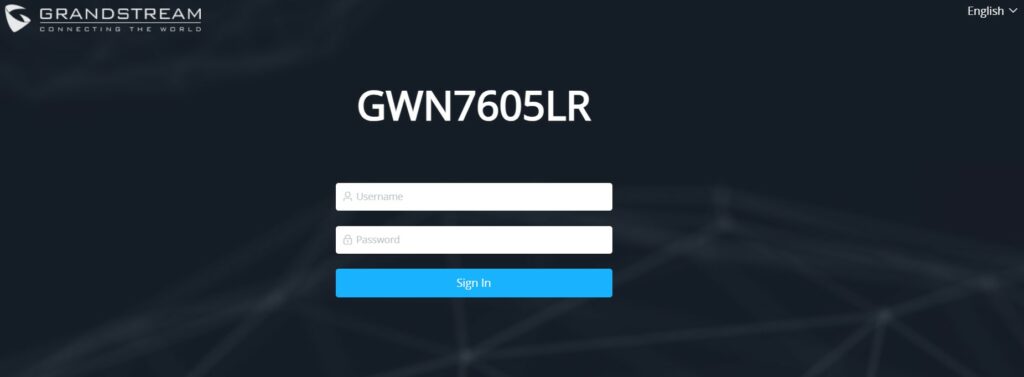

O nome de usuário padrão é admin. A senha padrão é a Senha Wi-Fi exclusiva impressa na etiqueta do dispositivo.

O GWN7630 suporta 17 idiomas. O idioma pode ser selecionado no canto superior direito da GUI web, antes ou depois do login.

Após salvar as alterações, clique no botão "Aplicar Alterações" no menu superior para que as novas configurações entrem em vigor.

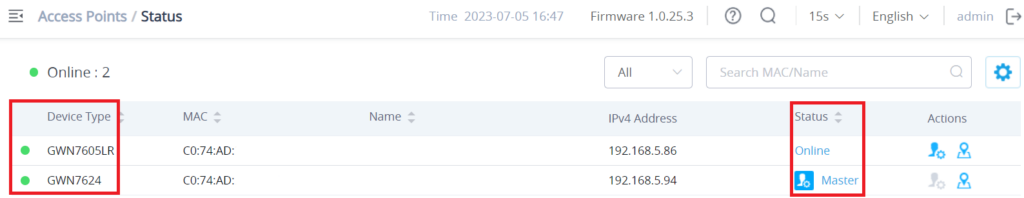

O GWN7630 pode atuar como um Controlador Mestre, descobrindo, provisionando e gerenciando até 50 outros APs GWN76XX na rede.

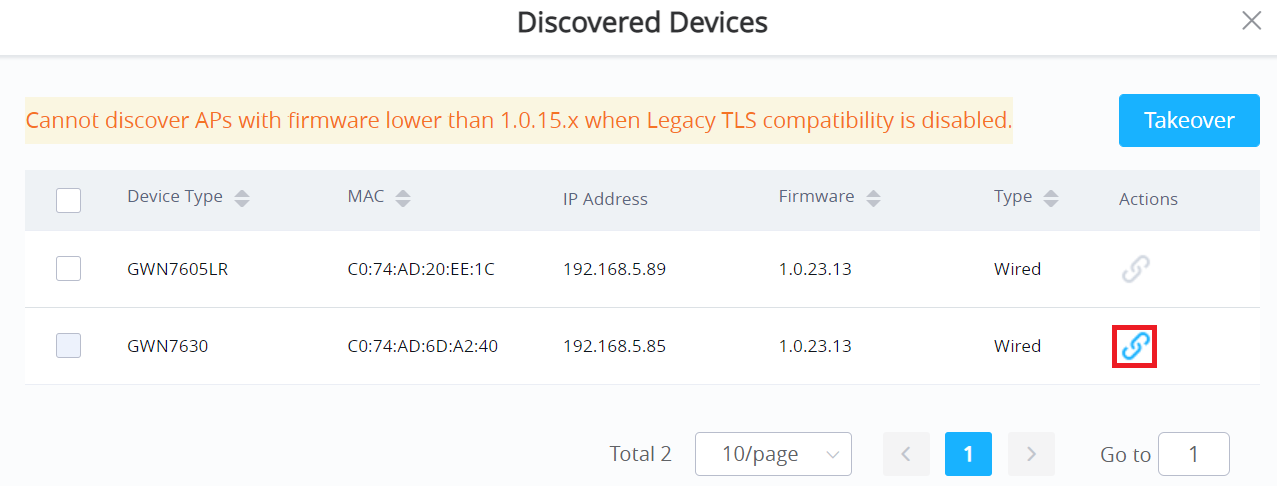

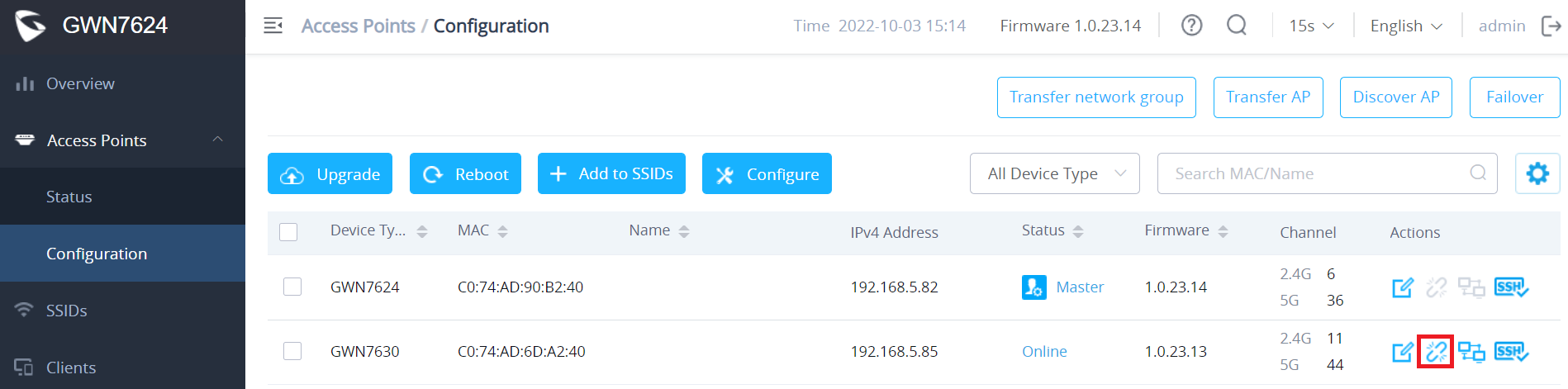

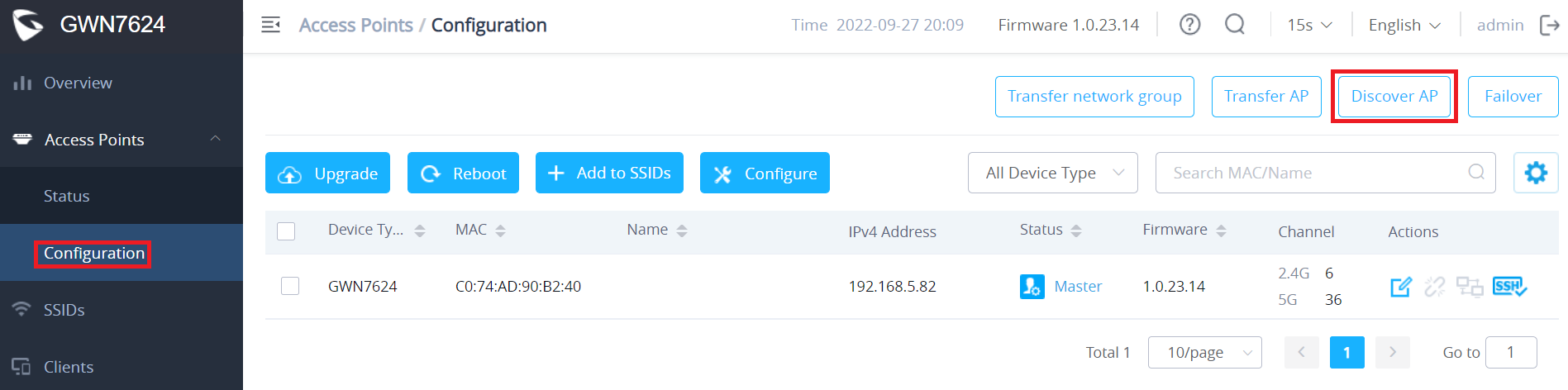

Acesse Access Points → Configuration, clique em "Discover APs" e depois em "Pair" para adicionar APs escravos à gerência do controlador.

Para evitar um ponto único de falha, você pode designar um AP escravo como mestre de failover. Se o mestre principal cair, ele se promoverá a mestre temporário.

Permite que um novo mestre assuma o controle de APs escravos cujo mestre original ficou offline, usando a senha de administrador do mestre anterior.

O administrador pode transferir a função de Mestre para qualquer AP Escravo pareado, que passará a gerenciar todos os APs da rede.

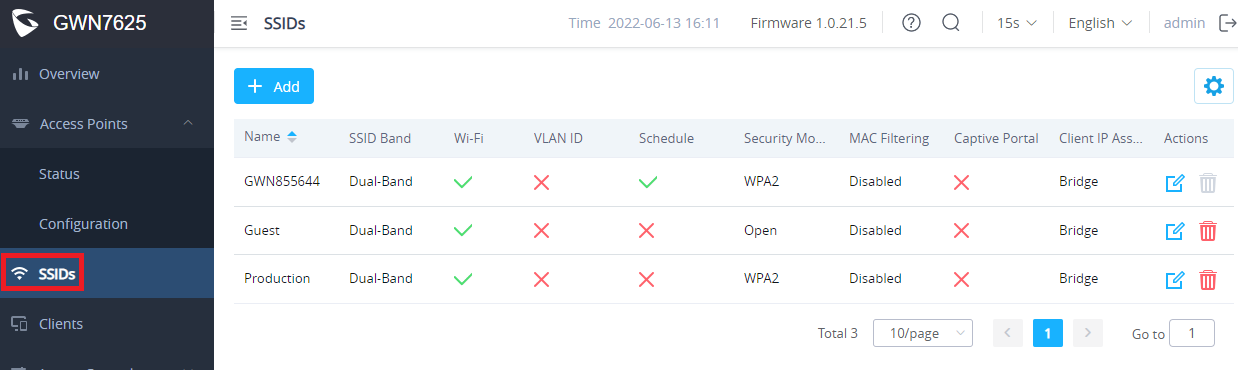

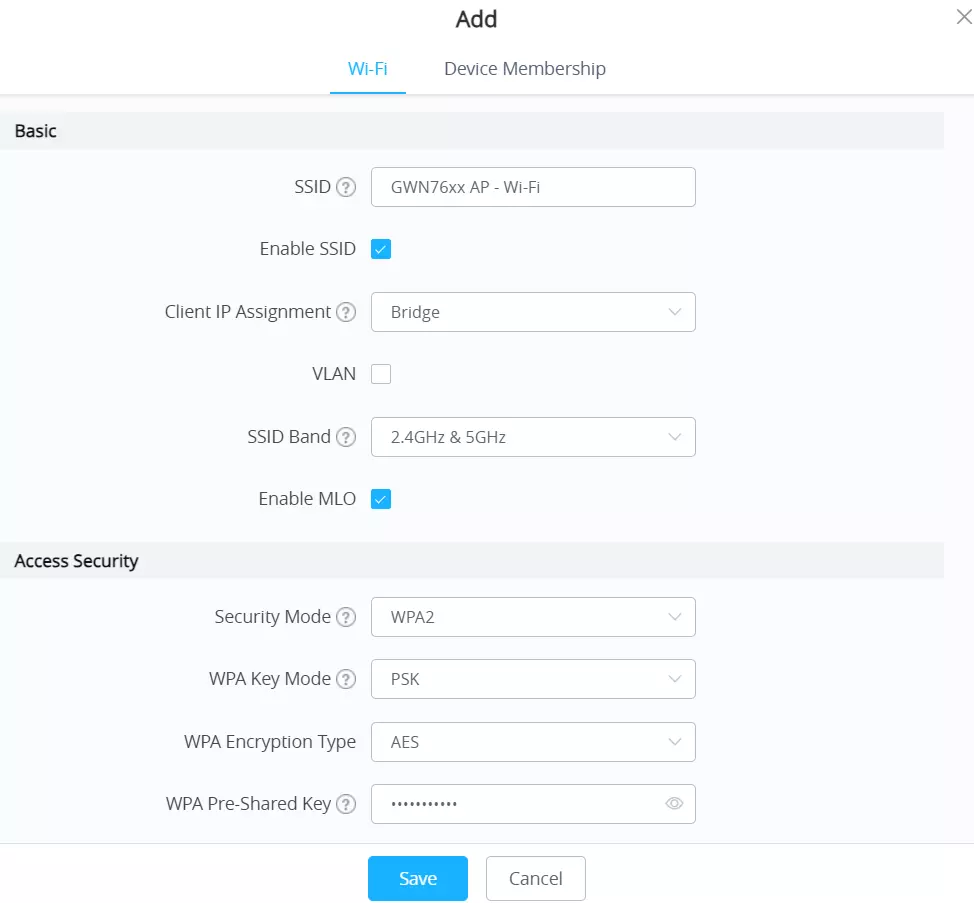

O GWN7630 suporta um total de 32 SSIDs (16 por rádio, 2.4GHz e 5GHz).

Pode ser configurado em modo Bridge (transparente) ou NAT (clientes obtêm IPs de um pool NAT).

Suporta WEP, WPA3, WPA/WPA2-PSK e WPA/WPA2-Enterprise (TKIP/AES).

Inclui opções para ocultar o SSID, configurar tempo limite de inatividade do cliente, supressão de Multicast/Broadcast e habilitar o Gateway Bonjour.

Recurso para criar e configurar rapidamente um SSID (wp_master) baseado nas configurações padrão dos telefones Wi-Fi (série WP).

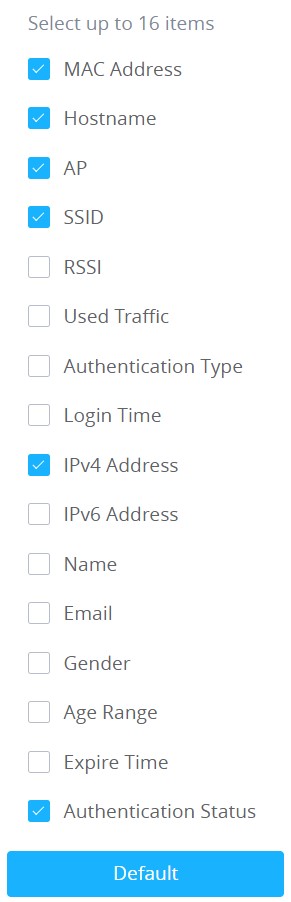

Na página "Clientes", é possível visualizar clientes conectados, editar configurações básicas, bloquear endereços MAC ou liberar concessões de IP de clientes offline.

Gerencie uma lista global de endereços MAC que serão bloqueados de acessar a rede Wi-Fi. O limite total é de 1024 entradas.

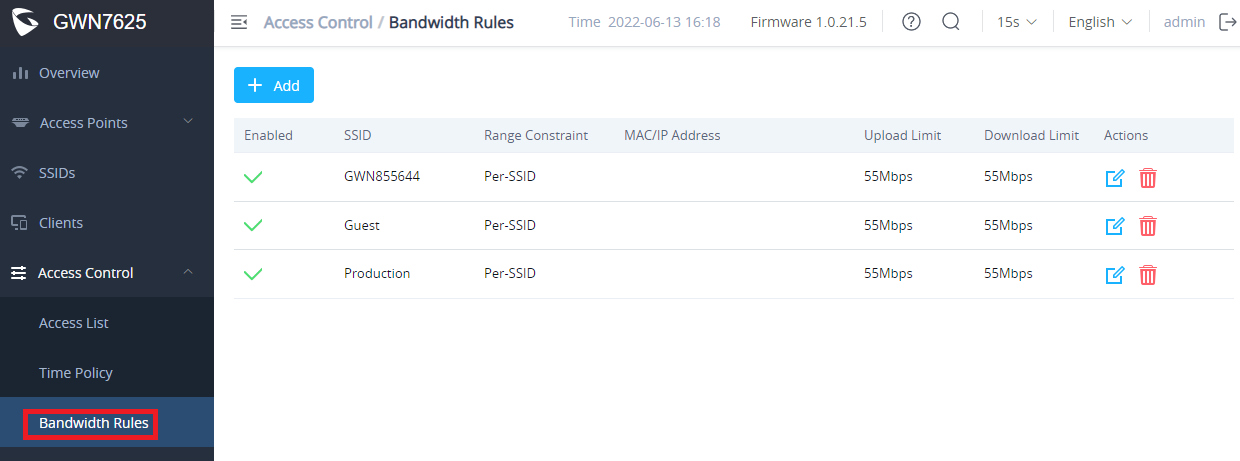

Permite limitar a utilização de largura de banda por SSID, por usuário (cliente), por endereço MAC ou por endereço IP.

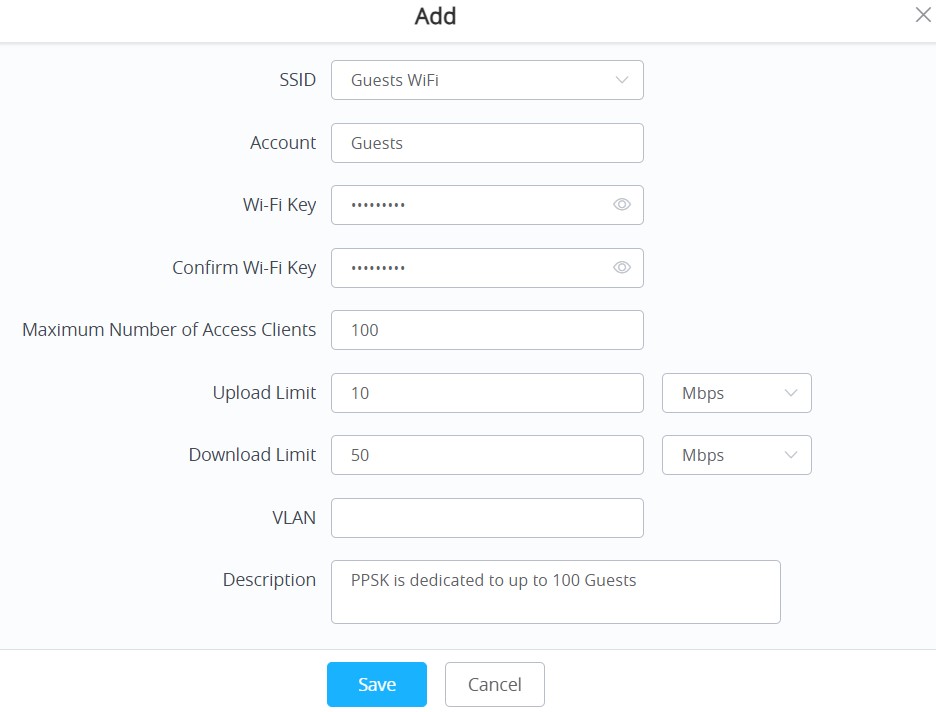

Cria senhas Wi-Fi exclusivas por grupo de clientes ou por dispositivo (endereço MAC), em vez de usar uma única senha para todos. O limite máximo é de 300 contas PPSK.

Permite definir um tempo fixo de conexão para os clientes. Após o limite, o cliente é desconectado e precisa aguardar um período de "resfriamento" configurável.

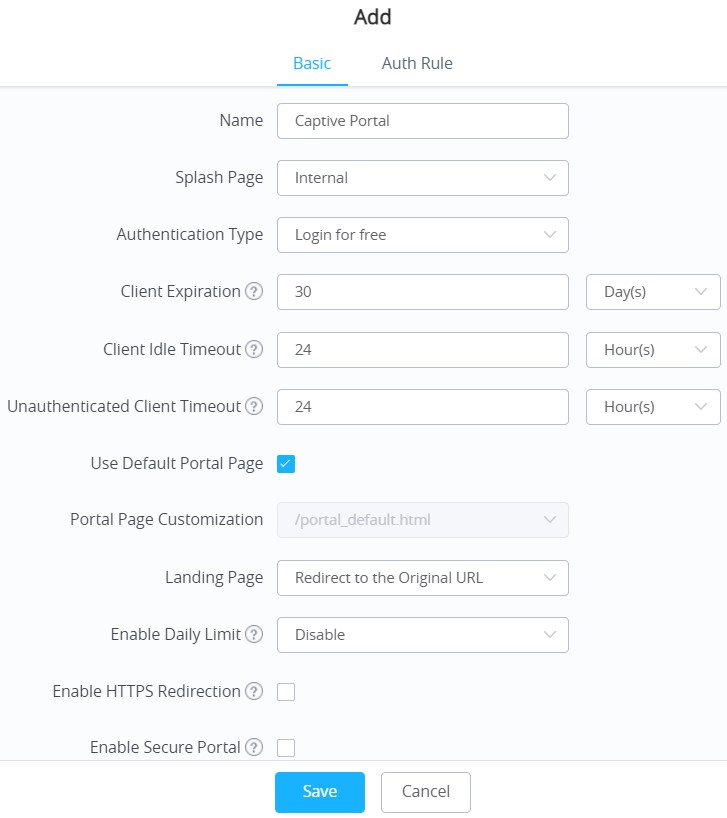

Define uma página de destino (Landing Page) que é exibida nos navegadores dos clientes Wi-Fi antes que o acesso à Internet seja concedido.

Suporta autenticação gratuita, Servidor RADIUS, Login Social (Facebook, Twitter, Google), Vouchers, Login com senha, SAML SSO e Active Directory.

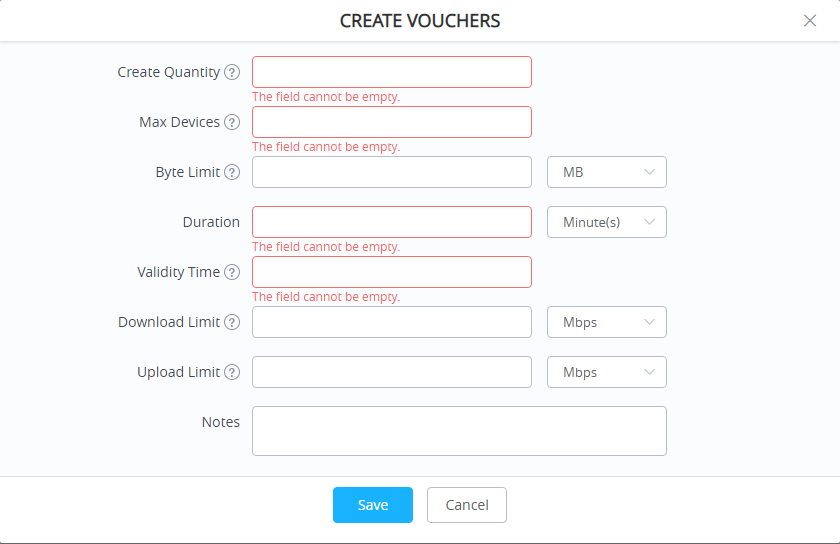

Permite gerar códigos aleatórios (Vouchers) para conceder acesso à Internet por duração e limite de dados definidos. O limite é de 1000 vouchers.

Permite visualizar e fazer upload de páginas HTML e arquivos relacionados (imagens, etc.) para personalizar a página de login do portal.

Defina regras de pré-autenticação (tráfego permitido antes do login) e pós-autenticação (tráfego bloqueado após o login).

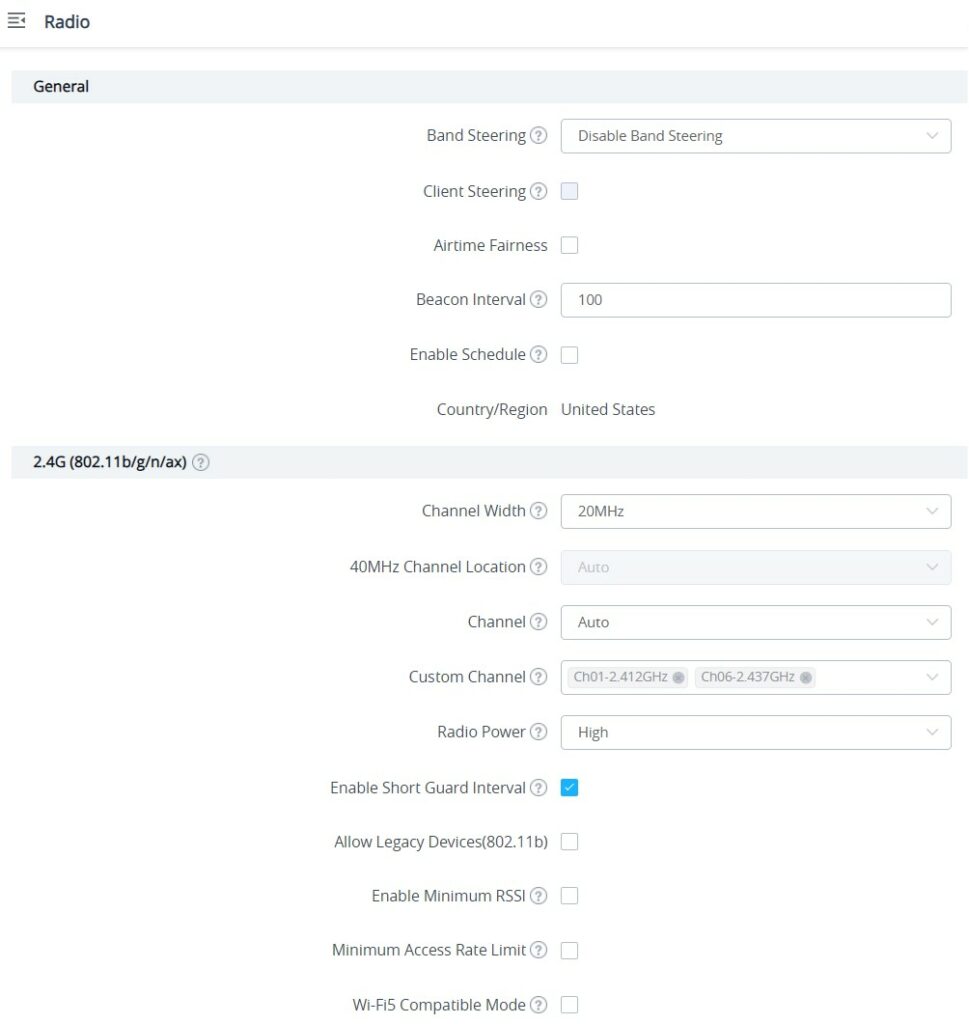

Ajuda a redirecionar clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Ajuda os clientes Wi-Fi a fazer roaming para outros APs dentro da mesma rede, com base em um limite de RSSI configurável.

Escolha a largura do canal (20, 40 ou 80 MHz para 5G). Canais mais largos oferecem maior taxa de transferência, mas podem ter mais interferência.

Defina a potência de transmissão do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Automática), dependendo da cobertura desejada.

Permite que clientes mais rápidos tenham mais tempo de antena do que clientes mais lentos, otimizando o desempenho geral.

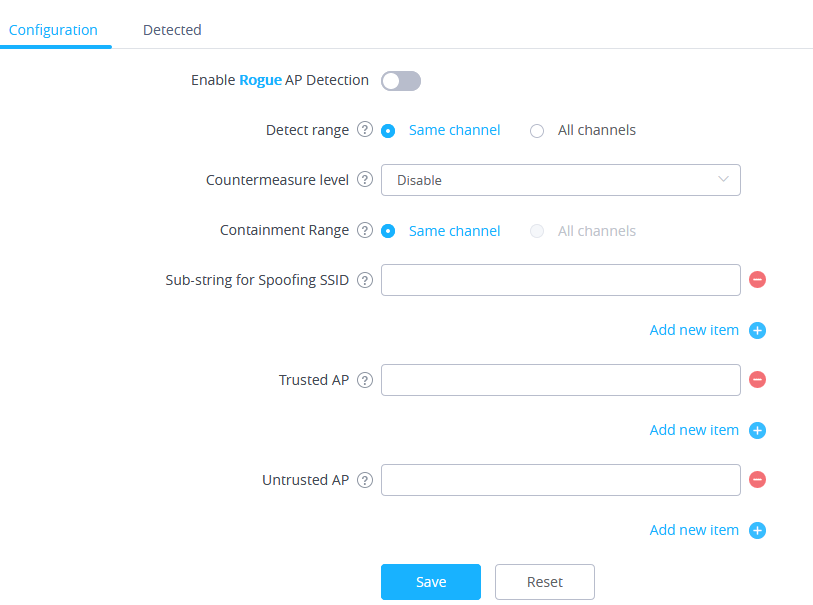

Permite detectar e conter APs não autorizados (Rogue APs) para prevenir intrusões maliciosas e aumentar a segurança da rede sem fio.

Permite controlar o tráfego de saída (Outbound) e entrada (Inbound) dos clientes, definindo políticas para negar ou permitir o tráfego com base em protocolo, SSID e destino.

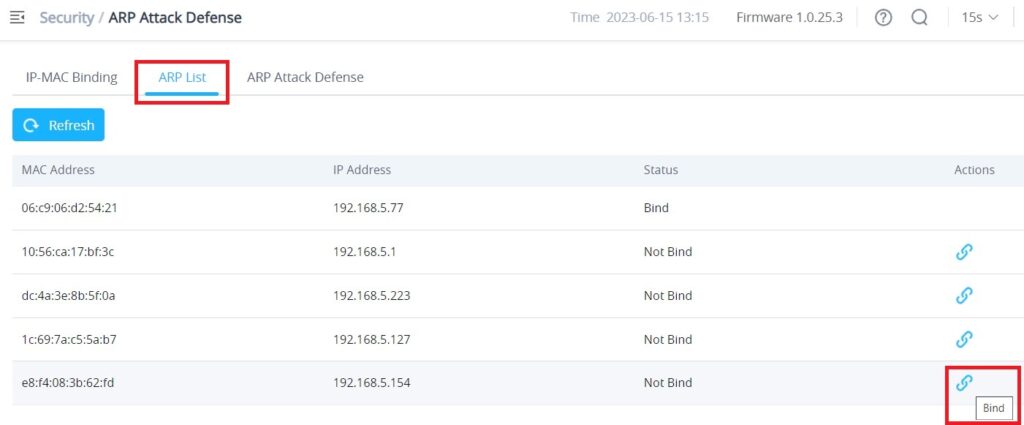

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP (IP-MAC Binding).

Equivalente à Defesa ARP, mas para endereços IPv6. Verifica a consistência dos endereços MAC de origem nas mensagens ND para evitar spoofing.

Permite criar e gerenciar múltiplos pools de servidor DHCP que serão mapeados para o SSID usando tags VLAN.

Define um pool de endereços a partir do qual os clientes Wi-Fi obterão seus IPs, fazendo com que o AP atue como um roteador doméstico leve.

Permite configurar o DHCP estático, vinculando endereços IP a clientes específicos (endereço MAC) para garantir que o IP não mude.

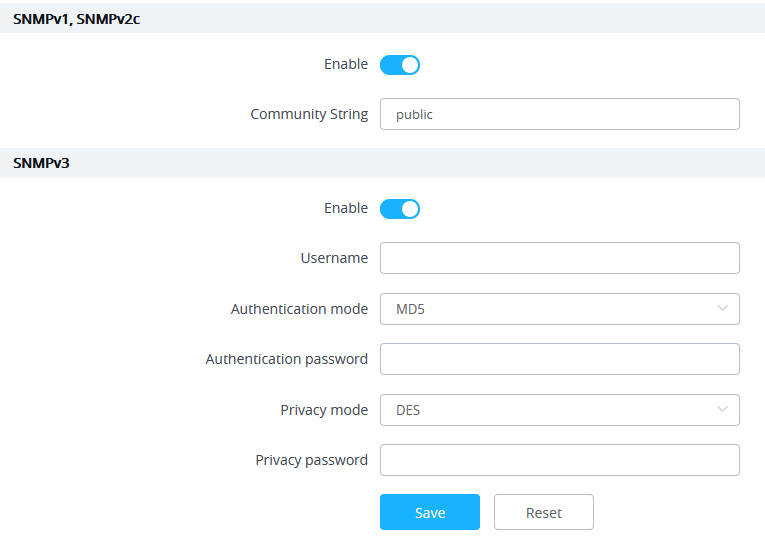

Opções disponíveis para integrar o GWN7630 com sistemas de monitoramento usando SNMPv1/v2c ou SNMPv3.

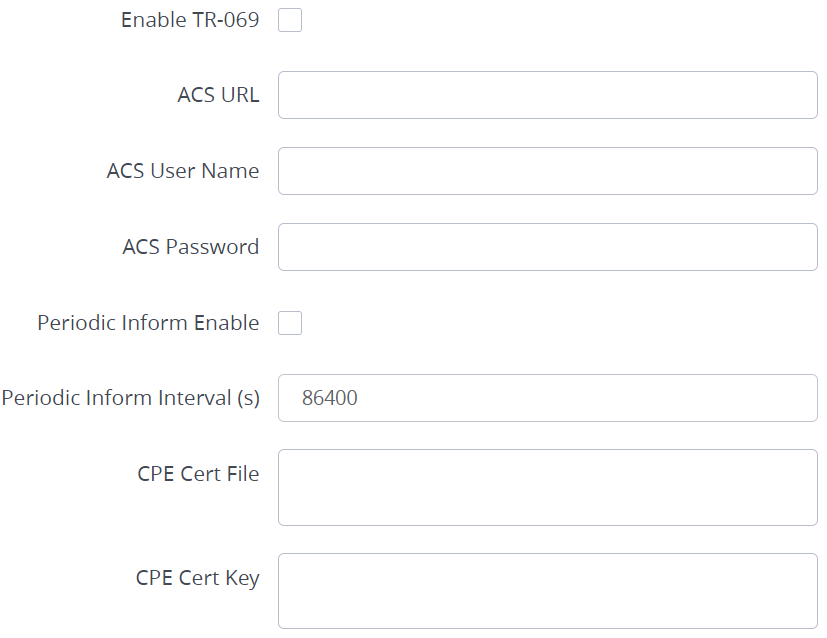

Permite habilitar o protocolo TR-069 para configuração remota e segura de dispositivos de rede.

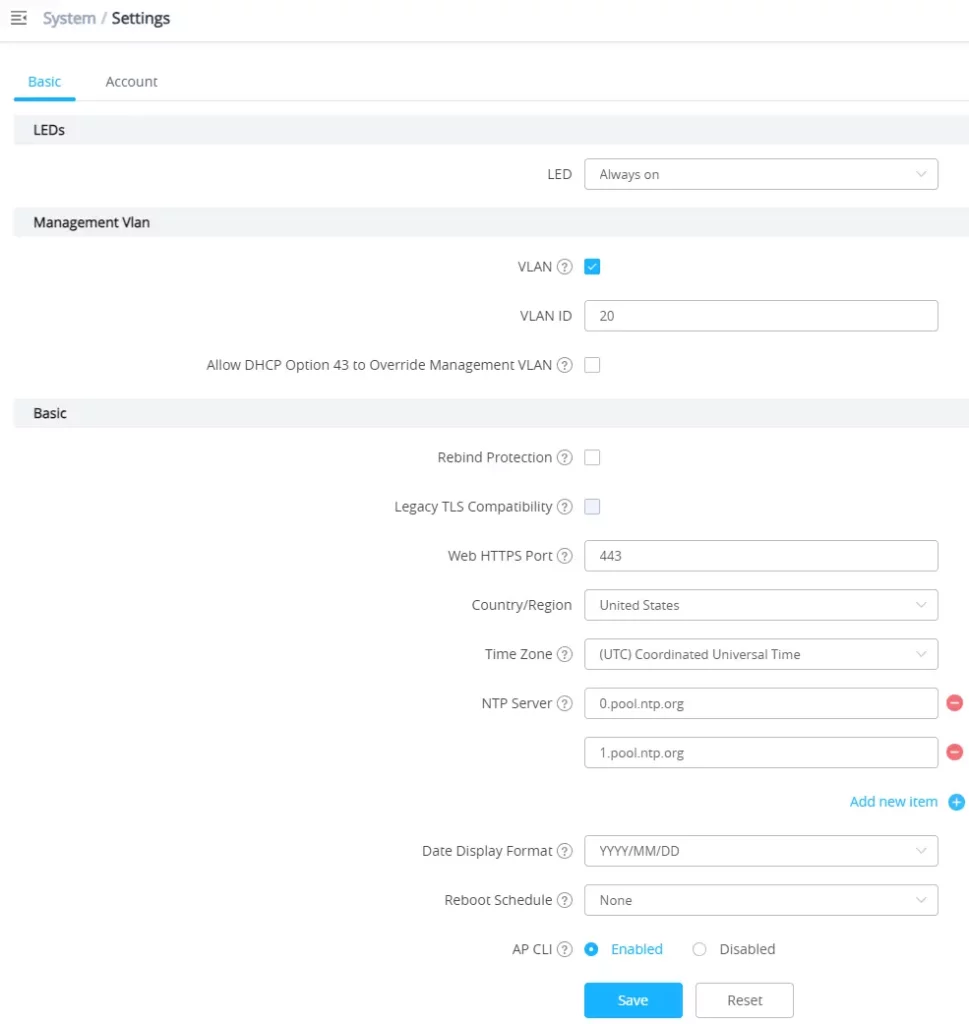

Inclui controle de LED, VLAN de gerenciamento, proteção de Rebind, fuso horário e servidor NTP.

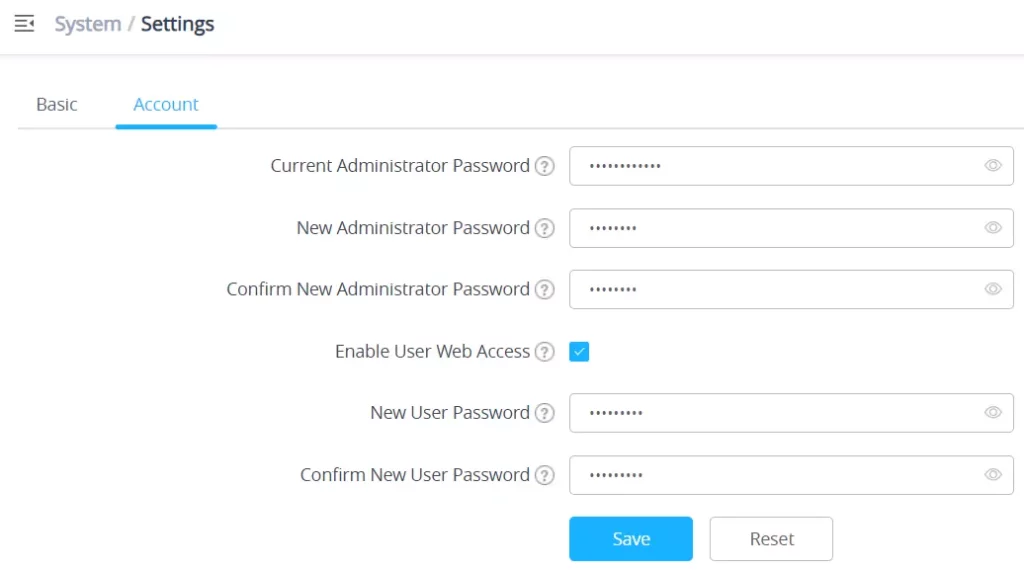

Permite alterar a senha do administrador e habilitar o acesso à interface web para usuários não administradores (função user).

Ativa o recurso Mesh, criando uma conexão sem fio contínua entre múltiplos APs para roteamento eficiente de tráfego.

Configura a banda sem fio usada para a conexão de backhaul Mesh entre os APs: 2.4 GHz, 5 GHz ou 2.4 GHz & 5 GHz.

Permite criar perfis de agendamento para ligar/desligar recursos do GWN (como Wi-Fi, LEDs ou reinicialização) em horários e dias específicos.

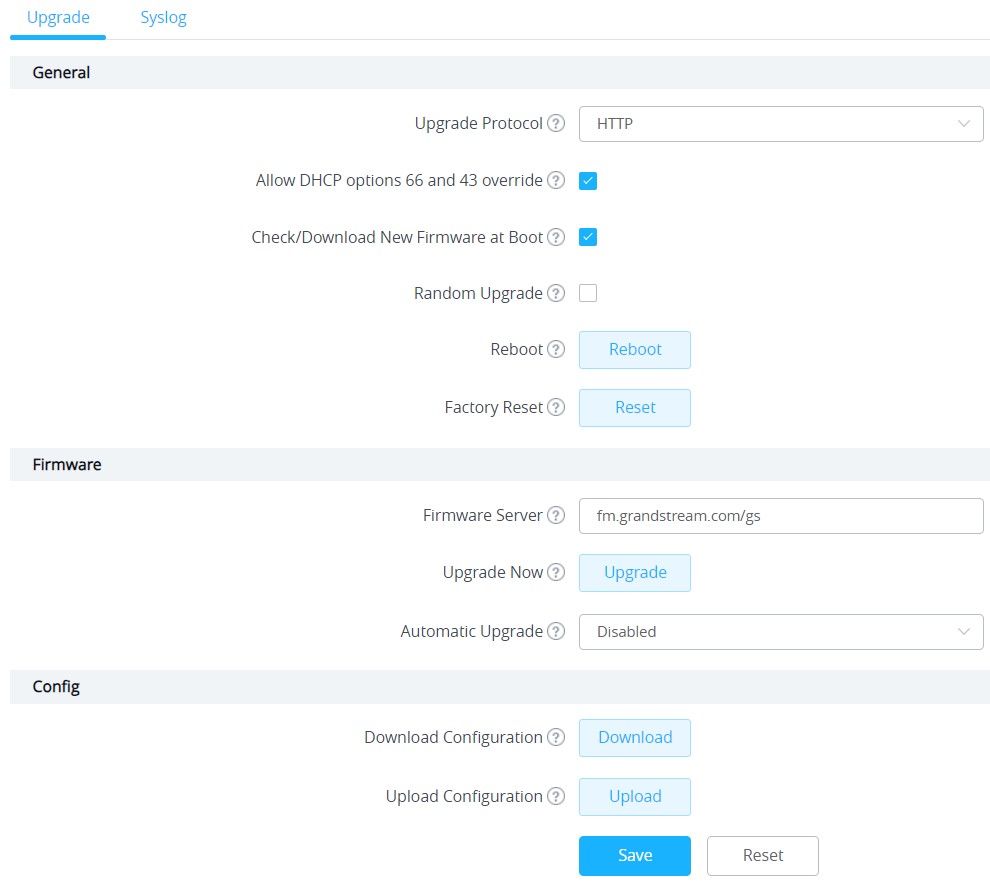

O firmware pode ser atualizado via TFTP/HTTP/HTTPS, configurando o URL/endereço IP do servidor na página de Manutenção.

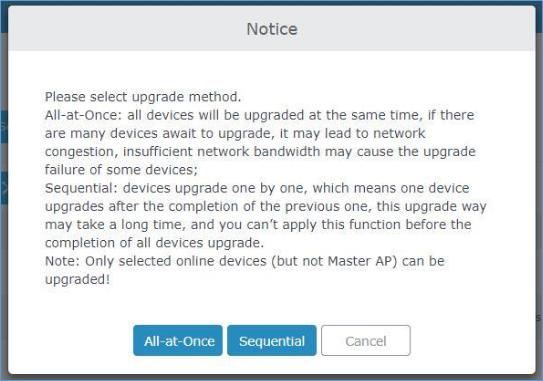

Ao atualizar múltiplos APs escravos, a opção "Sequencial" permite que os dispositivos atualizem um por um, evitando interrupção total do serviço Wi-Fi.

É possível fazer o download do arquivo de configuração localmente para fins de backup e, se necessário, fazer o upload para restaurar as configurações.

Use o botão de Reinicialização para reiniciar o dispositivo ou o botão de Restauração de Fábrica para apagar todas as configurações e voltar aos padrões de fábrica.

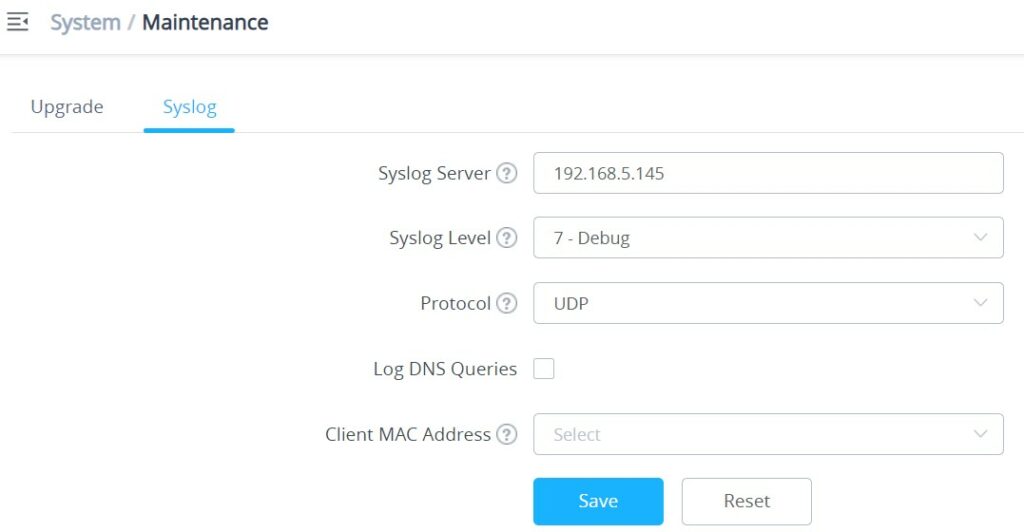

Permite enviar informações de log do sistema para um servidor remoto (Syslog Server). Oito níveis de log estão disponíveis, de Emergência a Debug.
