Grandstream GWN7615 - Guia do Usuário

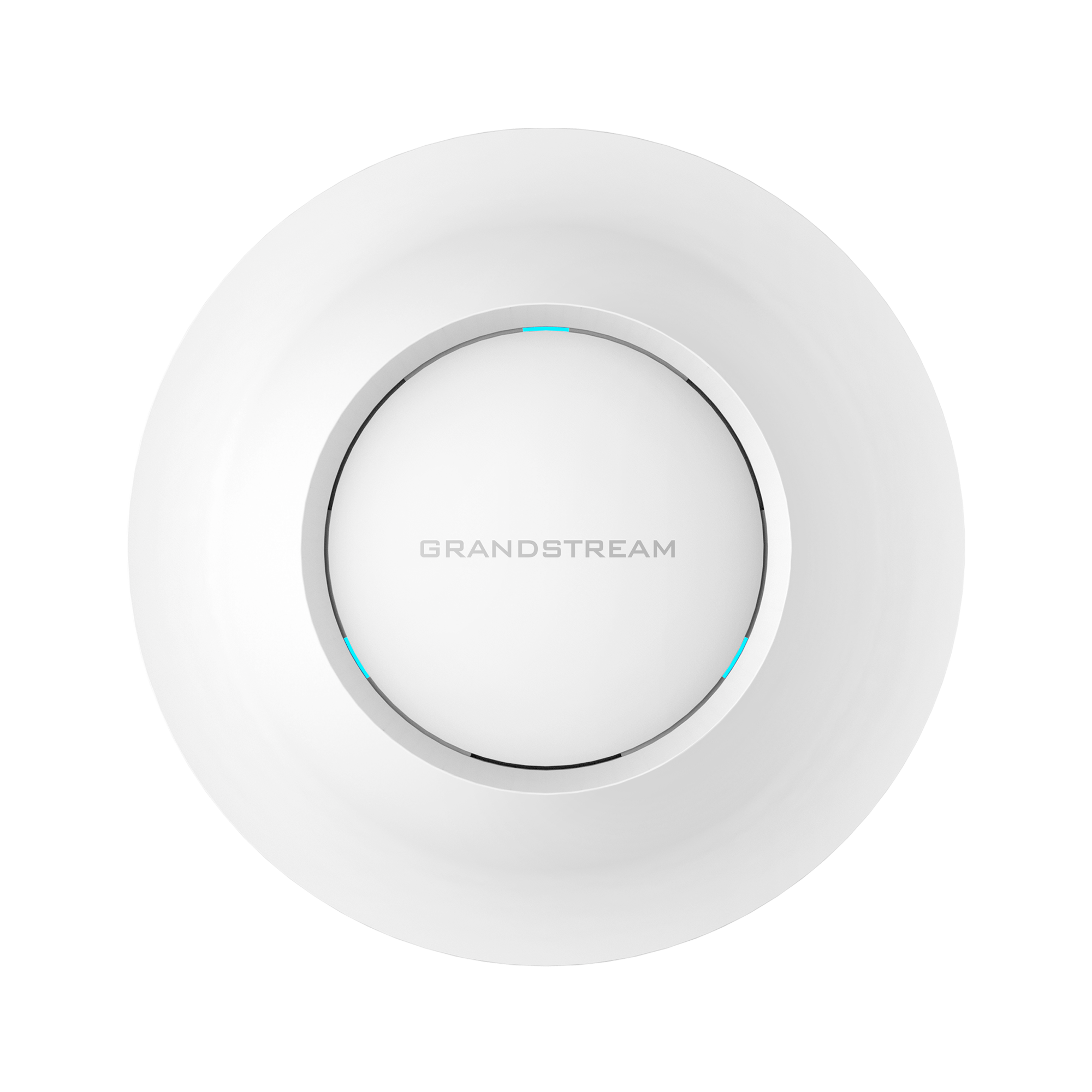

O GWN7615 é um AP Wireless 802.11ac Wave-2.

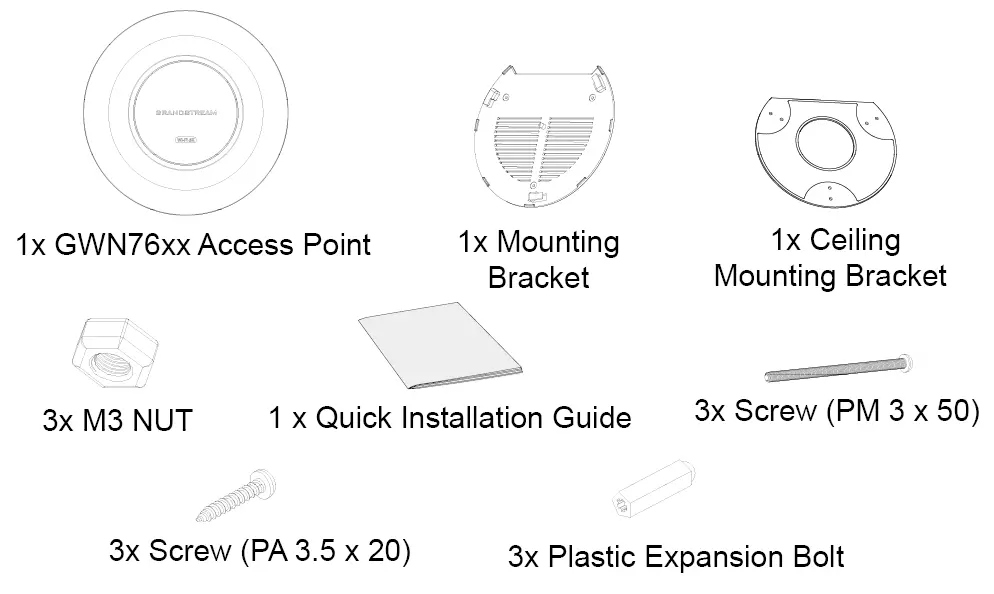

Inclui suporte de montagem, suporte para teto, parafusos e buchas de expansão.

Guia de Instalação Rápida e informações regulatórias.

Unidade: 205.4 x 205.4 x 45.9mm. Peso: 500g.

Duas portas Ethernet 10/100/1000 Base-T com detecção automática, compatíveis com PoE 802.3af/at.

Inclui um orifício de Reset (Reset Pinhole) e um slot para trava Kensington.

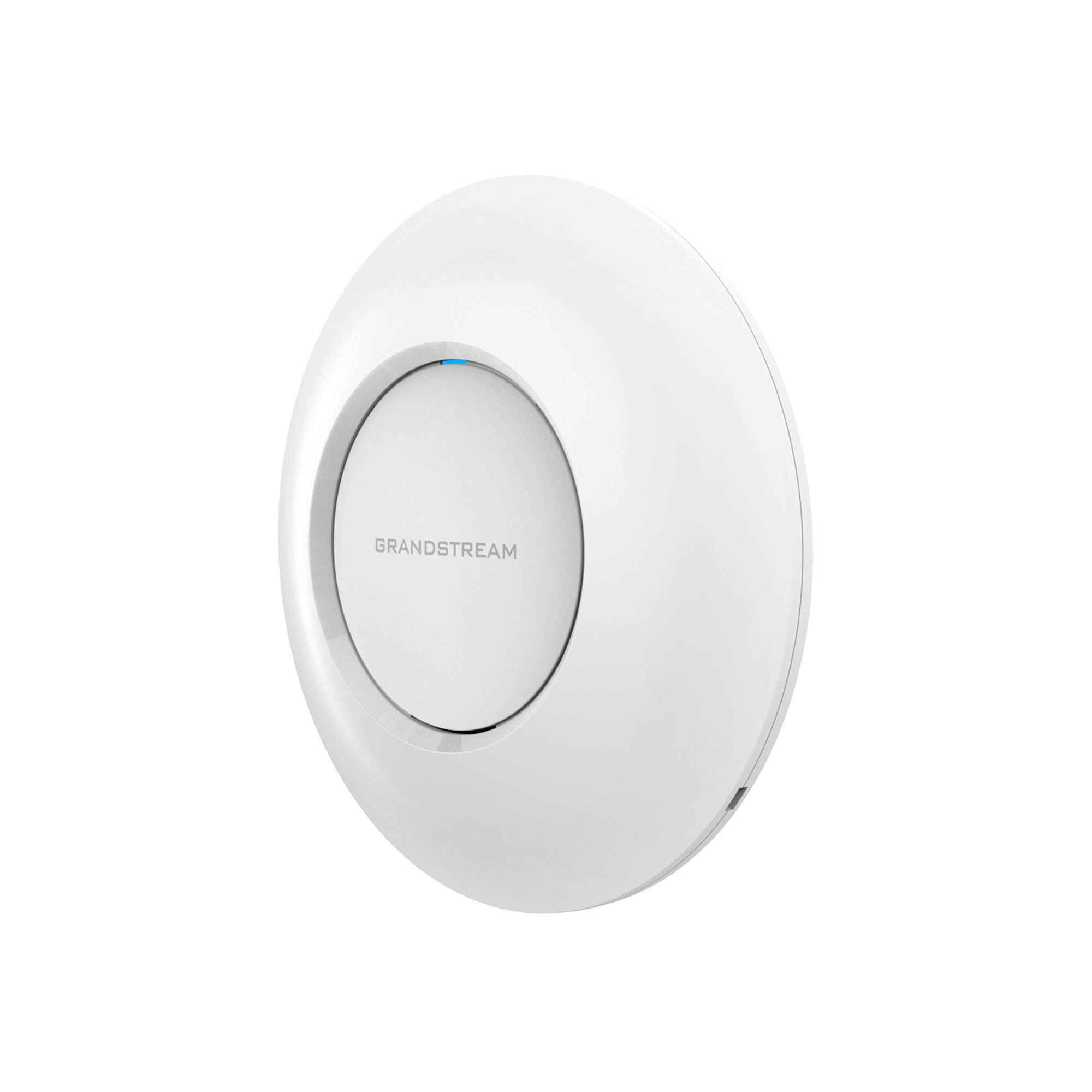

Um LED tri-colorido para rastreamento do dispositivo e indicação de status.

Pressione o orifício de Reset por 7 segundos para restaurar as configurações de fábrica. Um toque rápido reinicia a unidade.

LED azul sólido indica que a unidade foi provisionada com sucesso.

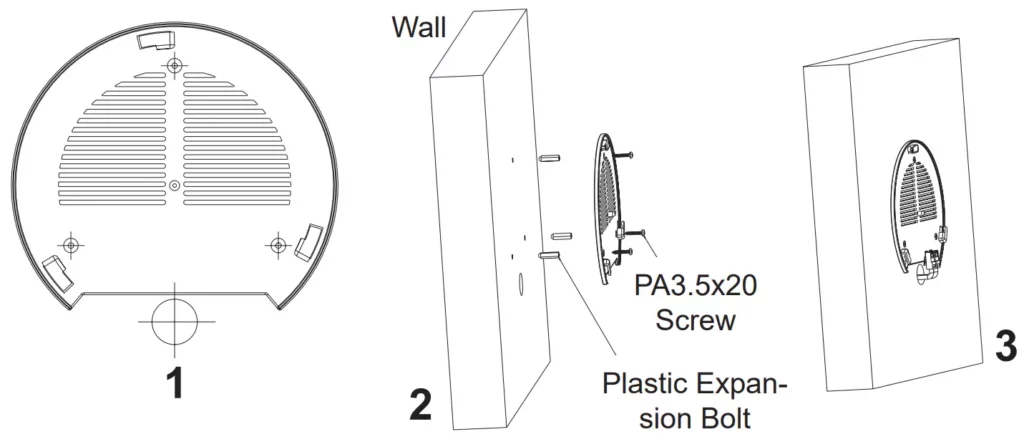

Posicione o suporte de montagem na parede (seta para cima) e marque os quatro furos.

Insira as buchas de expansão e fixe o suporte de montagem na parede com os parafusos.

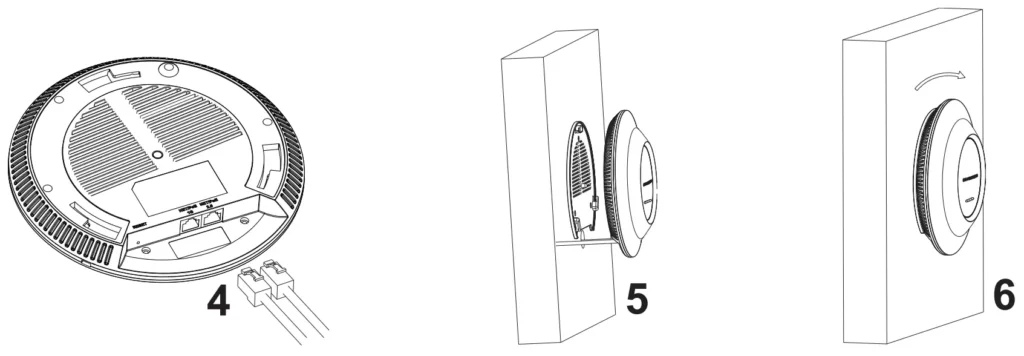

Conecte o cabo Ethernet (RJ45) à porta PoE/NET do GWN7615.

Alinhe a seta no AP com a seta na aba de travamento do suporte. Gire o AP no sentido horário até travar.

A montagem no teto é recomendada para um desempenho de cobertura ideal.

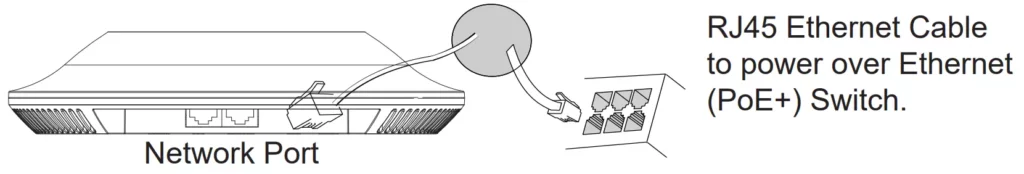

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7615.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN (de preferência um switch PoE/PoE+).

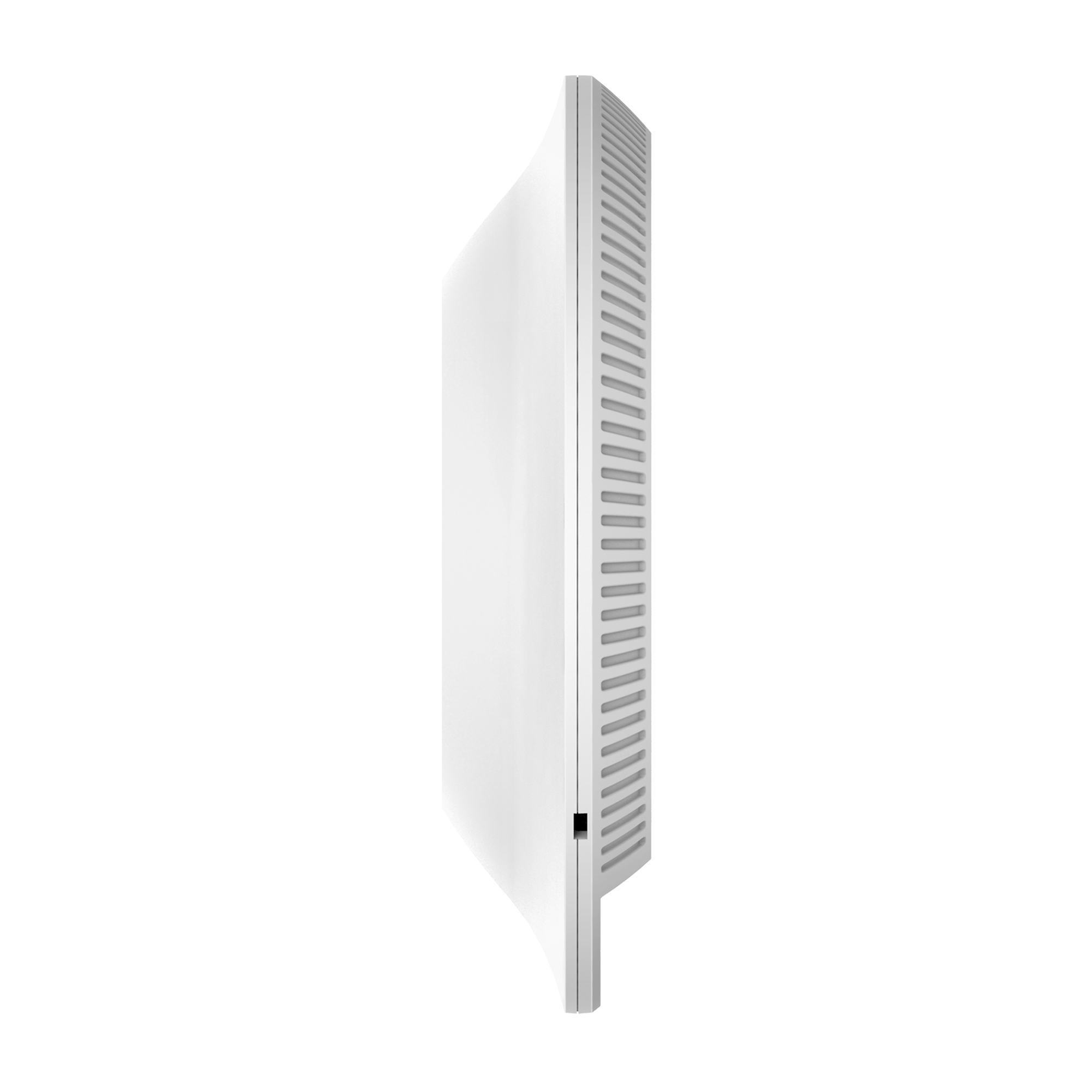

O GWN7615 pode ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta PoE/NET.

Aguarde o GWN7615 inicializar e adquirir um endereço IP do servidor DHCP.

O consumo máximo de energia do GWN7615 é de 12.5W.

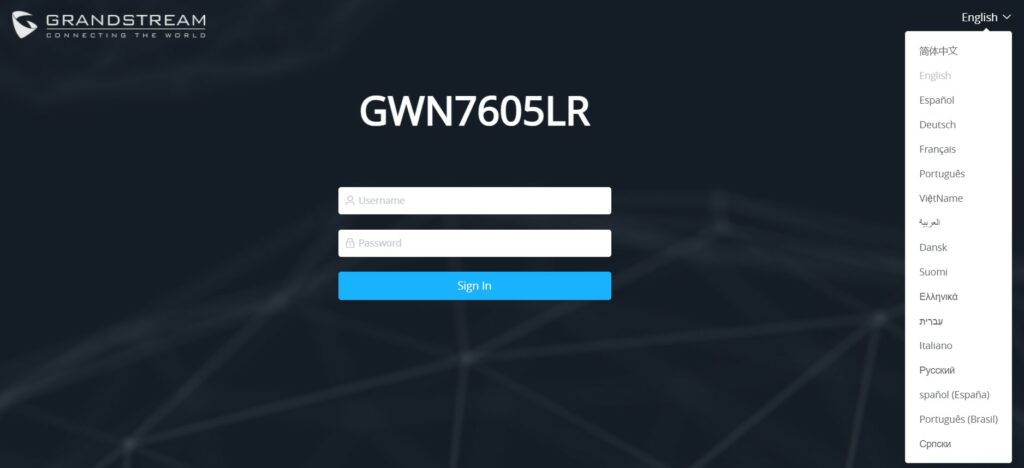

Localize o endereço MAC na etiqueta do dispositivo. Digite no navegador: https://gwn_.local (substitua pelos últimos 12 dígitos do MAC).

Baixe e use a Ferramenta de Descoberta GWN para escanear APs na rede e obter o endereço IP.

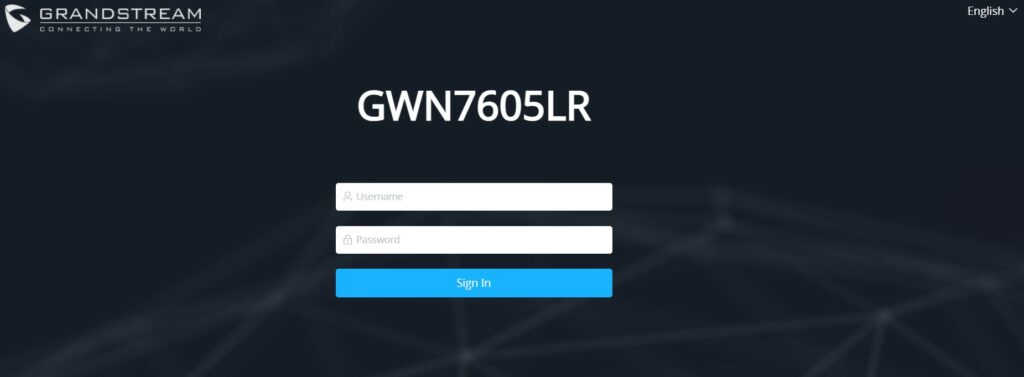

Abra um navegador e digite o endereço IP do AP no formato http(s)://IP_Address.

O nome de usuário padrão é admin e a senha é a senha Wi-Fi exclusiva impressa na etiqueta do dispositivo.

O acesso à interface web do AP GWN será bloqueado por 15 minutos após 5 falhas de login.

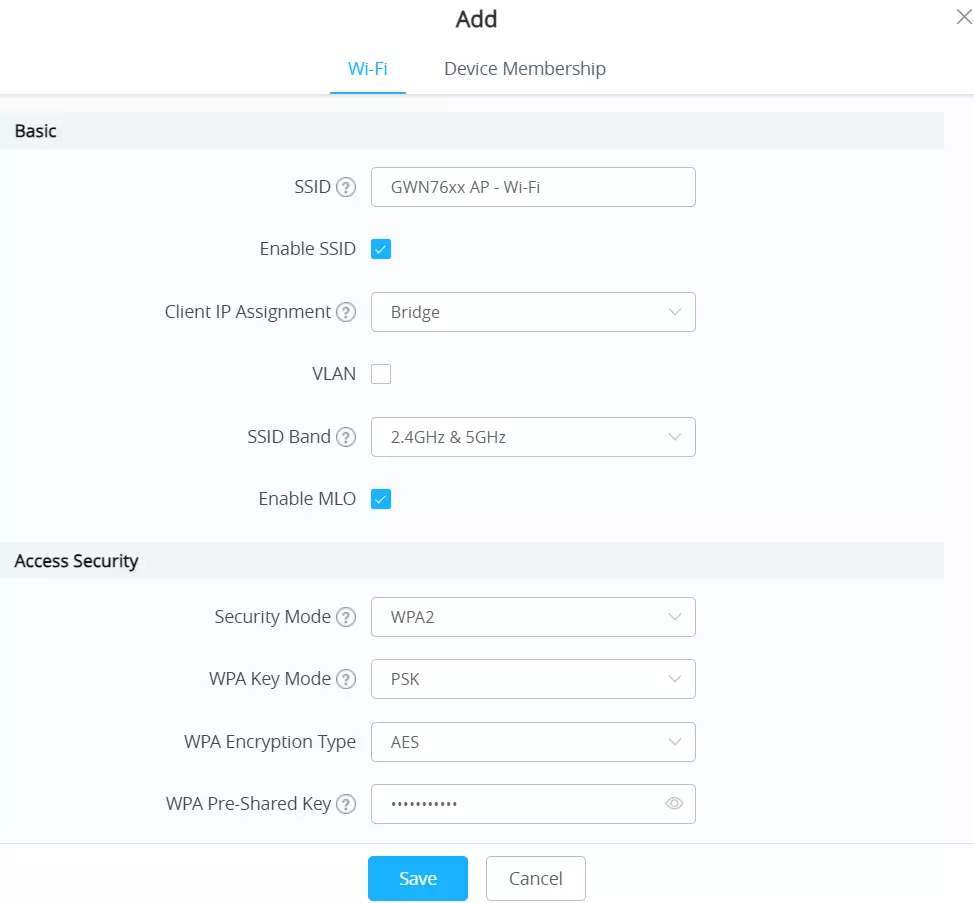

O GWN7615 suporta até 32 SSIDs no total, com 16 por rádio (2.4GHz e 5GHz).

Defina como Modo Bridge (padrão, transparente) ou Modo NAT (clientes isolados, recebem IP do pool NAT).

O GWN7615 suporta WEP, WPA/WPA2-PSK, WPA/WPA2 Enterprise e WPA3 para segurança.

Bloqueia a comunicação TCP/IP entre clientes conectados ao AP, útil para redes de convidados. Modos: Rádio, Internet, MAC do Gateway ou MAC Personalizado.

Padrão usado para prevenir ataques DoS WLAN, estendendo a proteção criptográfica para quadros de gerenciamento. Pode ser Desabilitado, Opcional ou Obrigatório.

O GWN7615 pode atuar como um controlador Master para gerenciar outros APs GWN76xx na rede local (até 50 APs).

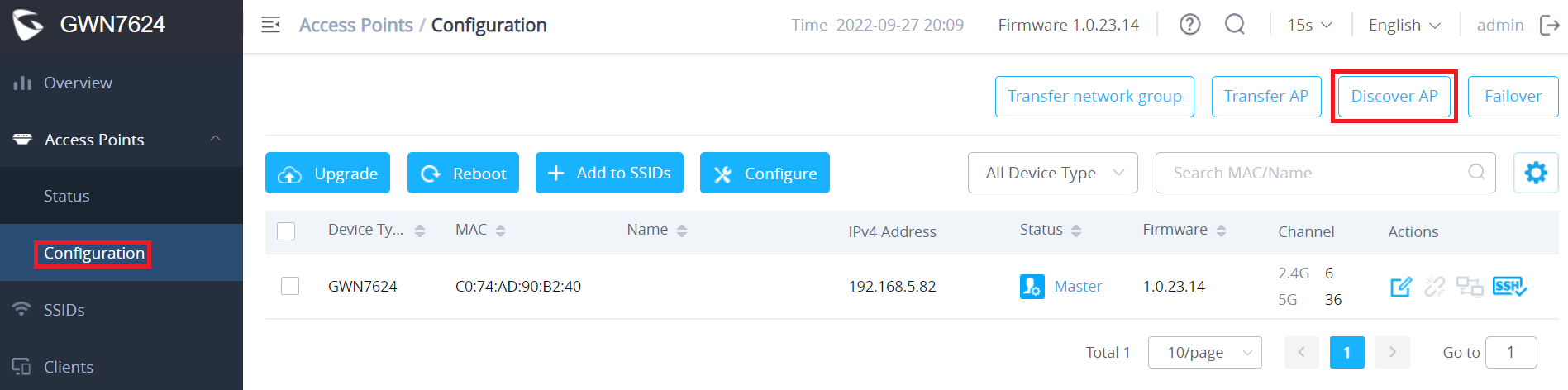

O Master descobre automaticamente todos os APs conectados à mesma LAN. Use o botão "Discover" na página de Access Points.

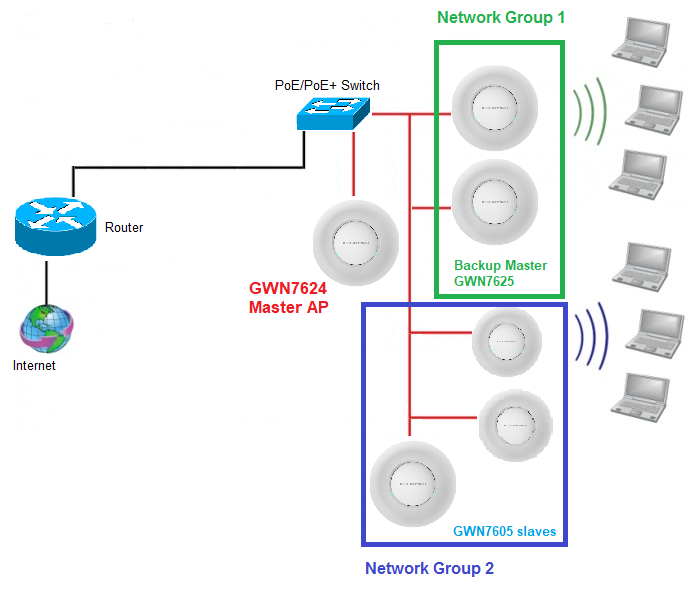

É possível especificar um AP Slave como Failover Master para redundância. Se o Master primário cair, o Failover assume temporariamente.

Usado para re-parear APs Slave cujo Master original ficou offline, permitindo que outro Master na mesma sub-rede assuma o controle.

O Administrador pode transferir a função de Master para qualquer AP Slave, que passará a gerenciar todos os APs pareados.

A página Clientes lista todos os dispositivos conectados, permitindo verificar status, editar nome do dispositivo ou bloquear o MAC.

Clique no ícone de Bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID da zona.

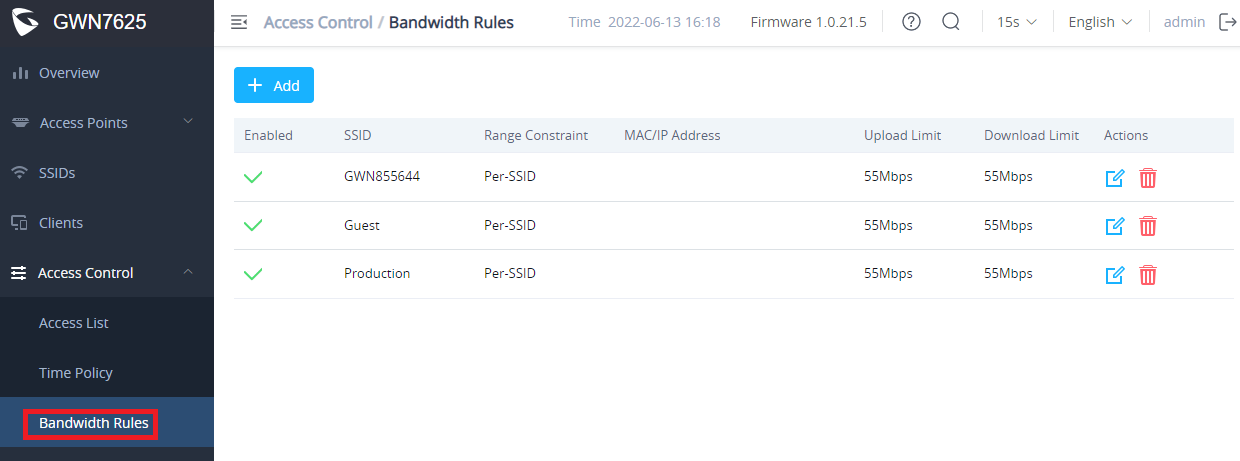

Permite limitar a utilização da largura de banda por SSID, por cliente (Per-User), por endereço MAC ou por endereço IP.

Especifique os limites de Upload e Download em Kbps ou Mbps para a regra definida.

Habilite o agendamento para aplicar a regra de largura de banda somente durante períodos específicos.

Gerencie a lista negra global de clientes que serão bloqueados de acessar a rede Wi-Fi.

Crie listas de acesso personalizadas (Whitelist/Blacklist) para filtragem de endereços MAC em SSIDs específicos.

O número total de entradas (incluindo a Lista Negra Global) é limitado a 1024.

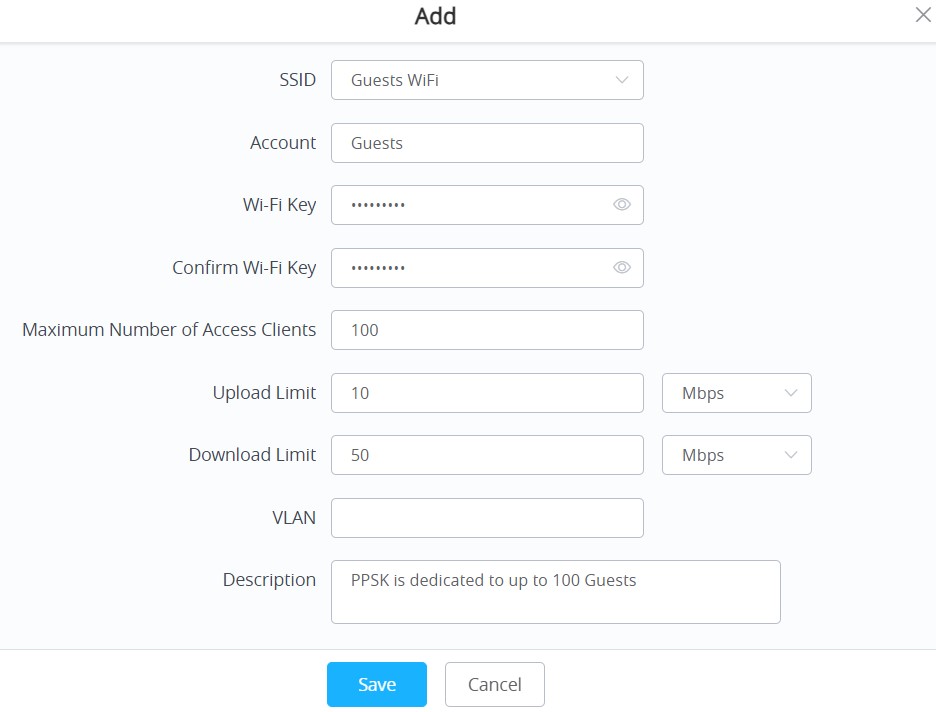

Permite criar senhas de Wi-Fi por grupo de clientes ou por endereço MAC, em vez de usar uma única senha.

Defina a Chave Wi-Fi, o limite máximo de clientes e, opcionalmente, o endereço MAC (se o limite for 1).

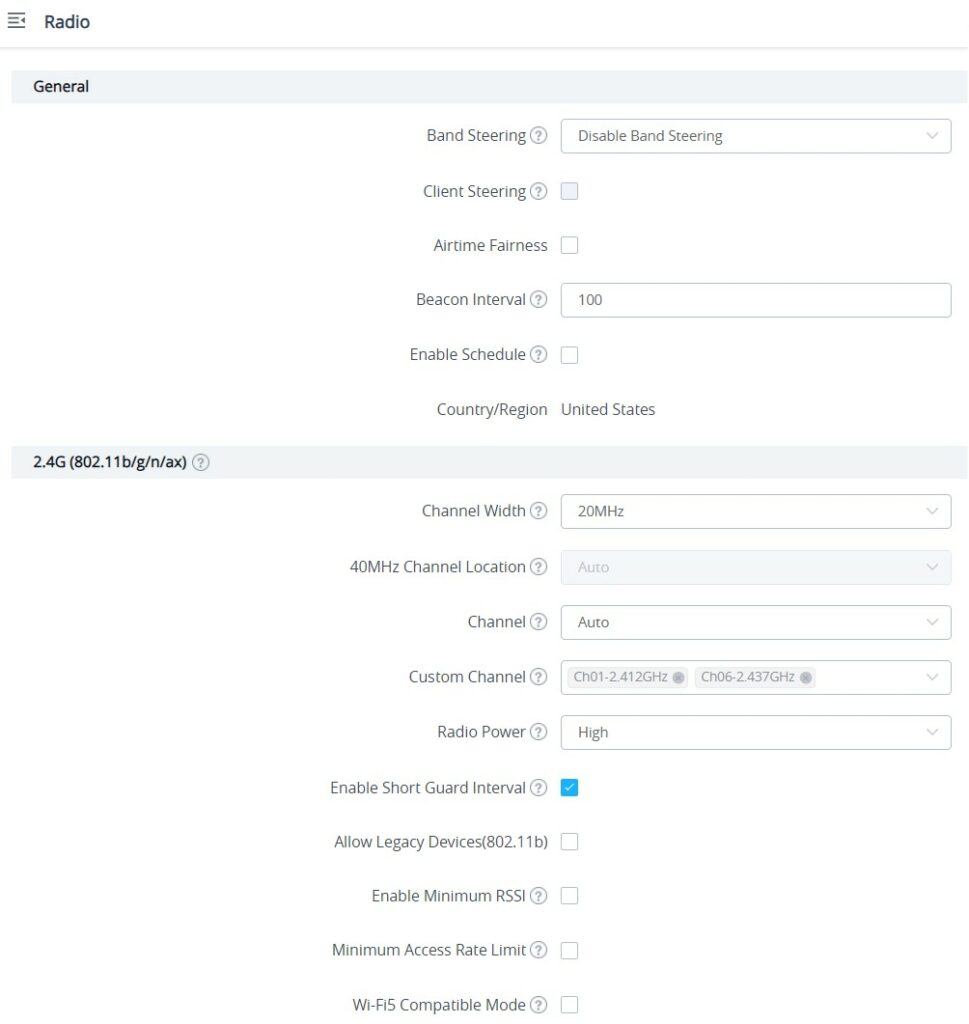

Ajuda a redirecionar clientes de banda dupla para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar a eficiência.

Escolha a Largura do Canal (20, 40 ou 80 MHz para 5G). Canais mais largos oferecem maior taxa de transferência, mas mais interferência.

Selecione Auto (o AP escolhe o canal) ou Atribuição Dinâmica por RRM para ajuste automático.

Defina a Potência do Rádio (Baixa, Média, Alta, Personalizada, Atribuição Dinâmica por RRM ou Automática) dependendo da cobertura desejada.

Habilite o RSSI Mínimo para garantir a qualidade da conexão, forçando clientes com sinal fraco a se reconectarem a um AP melhor.

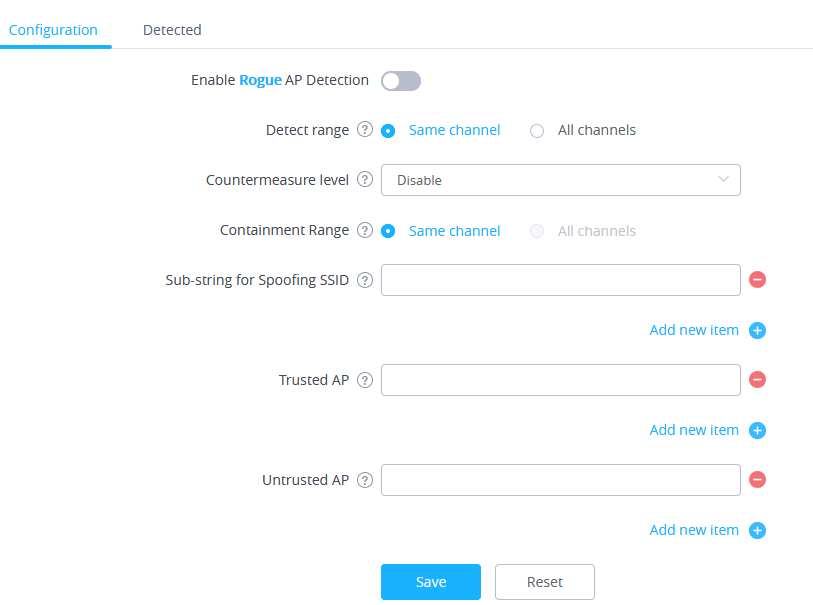

O GWN oferece detecção de Rogue AP para prevenir intrusões maliciosas e aumentar a segurança da rede sem fio.

Especifique o nível de contramedida (Alto, Médio, Baixo ou Desabilitado) para ataques suspeitos.

Defina endereços MAC de APs confiáveis (sem contramedidas) e não confiáveis (com contramedidas ativadas).

Controle o tráfego de saída dos clientes, permitindo ou negando o tráfego com base no protocolo, SSID e destino.

Defina regras de entrada para controlar o tráfego que chega aos clientes, especificando protocolo, política e origem/destino.

Crie e gerencie pools de servidor DHCP que serão mapeados para o SSID usando a tag VLAN.

O recurso NAT define um pool de endereços do qual os clientes Wi-Fi adquirirão seu endereço IP, fazendo com que o AP atue como um roteador leve.

Use o DHCP Estático para definir um endereço IP fixo para clientes específicos, vinculando o endereço MAC ao IP.

O AP pode ser configurado como um agente de retransmissão DHCP (DHCP Relay) para encaminhar endereços IP de um servidor DHCP em uma rede diferente.

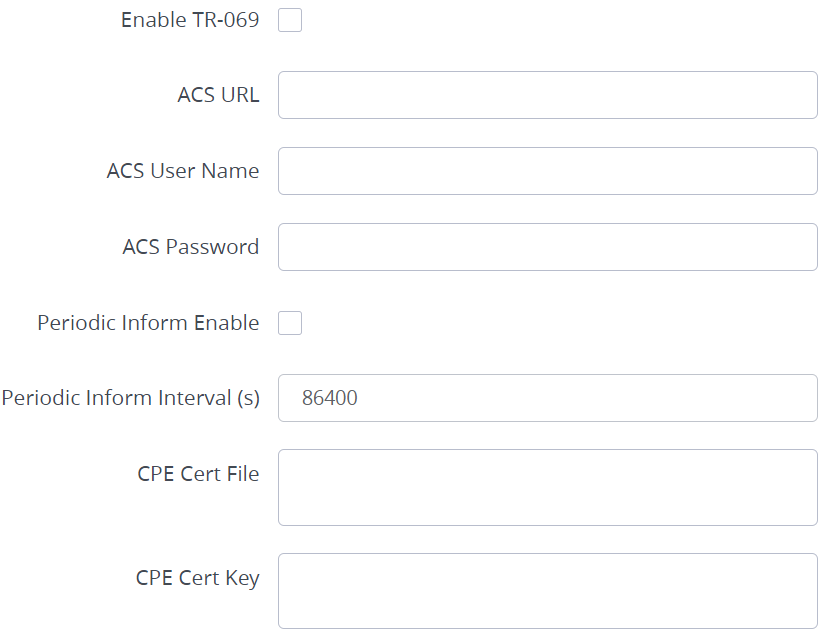

O GWN7615 suporta TR-069 para configuração remota e segura de dispositivos de rede.

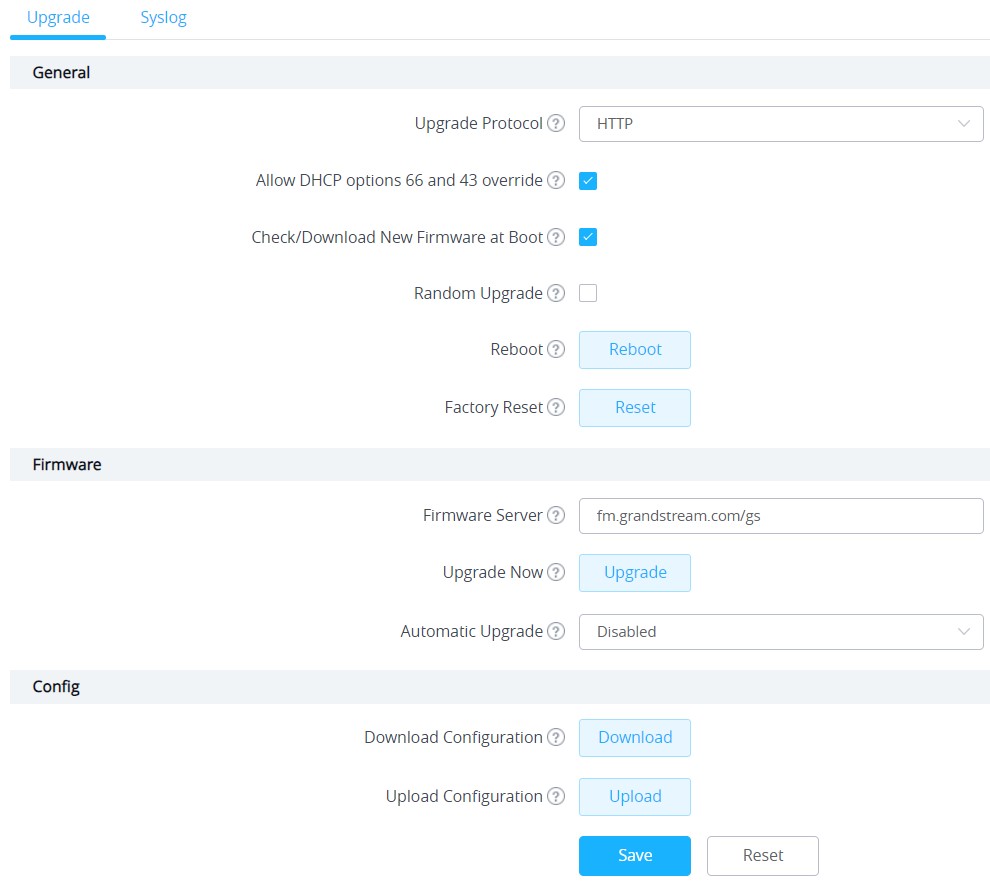

O firmware pode ser atualizado via TFTP/HTTP/HTTPS configurando a URL/Endereço IP do servidor.

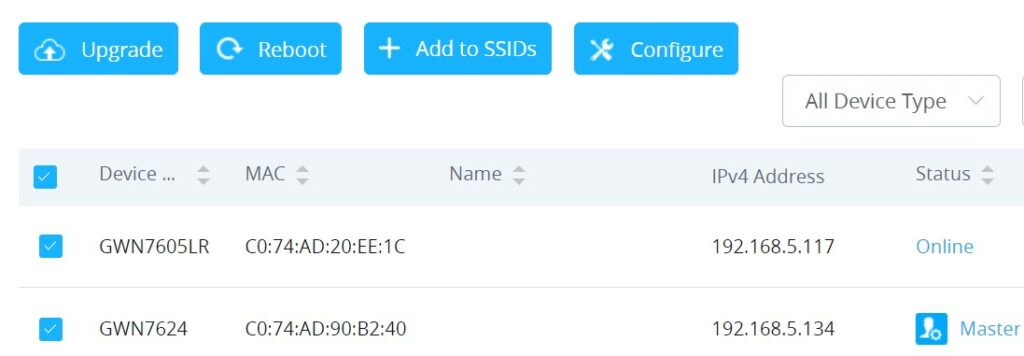

Ao atualizar múltiplos APs Slave, o modo Sequencial atualiza um por um, evitando interrupção total do serviço Wi-Fi.

Baixe o arquivo de configuração do GWN7615 localmente para fins de restauração.

Carregue um arquivo de configuração salvo para restaurar as configurações no GWN7615. O dispositivo será reiniciado.

Configure o envio de informações de syslog para um servidor remoto para fins de depuração e monitoramento.

A restauração para os padrões de fábrica apagará todas as informações de configuração do AP. Faça um backup das configurações importantes antes de prosseguir.

Pressione e segure o orifício de Reset (Reset Pinhole) por 7 segundos para restaurar as configurações de fábrica.

Na interface web, vá para Manutenção e clique no botão de Restauração de Fábrica.

O dispositivo pode ser reiniciado através da interface web, na página de Manutenção.
