Grandstream GWN7605LR - Guia do Usuário

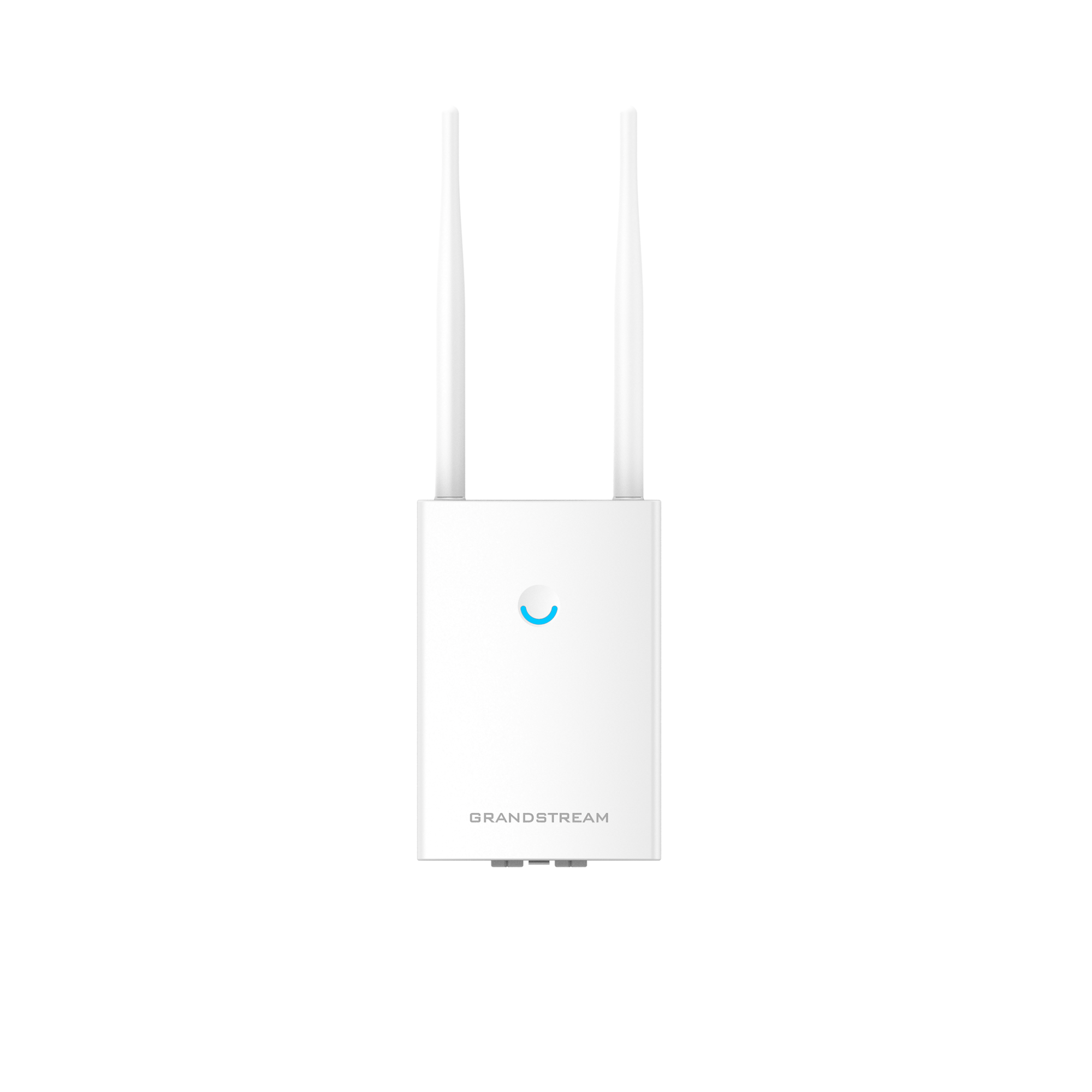

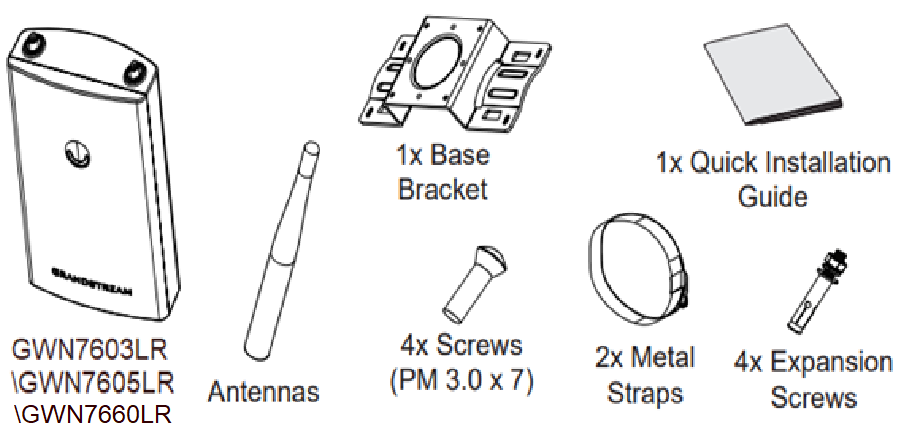

Unidade principal (1).

Duas antenas externas de banda dupla (2).

Inclui suporte base (1), parafusos PM 3.0×7 (4), parafusos de expansão (4) e cintas metálicas (2).

Guia de Início Rápido (1).

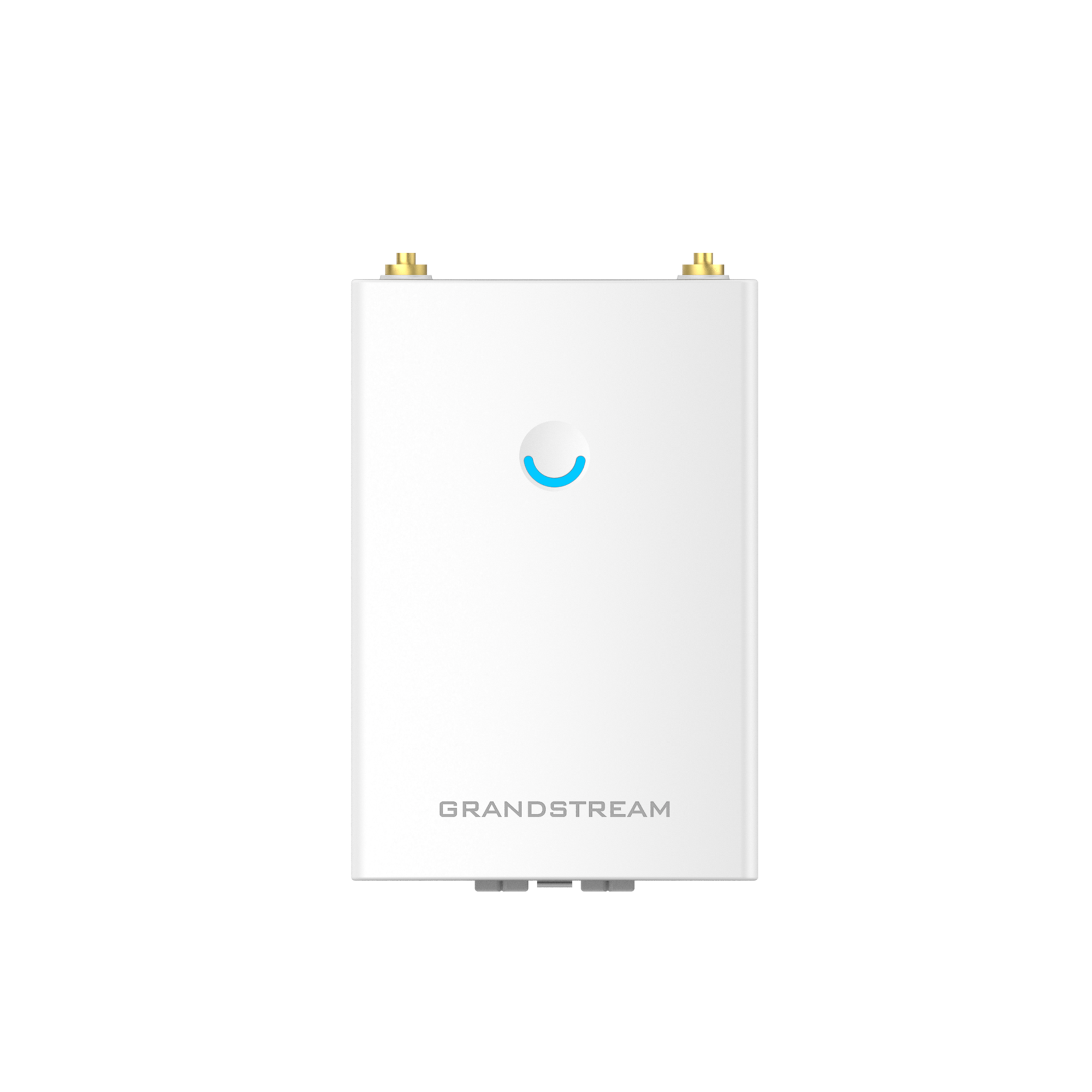

Duas portas Ethernet 10/100/1000 Base-T com detecção automática.

Suporta alimentação via PoE 802.3af/802.3at. Consumo máximo de energia: 10.16W.

Orifício de Reset. Pressione por 7 segundos para restaurar as configurações de fábrica.

Um LED tri-colorido para rastreamento e indicação do status do dispositivo.

Exibe status como: Provisionado (Azul Sólido), Atualização em andamento (Verde Piscando), Falha na atualização (Vermelho Sólido) ou Desconexão Mesh (Amarelo Sólido).

Conecte o cabo Ethernet (RJ45) à porta correta do GWN7605LR e insira o suporte da tampa.

Conecte cada antena ao seu conector girando-a no sentido horário.

Fixe o suporte base na parte traseira do GWN7605LR usando os parafusos (PM 3.0×7).

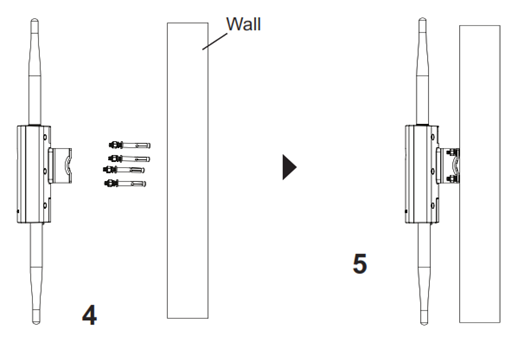

Faça quatro furos na parede usando o suporte base como referência e insira os parafusos de expansão.

Fixe o Access Point GWN7605LR na parede, prendendo o Suporte Base com os parafusos de expansão.

Conecte o cabo Ethernet, as antenas e fixe o Suporte Base na parte traseira do GWN7605LR.

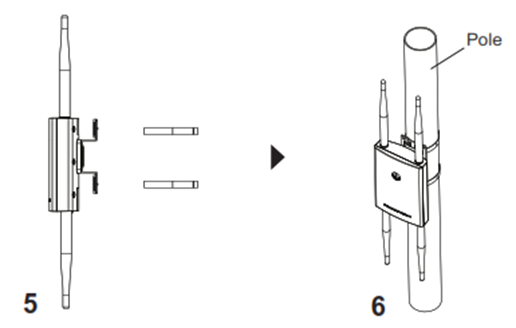

Abra as cintas metálicas girando o mecanismo de travamento no sentido anti-horário (pode usar uma chave de fenda).

Estique as pontas das cintas metálicas e deslize-as pela parte traseira do suporte base.

Envolva a cinta metálica ao redor do poste e use uma chave de fenda para apertar o mecanismo de travamento no sentido horário.

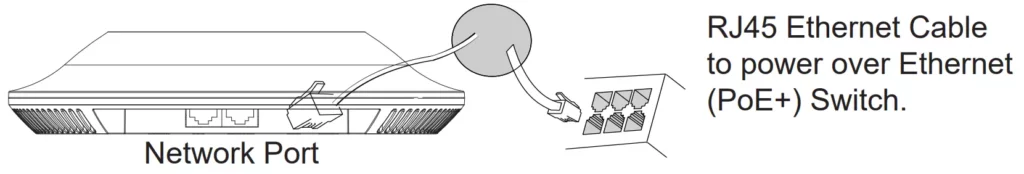

Conecte o cabo Ethernet à porta PoE/NET e a um switch PoE/PoE+. Aguarde o GWN7605LR inicializar e obter um endereço IP via DHCP.

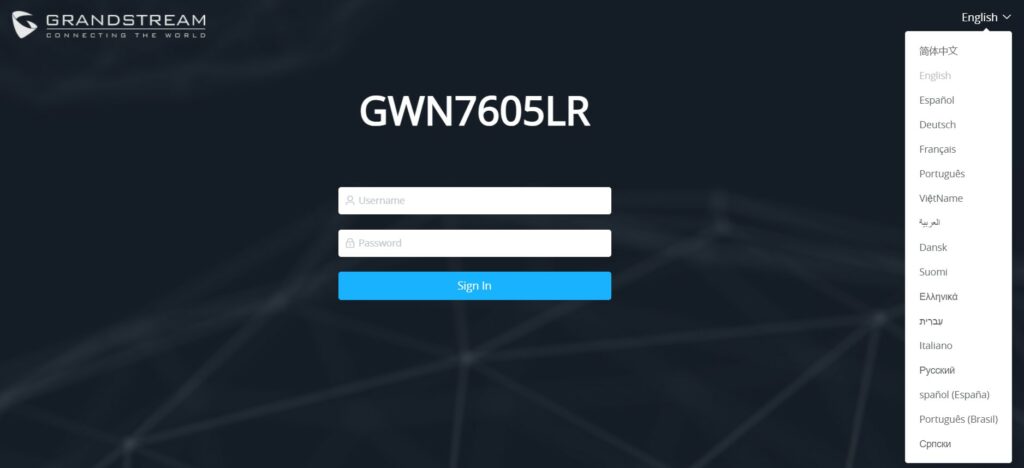

Localize o MAC na etiqueta e acesse o dispositivo no navegador usando o formato: https://gwn_.local.

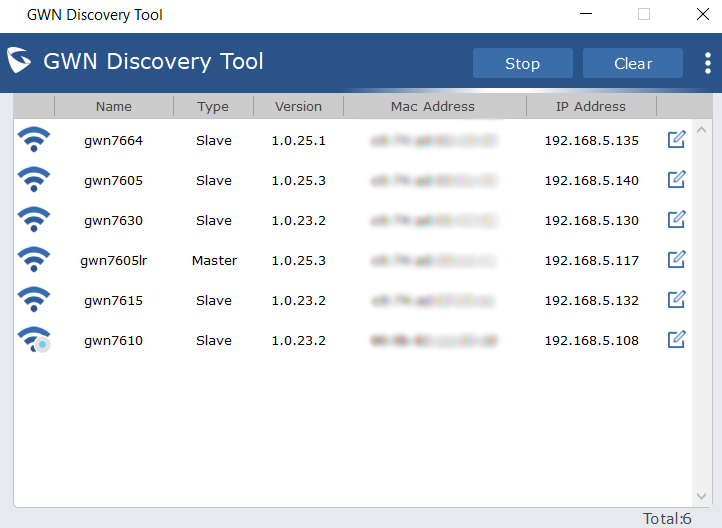

Baixe e use a Ferramenta de Descoberta GWN para escanear a rede e encontrar o endereço IP do AP.

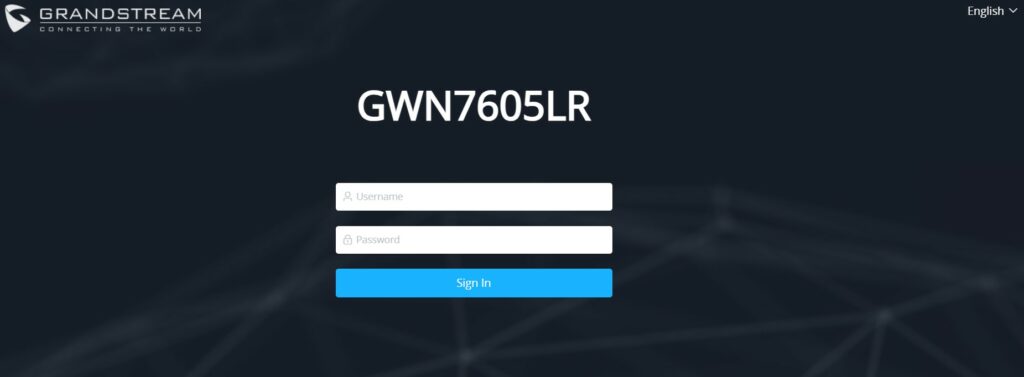

Acesse via IP ou MAC. O nome de usuário padrão é admin e a senha é a senha Wi-Fi padrão exclusiva impressa na etiqueta do dispositivo.

O modo Master permite que o GWN7605LR atue como um controlador para gerenciar outros Access Points GWN76xx de forma centralizada.

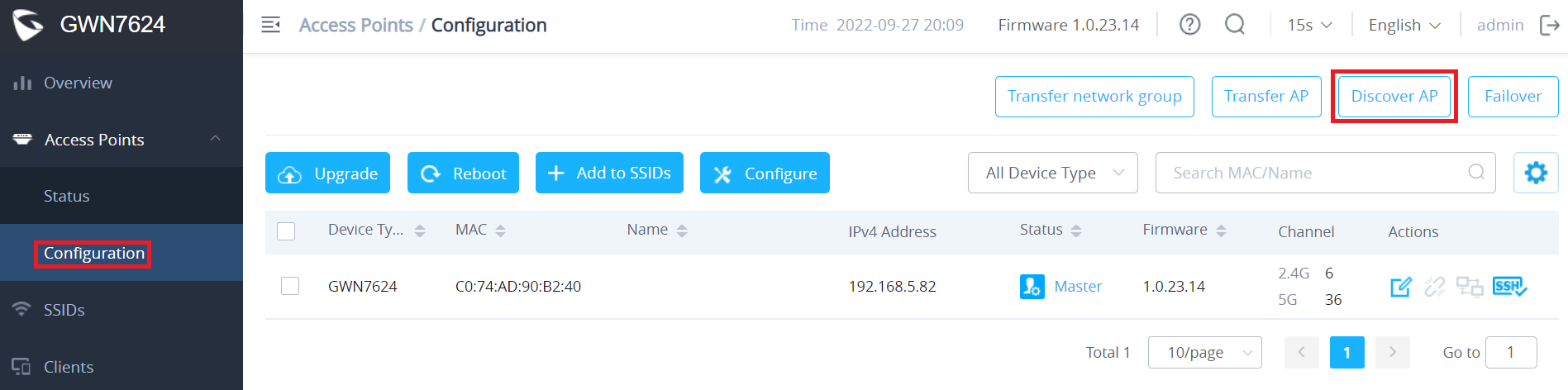

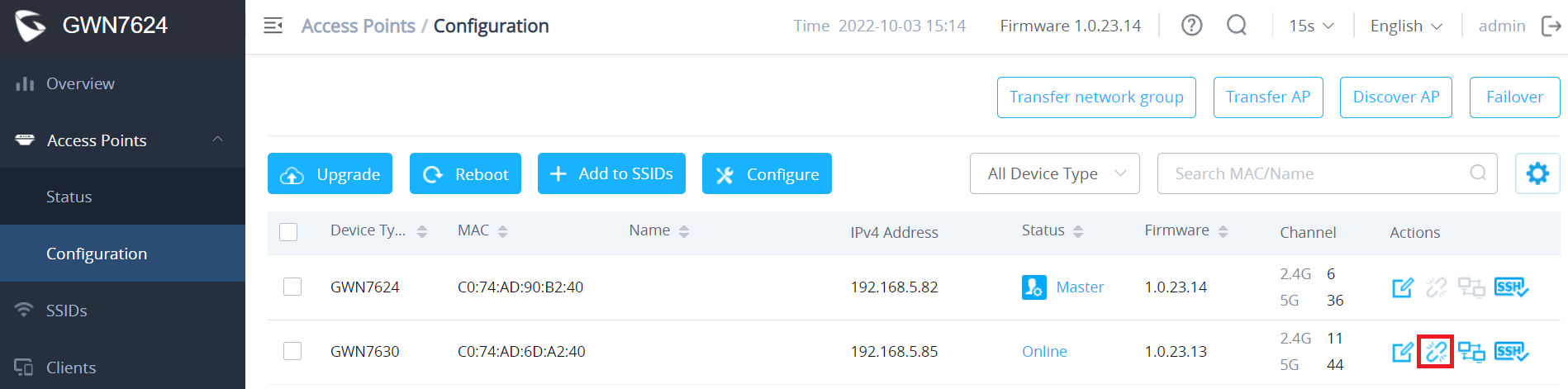

Acesse a GUI Web do GWN7605LR (Master) e navegue até Access Points → Configuration.

Clique no ícone "Descobrir" para encontrar outros Access Points GWN76xx conectados à mesma rede (domínio de broadcast).

Clique em "Parear" (Pair) nas Ações para adicionar o AP descoberto como um escravo sob o controle do GWN7605LR Master.

Para gerenciar APs em redes remotas, configure o endereço IP do Master no DHCP Option 43 (formato TLV: 224(Type)LengthValue).

Defina um nome para identificar o AP na rede, juntamente com seu endereço MAC.

Marque para configurar o AP com um endereço IPv4 estático (Endereço IP, Máscara, Gateway, DNS).

Configure o status do LED (Sempre Ligado, Sempre Desligado ou Agendado) ou use as configurações do sistema.

Ajuda a redirecionar clientes para a banda de rádio mais apropriada (2.4G ou 5G) para aumentar a eficiência e o throughput.

Defina a potência de transmissão do rádio (Baixa, Média, Alta, Personalizada ou Usar Configurações de Rádio).

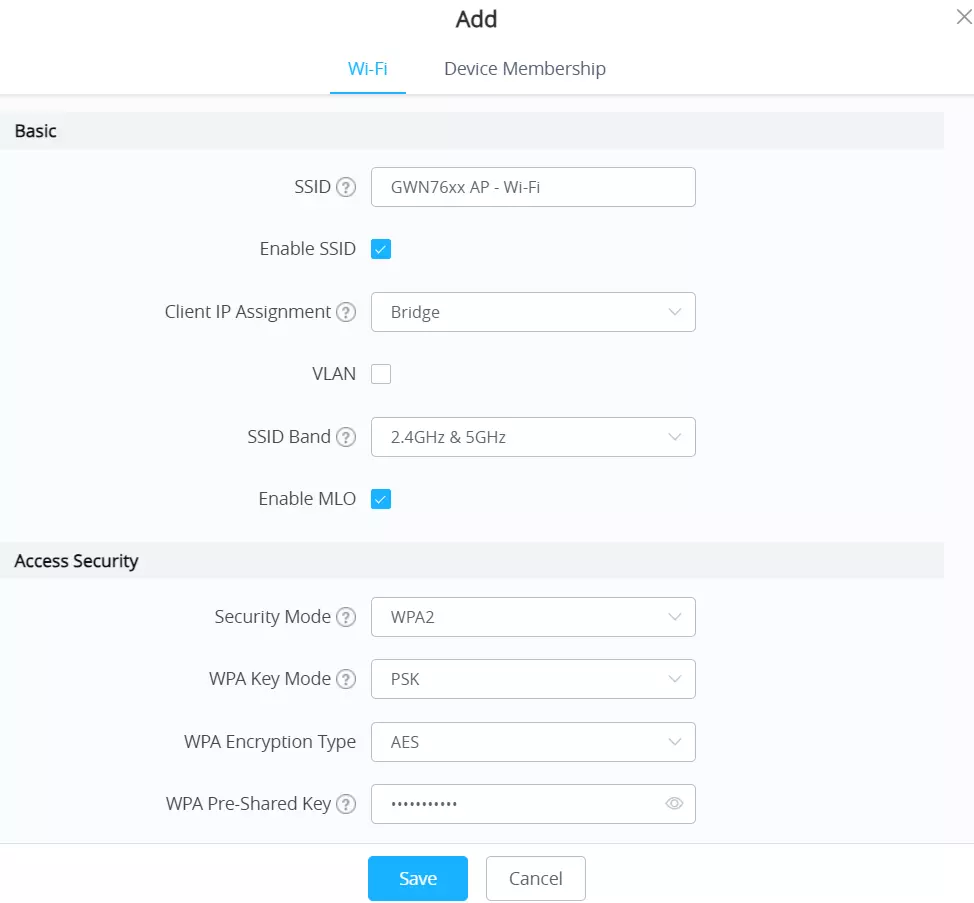

O GWN7605LR suporta até 16 SSIDs no total, sendo 8 por rádio (2.4GHz e 5GHz).

Suporta WEP, WPA3, WPA/WPA2-PSK e WPA/WPA2 Enterprise (802.1x) para criptografia.

Pode ser configurado em modo Bridge (transparente) ou modo NAT (clientes recebem IPs de um pool NAT especificado).

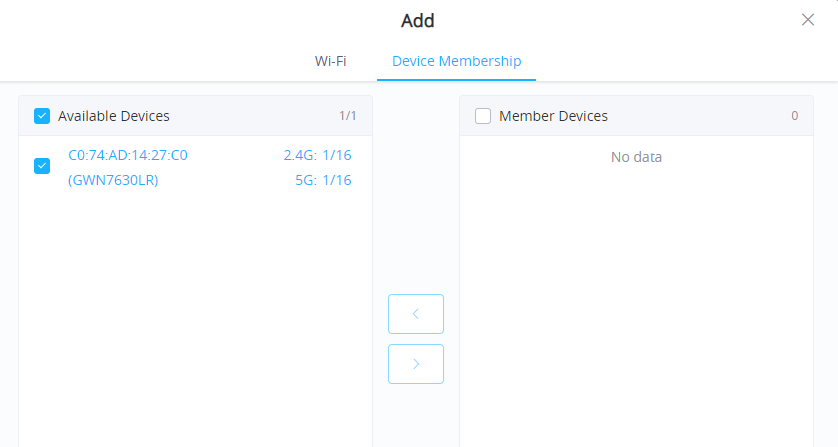

Use esta seção para adicionar ou remover Access Points escravos pareados ao SSID.

Selecione para ocultar o SSID. O cliente precisará inserir o nome e a senha manualmente para se conectar.

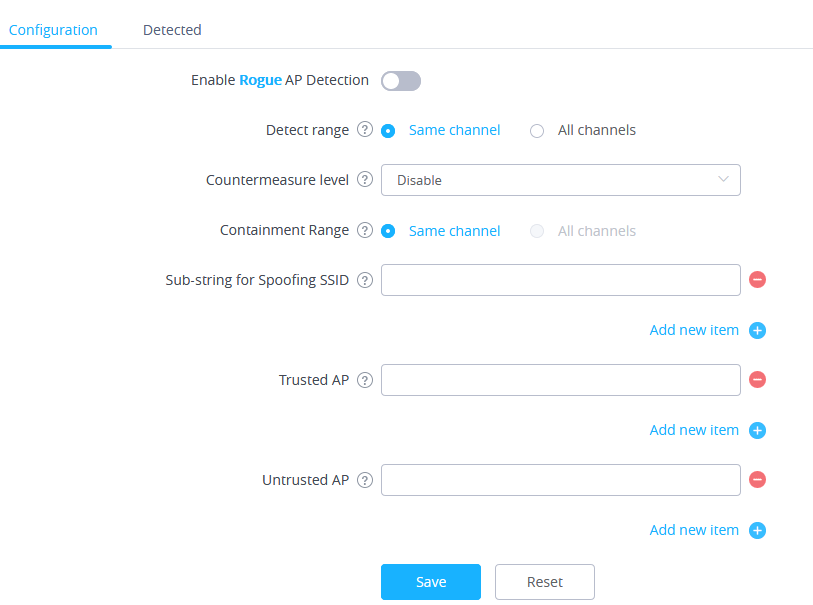

Habilita a varredura para detectar APs não autorizados na rede, prevenindo intrusões maliciosas.

Pode ser configurado para "Mesmo canal" (detecção simples) ou "Todos os canais" (detecção profunda a cada 5 minutos, com possível interrupção breve).

Permite controlar o tráfego de saída (Outbound) e entrada (Inbound) dos clientes, definindo políticas de permissão ou negação baseadas em protocolo, SSID e destino.

Protege contra falsificação de endereços MAC, permitindo o vínculo manual ou automático de endereços IP a endereços MAC.

Funcionalidade equivalente à Defesa ARP, mas aplicada a endereços IPv6 para evitar falsificação de endereços.

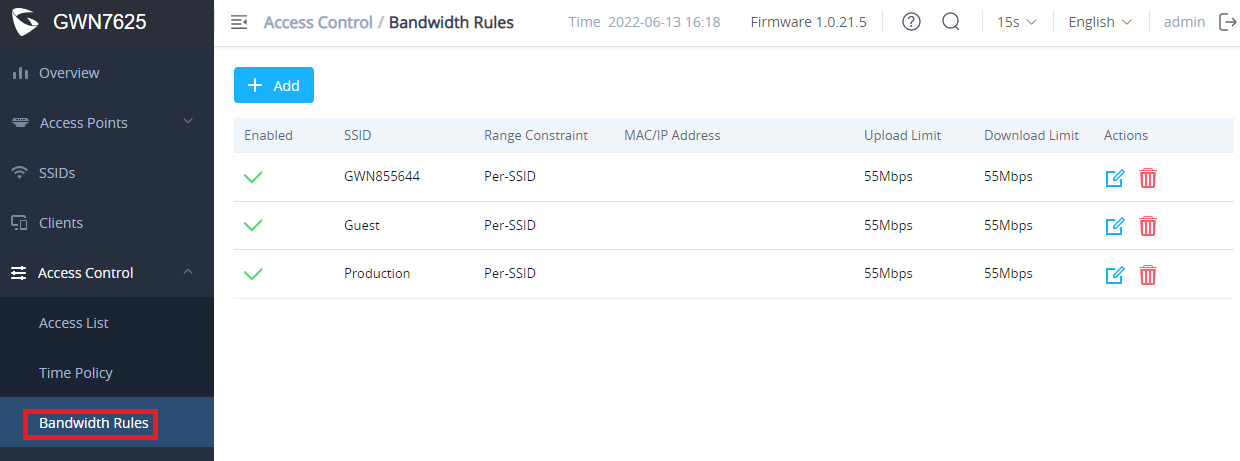

Permite limitar a utilização da largura de banda por SSID ou por cliente (endereço MAC ou endereço IP).

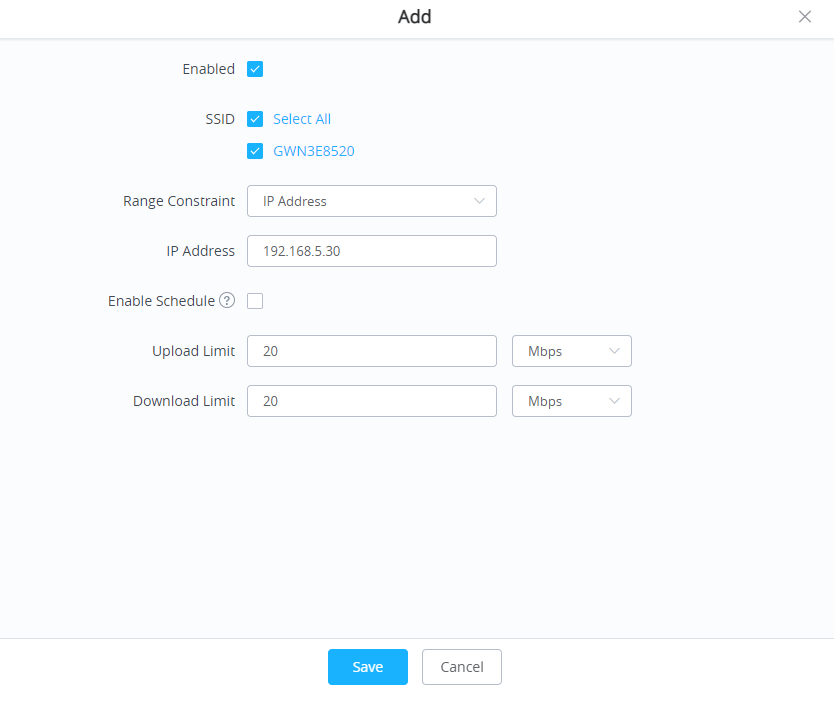

Escolha o tipo de regra: Por SSID, Por Usuário (Cliente), Por Endereço MAC ou Por Endereço IP.

Especifique o limite de largura de banda para upload (em Kbps ou Mbps).

Especifique o limite de largura de banda para download (em Kbps ou Mbps).

Habilite esta opção para aplicar a regra de largura de banda somente durante um período agendado.

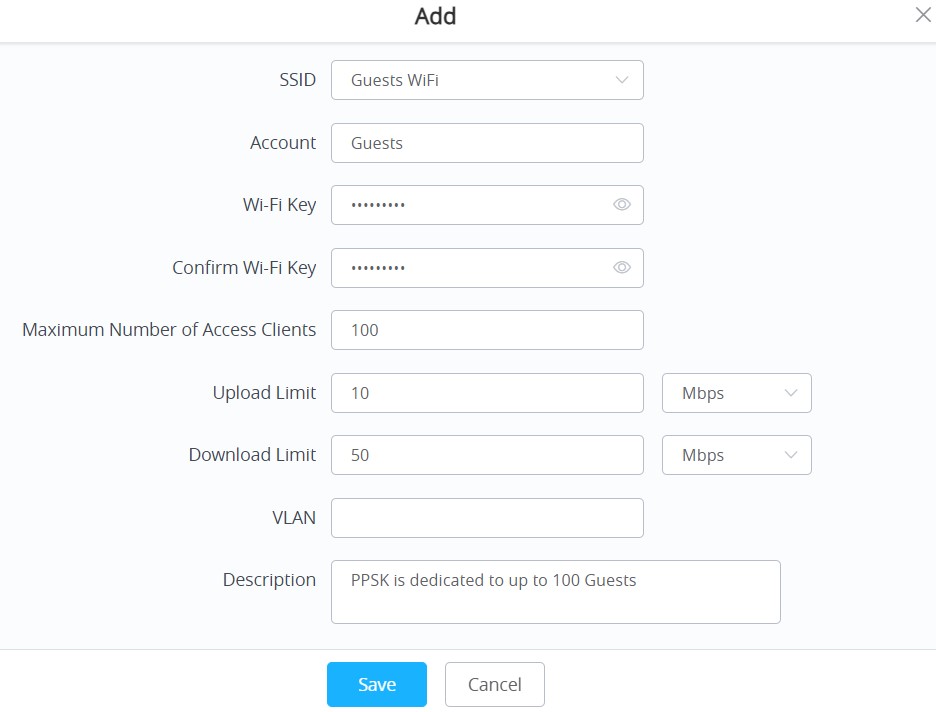

O PPSK permite criar senhas Wi-Fi por grupo de clientes ou atribuir uma chave a um único dispositivo via endereço MAC.

Para configurar, navegue até Web UI → Access Control → PPSK e clique em "Adicionar".

Gerencie a lista negra global de clientes que serão bloqueados de acessar a rede Wi-Fi.

Crie listas de acesso personalizadas (Blacklist/Whitelist) para filtrar clientes por endereço MAC em SSIDs específicos.

O número total de entradas (incluindo a Lista Negra Global) é limitado a 1024.

Define uma página de destino (Landing Page) que é exibida nos navegadores dos clientes Wi-Fi antes que o acesso à Internet seja concedido.

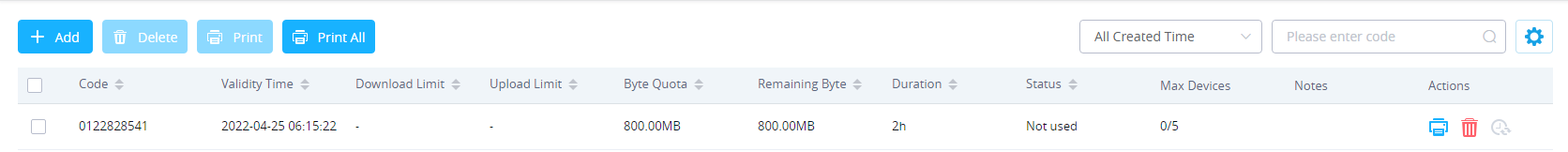

Permite que os clientes obtenham acesso à Internet por um período limitado usando um código gerado aleatoriamente pelo controlador GWN.

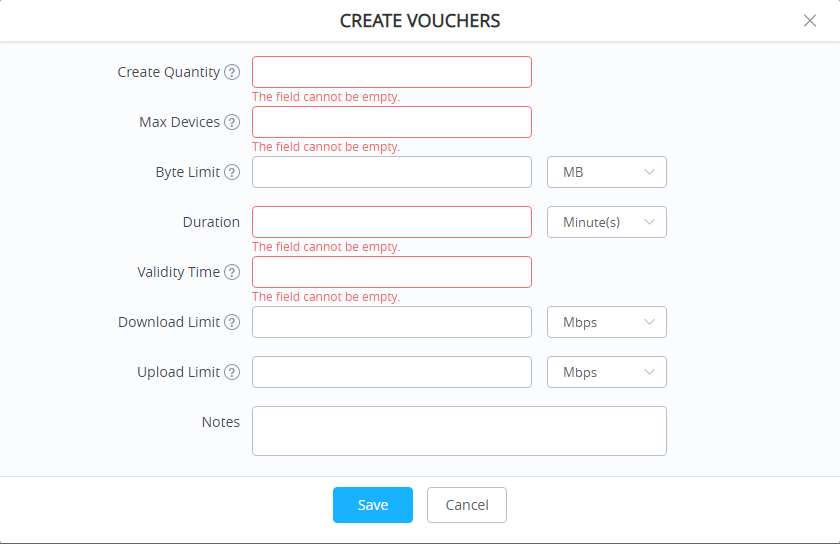

Em Captive Portal → Vouchers, defina a quantidade, duração, limite de dispositivos e limites de largura de banda (Upload/Download).

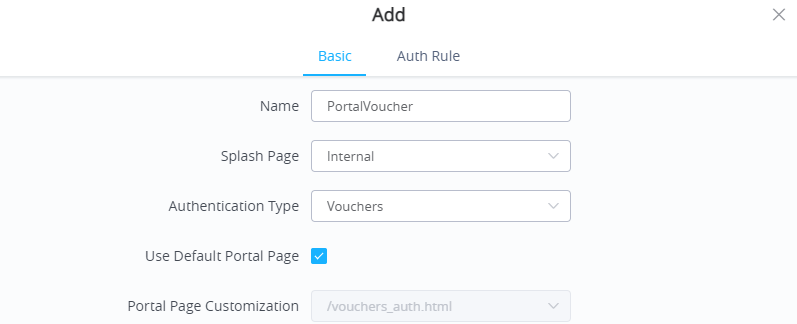

Crie uma Política de Portal Cativo em Policy List e defina o Tipo de Autenticação como "Vouchers".

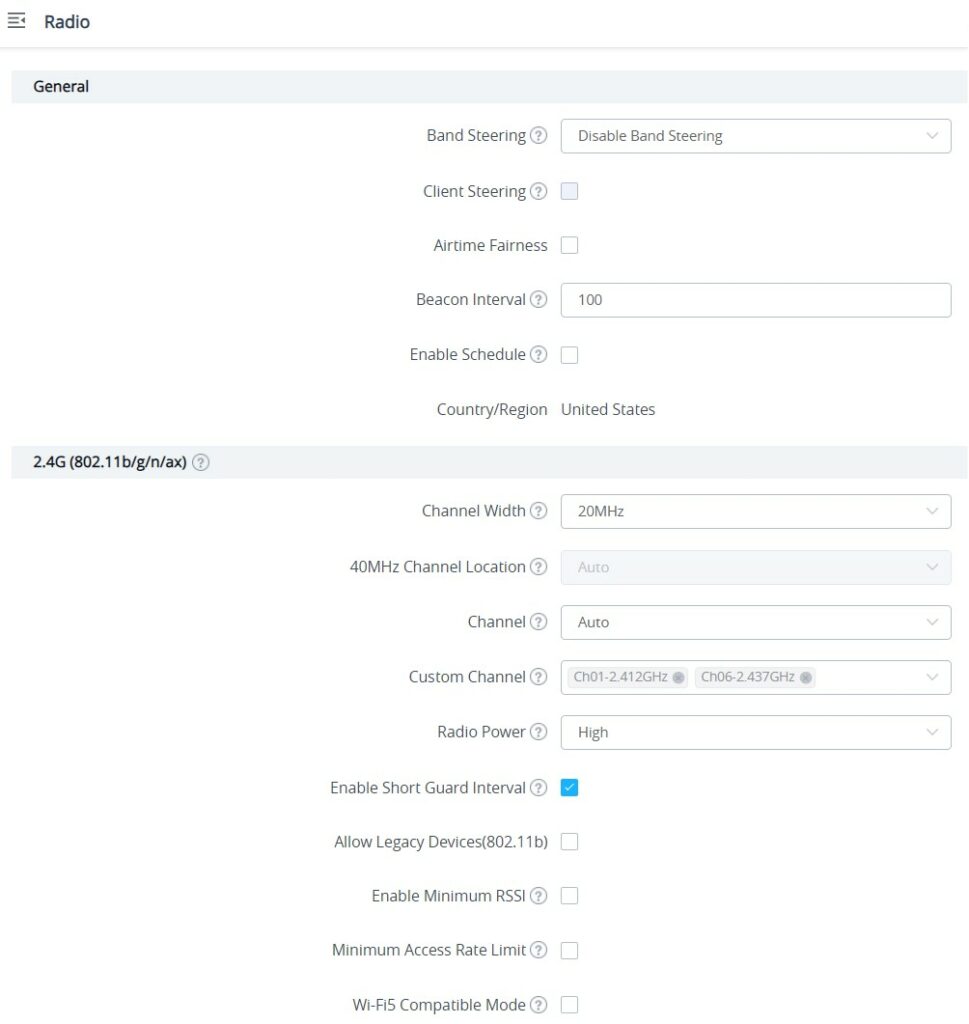

Ajuda a redirecionar clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Escolha a largura do canal (20, 40 ou 80 MHz para 5G). Canais mais largos oferecem maior velocidade, mas podem ter mais interferência.

Selecione o canal de trabalho (Auto ou Atribuição Dinâmica por RRM) para reduzir interferência e sobreposição de canais.

Defina a potência do rádio (Baixa, Média, Alta, Personalizada, Atribuição Dinâmica por RRM ou Auto). O padrão é "Alta".

Especifique se deve limitar a taxa de acesso mínima para os clientes. Isso pode garantir a qualidade da conexão.

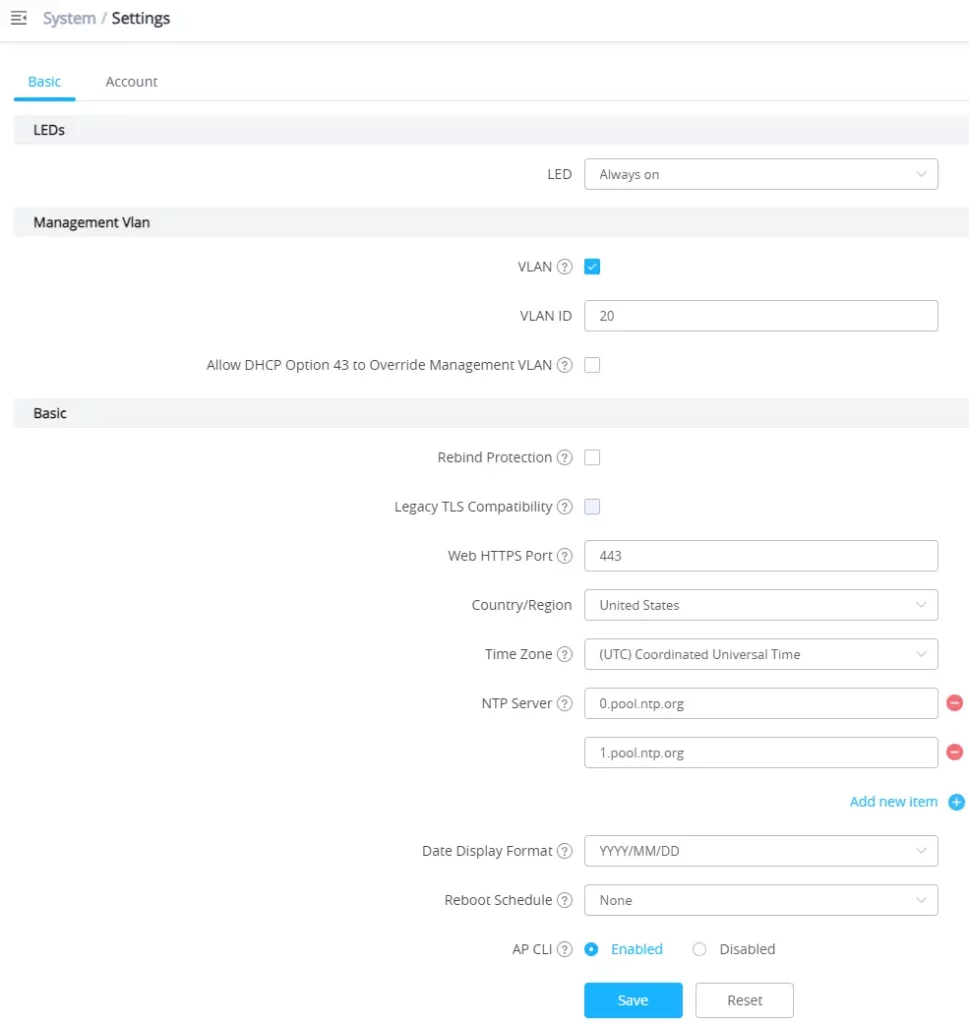

Habilita ou desabilita a marcação VLAN para o tráfego de gerenciamento. Se ativado, o AP obterá IP desta VLAN.

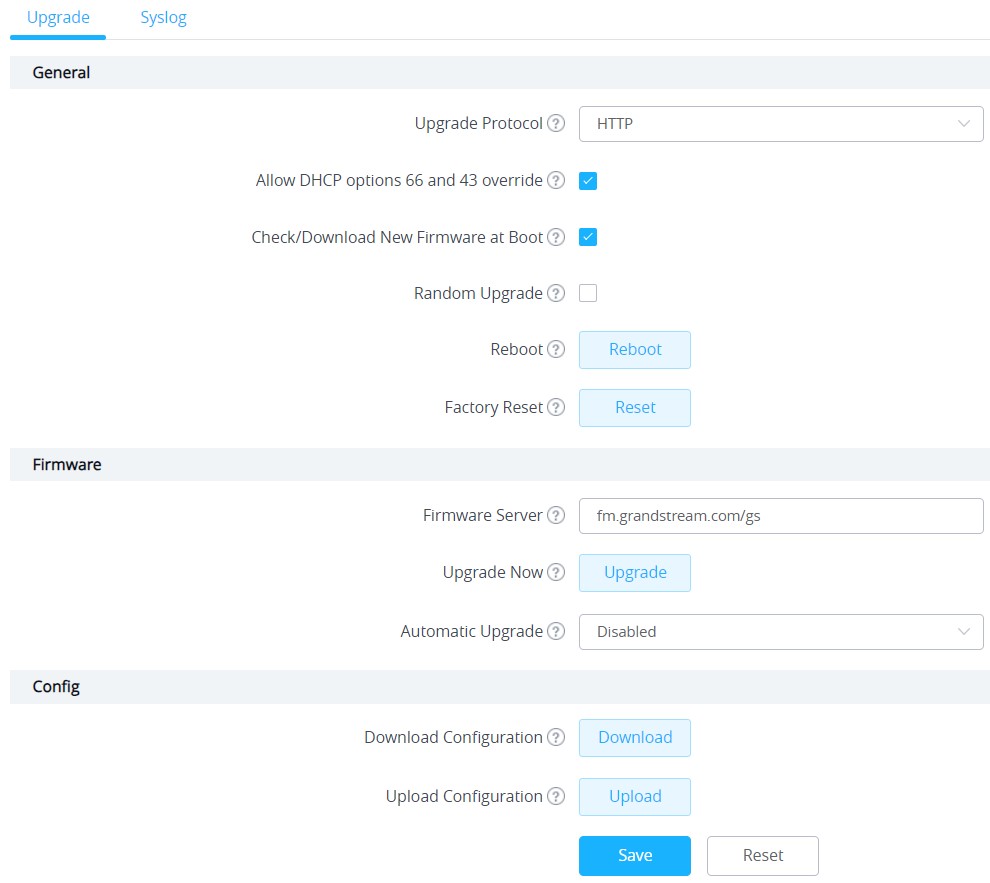

O firmware pode ser atualizado via TFTP/HTTP/HTTPS, configurando o endereço IP/URL do servidor de firmware.

Baixe o arquivo de configuração do GWN7605LR para fins de backup e restauração.

Carregue um arquivo de configuração salvo. O GWN7605LR será reiniciado após a restauração bem-sucedida.

Use a interface para reiniciar o dispositivo ou restaurar todas as opções para as configurações padrão de fábrica.
