Grandstream GWN7605 - Guia do Usuário

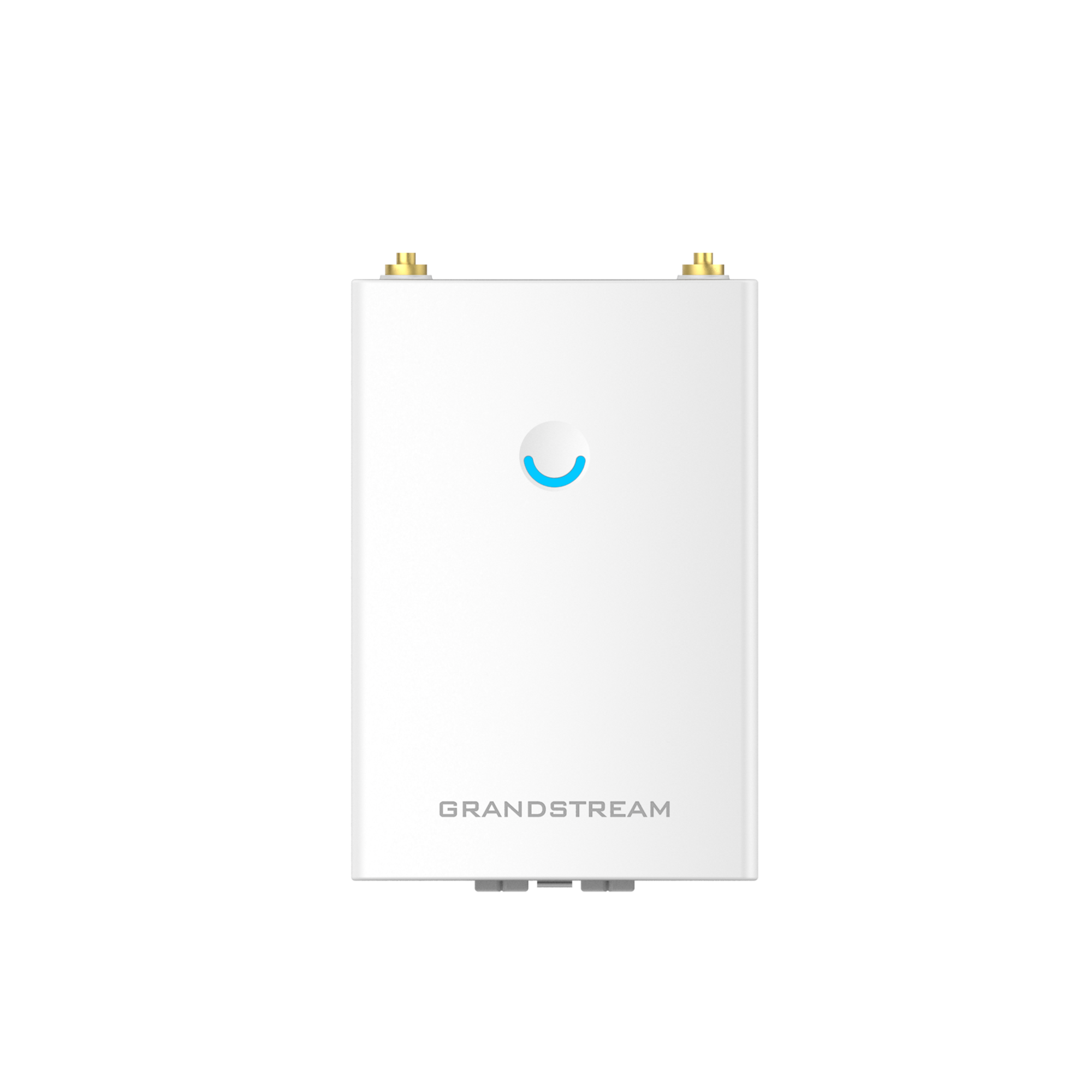

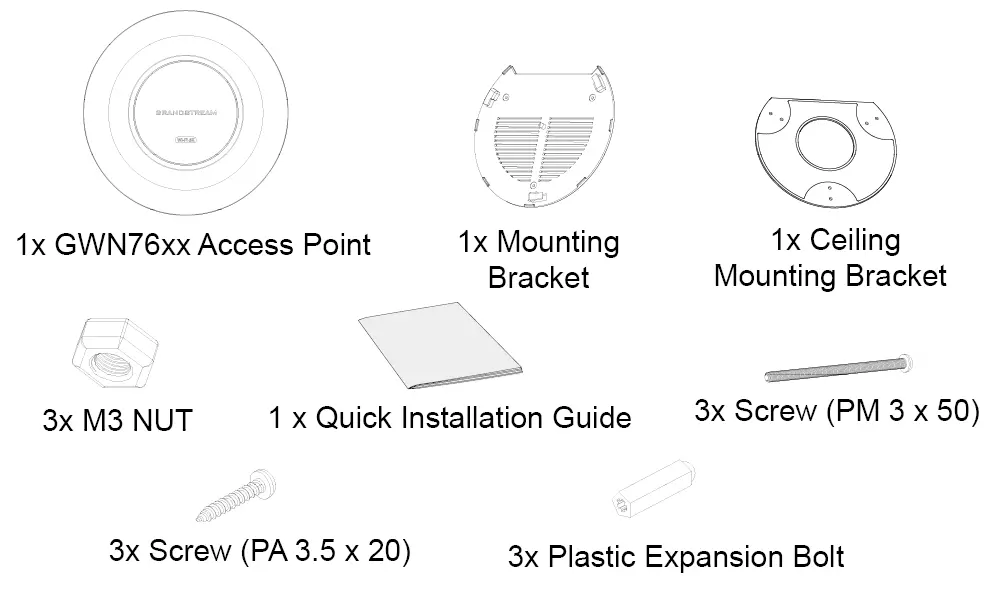

GWN7605 Access Point (1 unidade).

Suporte de montagem (1 unidade).

Suporte de montagem para teto (1 unidade).

Parafusos, porcas e buchas de expansão para instalação.

Guia de Instalação Rápida (1 unidade).

O GWN7605 possui duas portas Ethernet 10/100/1000 Mbps com detecção automática. Uma delas suporta entrada PoE/PoE+.

Inclui um orifício de Reset (pinhole) e um slot de trava Kensington.

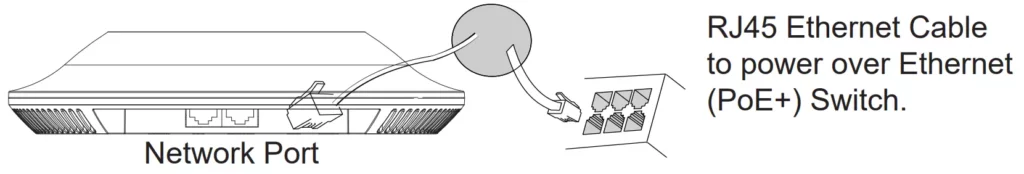

O GWN7605 pode ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta PoE/NET.

Conecte uma extremidade do cabo Ethernet RJ-45 à porta PoE/NET do GWN7605 e a outra extremidade a um switch PoE/PoE+ na sua rede.

Aguarde o GWN7605 inicializar e obter um endereço IP do servidor DHCP.

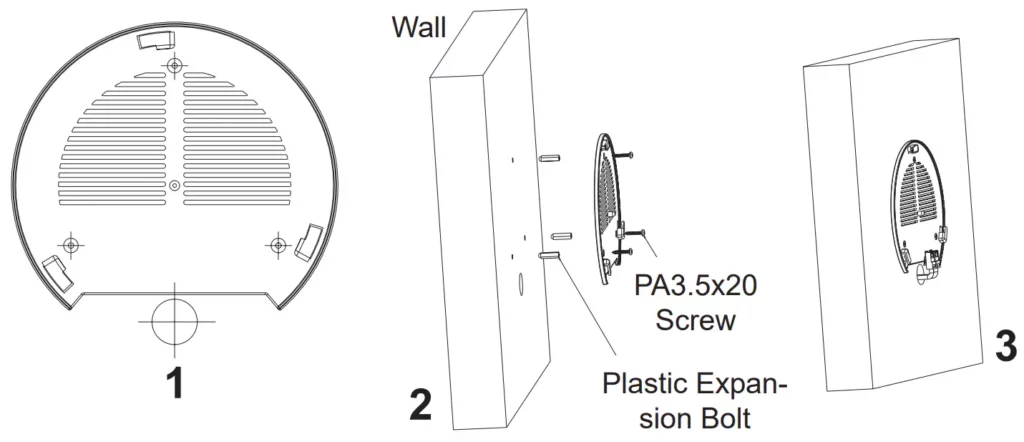

Posicione o suporte de montagem na parede com a seta para cima. Marque os quatro orifícios, insira as buchas e fixe o suporte com os parafusos.

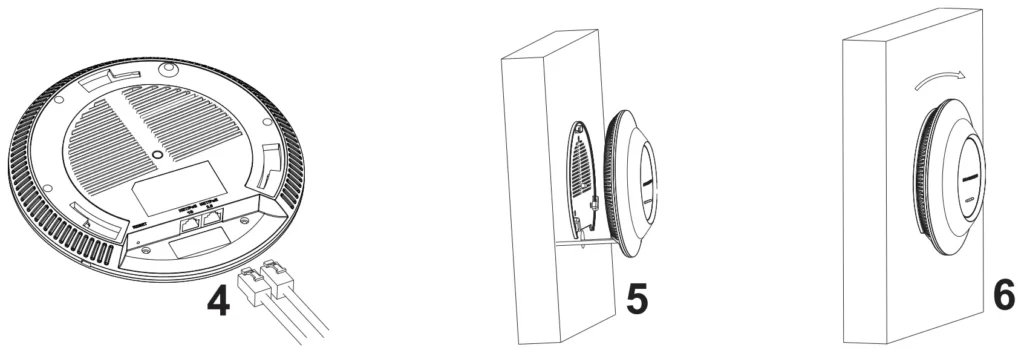

Alinhe a seta do GWN7605 com a seta do suporte. Gire o AP no sentido horário até que ele se encaixe e trave no lugar.

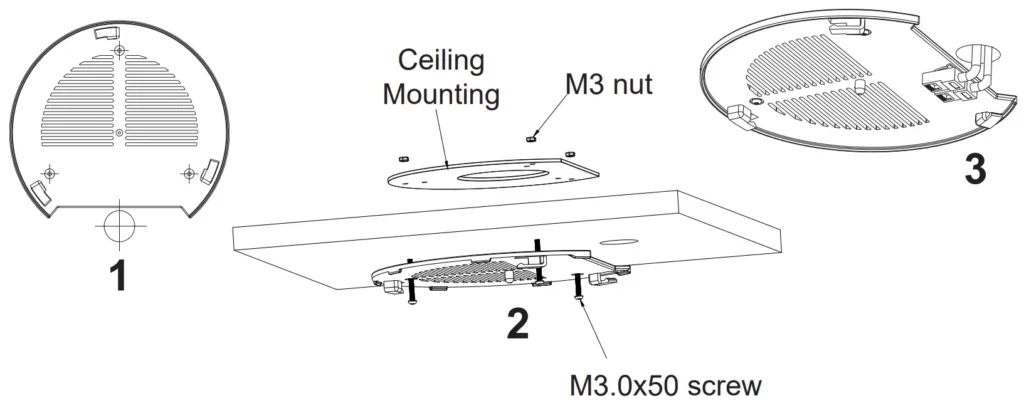

Remova a placa do teto. Centralize a placa de apoio, marque os orifícios e insira os parafusos através do suporte de montagem.

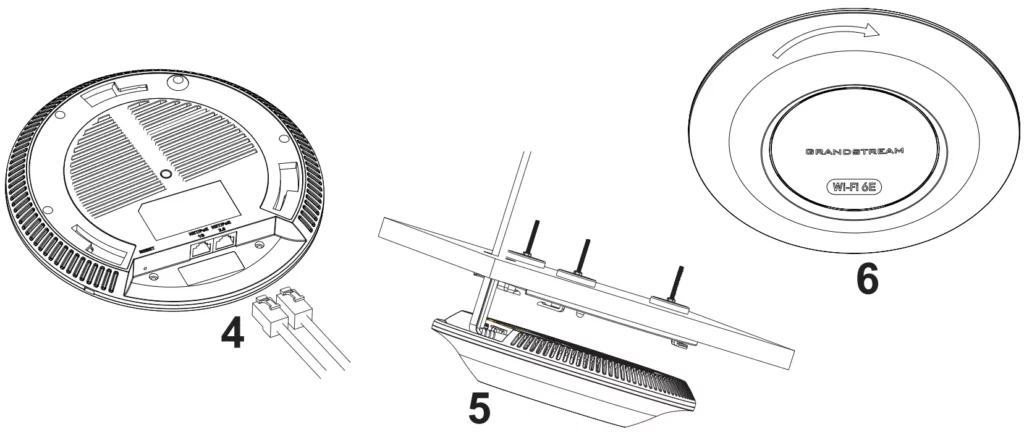

Alinhe a seta do GWN7605 com a seta do suporte. Conecte os cabos de rede/energia. Gire o AP no sentido horário até que ele se encaixe e trave.

A montagem no teto é recomendada para um desempenho de cobertura ideal.

O LED de 3 cores indica o status: Azul Sólido (provisionado com sucesso), Roxo Piscando (AP Slave desconectado do Master) ou Amarelo Sólido (desconexão Mesh).

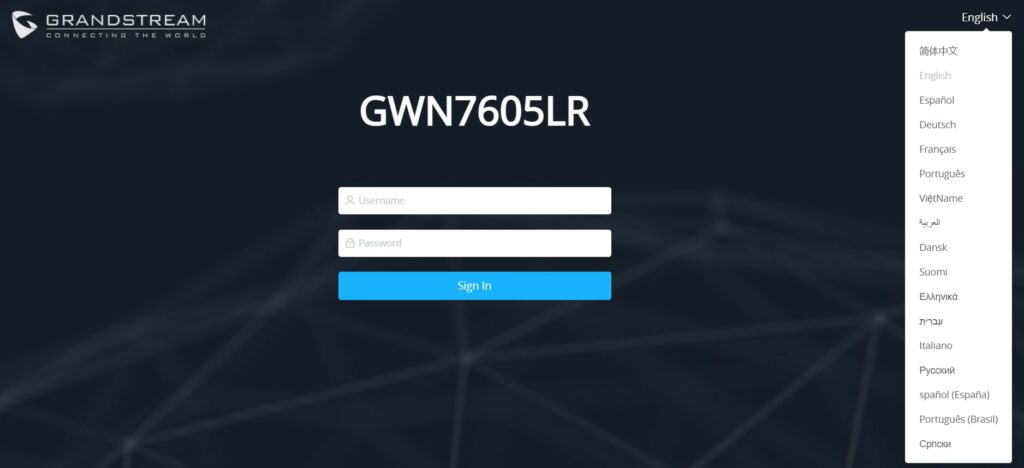

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local (substitua <mac> pelos dígitos do MAC do dispositivo).

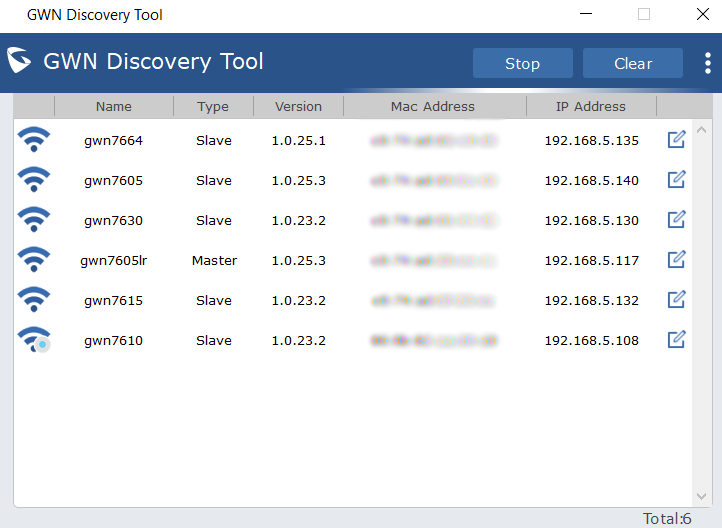

Baixe e use a Ferramenta de Descoberta GWN para listar todos os APs conectados na rede, mostrando seus endereços IP e MAC.

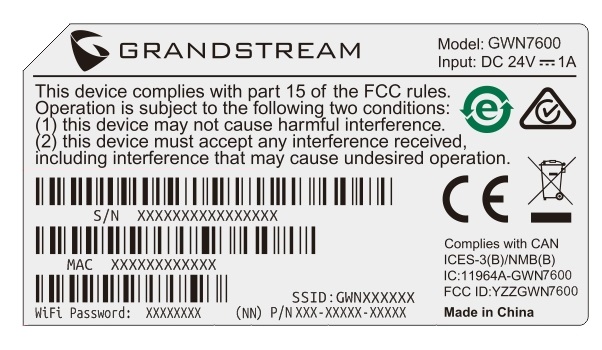

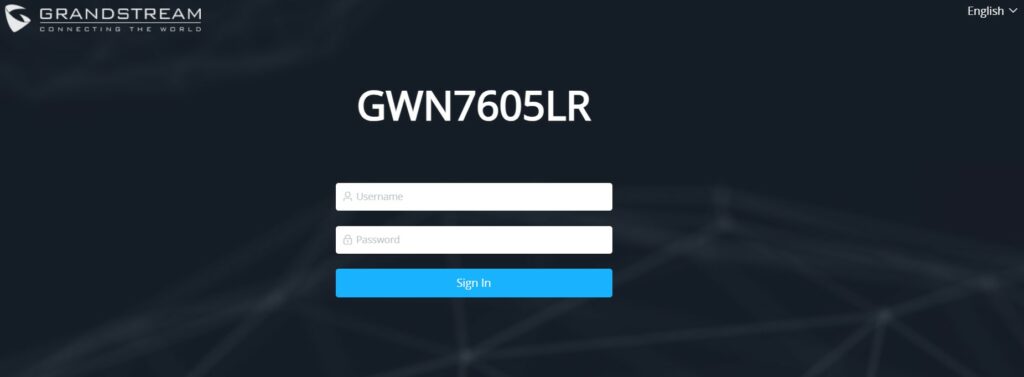

O nome de usuário padrão é admin. A senha padrão é a senha Wi-Fi exclusiva impressa na etiqueta na parte traseira da unidade.

A página inicial (Overview) exibe um painel com informações gerais para fácil monitoramento, incluindo status dos APs, clientes e distribuição de canais.

O Modo Master permite que um GWN7605 atue como Controlador de Ponto de Acesso, gerenciando outros APs GWN76XX de forma centralizada.

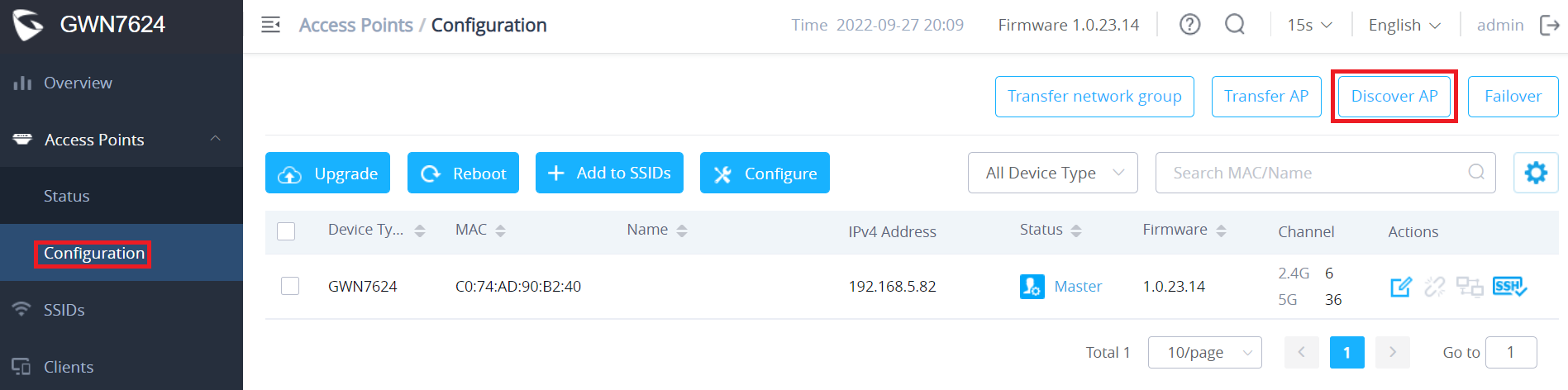

O Master descobre automaticamente APs na mesma LAN. Clique em "Parear" para adicionar o AP descoberto como Slave.

O Master pode fazer com que o LED de um AP Slave pisque (em branco) para ajudar a localizá-lo fisicamente.

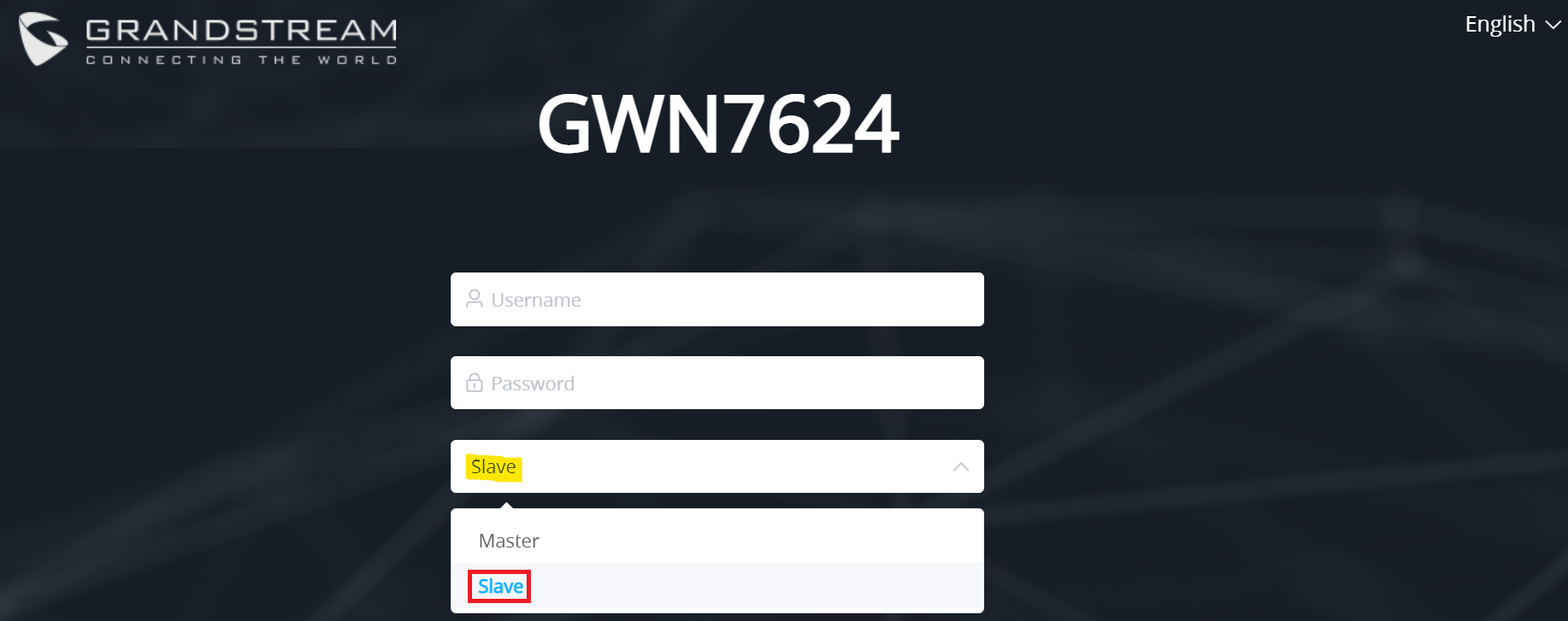

O AP Slave é gerenciado por um Master (outro AP GWN, roteador GWN, GDMS ou GWN Manager). O acesso à interface web do Slave é limitado.

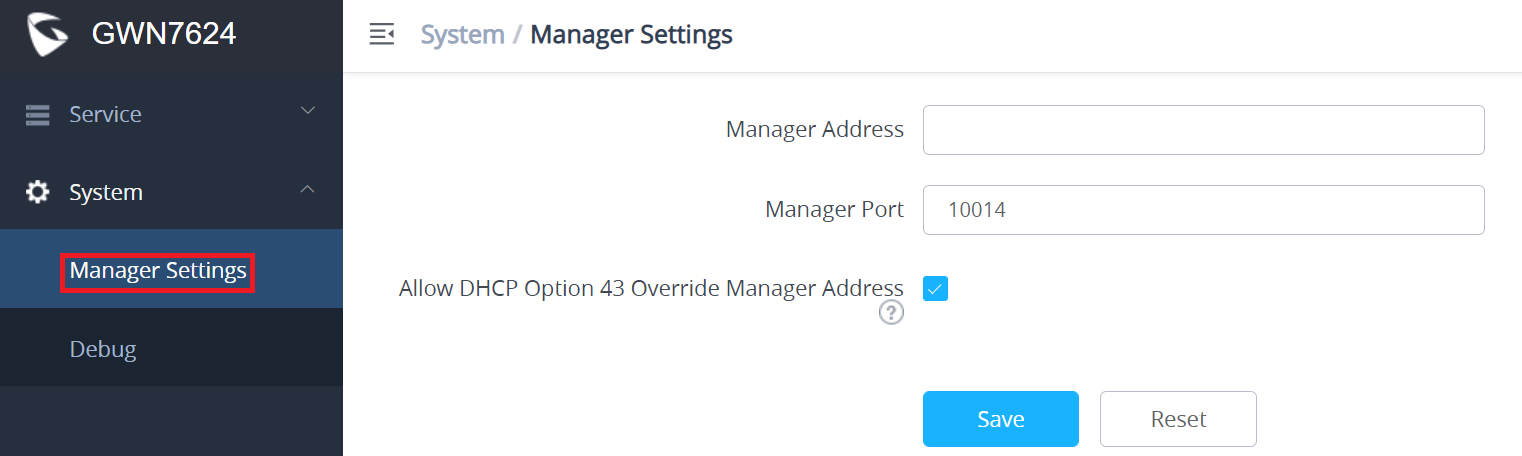

No modo Slave, é possível visualizar o endereço IP e a porta do Gerenciador (Master) para fins de descoberta.

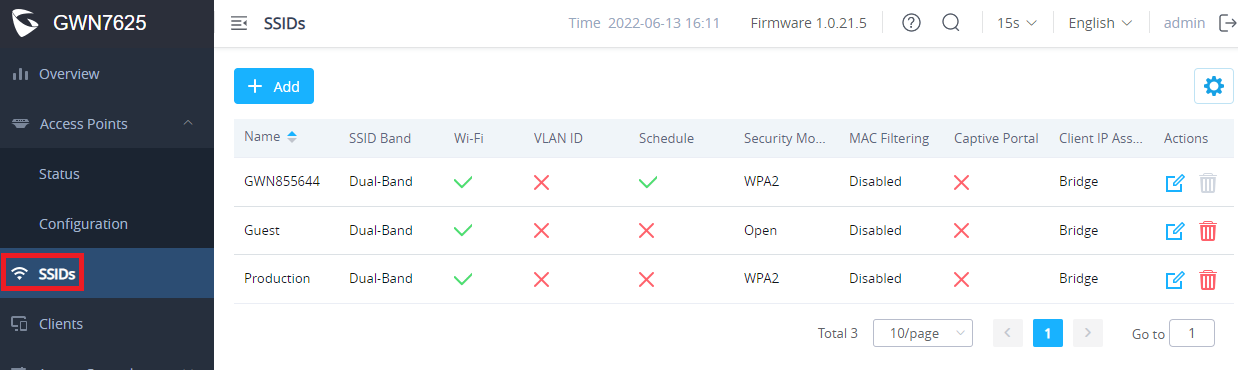

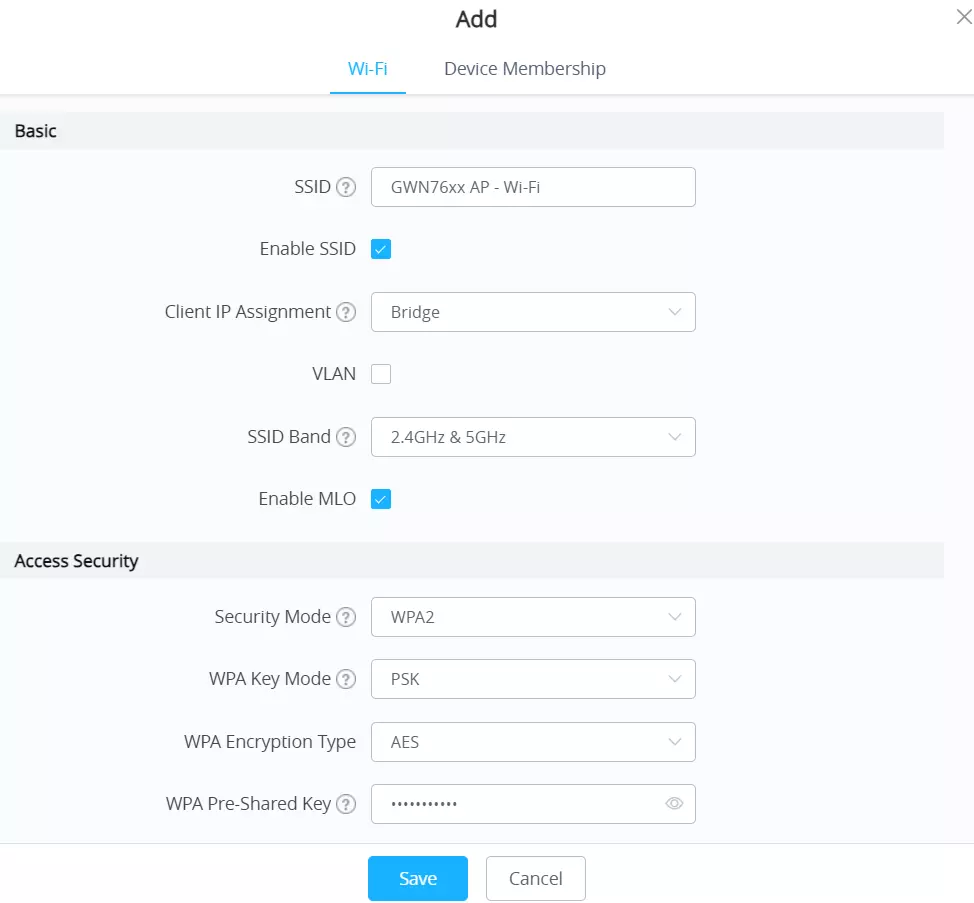

O GWN7605 suporta até 16 SSIDs no total (8 por rádio).

Defina ou modifique o nome da rede Wi-Fi.

Pode ser configurado em modo Bridge (transparente) ou NAT (clientes obtêm IPs de um pool NAT).

Disponível no modo Bridge. Permite definir o ID da VLAN correspondente ao SSID.

Selecione a banda Wi-Fi que o AP utilizará: 2.4GHz ou 5GHz.

Defina o modo de criptografia. Opções incluem WEP, WPA/WPA2, WPA2, WPA2/WPA3, WPA3, WPA3-192, OSEN ou Open (aberto).

Três modos disponíveis: PSK (chave pré-compartilhada), 802.1X (servidor RADIUS) ou PPSK (Chave Pré-Compartilhada Privada).

Defina a chave de acesso para os clientes (8-63 caracteres ASCII ou 8-64 caracteres hexadecimais).

O padrão 802.11w previne ataques DoS WLAN, estendendo a proteção criptográfica e a integridade de dados para quadros de gerenciamento. Opções: Desabilitado, Opcional ou Obrigatório.

Bloqueia conexões TCP/IP entre clientes conectados ao AP, aumentando a segurança em redes de Convidados/Wi-Fi Público.

Oculta o SSID. Para conectar, os usuários devem inserir manualmente o nome e a senha da rede.

Define o número máximo de clientes sem fio permitidos para este SSID. Se definido como 0, o limite é desativado.

Permite que o AP seja configurado como uma ponte para conectar clientes com fio à rede sem fio.

Quando ativado, o tráfego Bonjour no SSID é encaminhado para a VLAN do serviço Bonjour (suportado no GWN7605).

Permite atribuir diferentes VLANs a dispositivos conectados a este SSID, com prioridade sobre a VLAN padrão do SSID.

Gerencie a lista de endereços MAC que serão bloqueados globalmente de acessar a rede Wi-Fi.

Crie listas de acesso customizadas que podem ser usadas para filtrar (Whitelist/Blacklist) clientes em SSIDs específicos.

Permite definir um tempo fixo de conexão para os clientes. Após o limite, o cliente é desconectado e deve aguardar um período de carência.

Selecione como o temporizador de conexão do cliente será reiniciado: Diariamente, Semanalmente, Por Hora ou Reinício Temporizado.

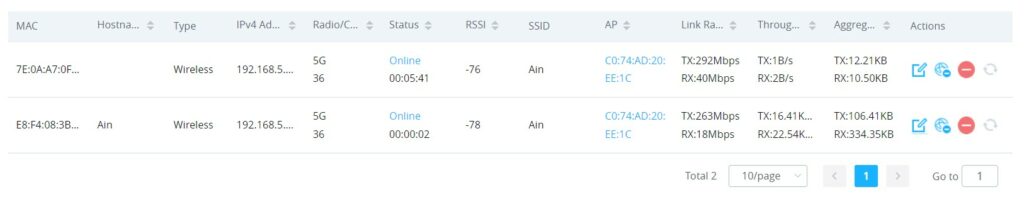

Clientes banidos pela Política de Tempo não podem se reconectar até que o tempo de espera expire ou sejam desbloqueados manualmente.

PPSK permite criar senhas Wi-Fi por grupo de clientes, em vez de usar uma única senha para todos. Também pode ser atribuída a um único dispositivo via endereço MAC.

Antes de adicionar uma conta PPSK, crie um SSID com o Modo de Chave WPA definido como PPSK (Sem ou Com RADIUS).

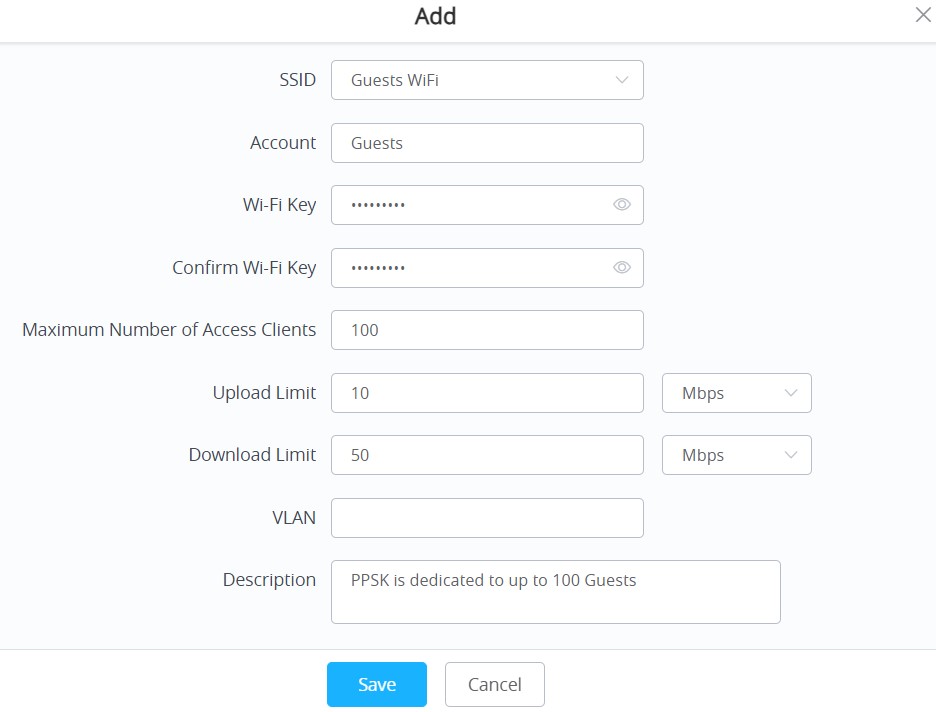

Acesse Access Control → PPSK e clique em "Adicionar" para criar um novo perfil PPSK.

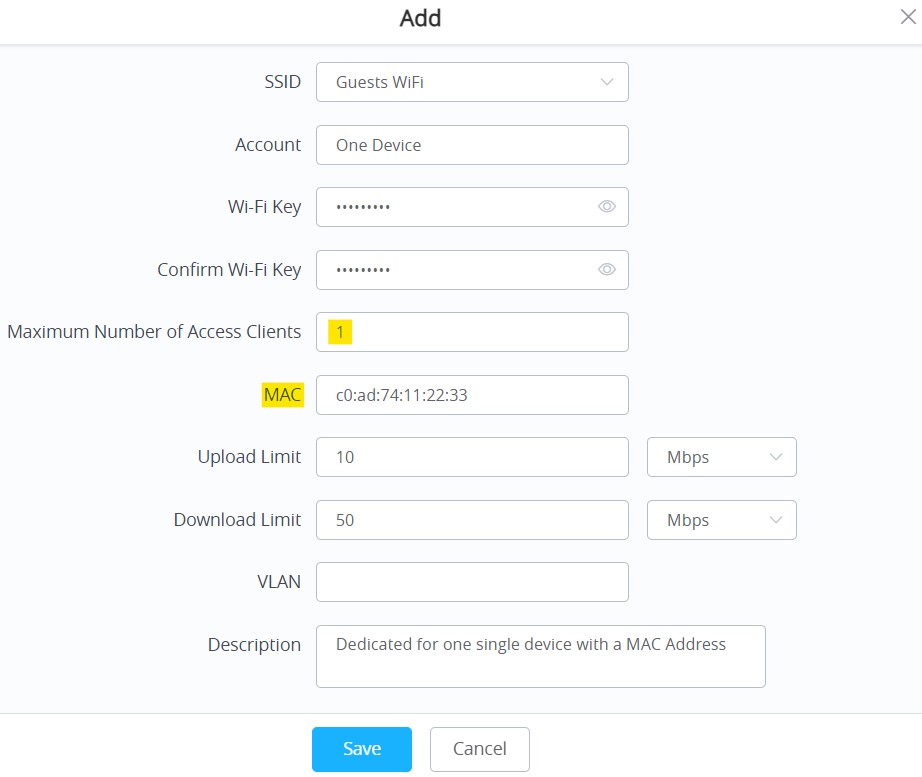

Defina o número máximo de dispositivos permitidos para usar esta chave. Se o limite for 1, você pode especificar o endereço MAC para segurança adicional.

É possível definir limites máximos de upload e download (em Mbps/Kbps) e especificar uma VLAN para o perfil PPSK.

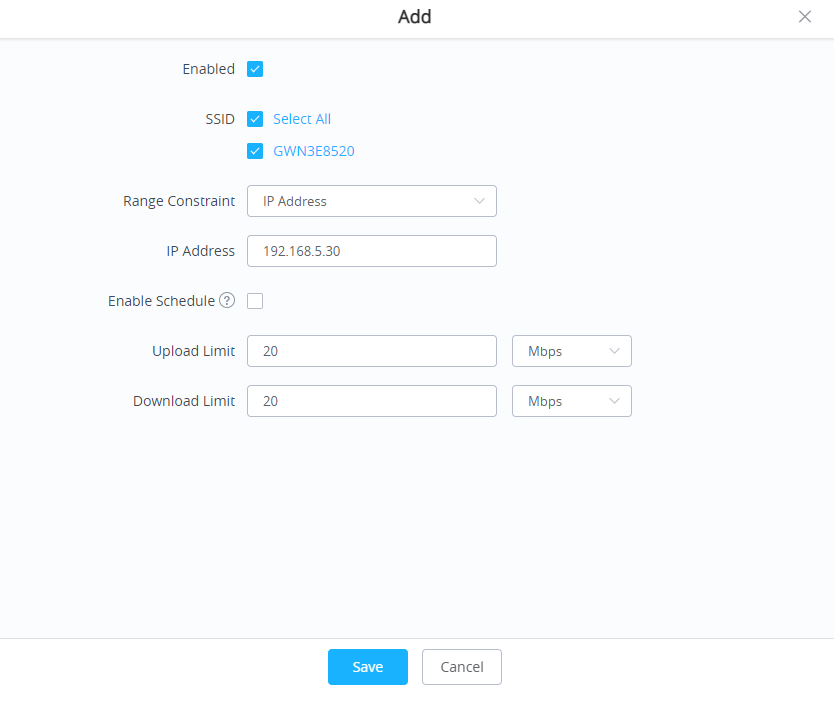

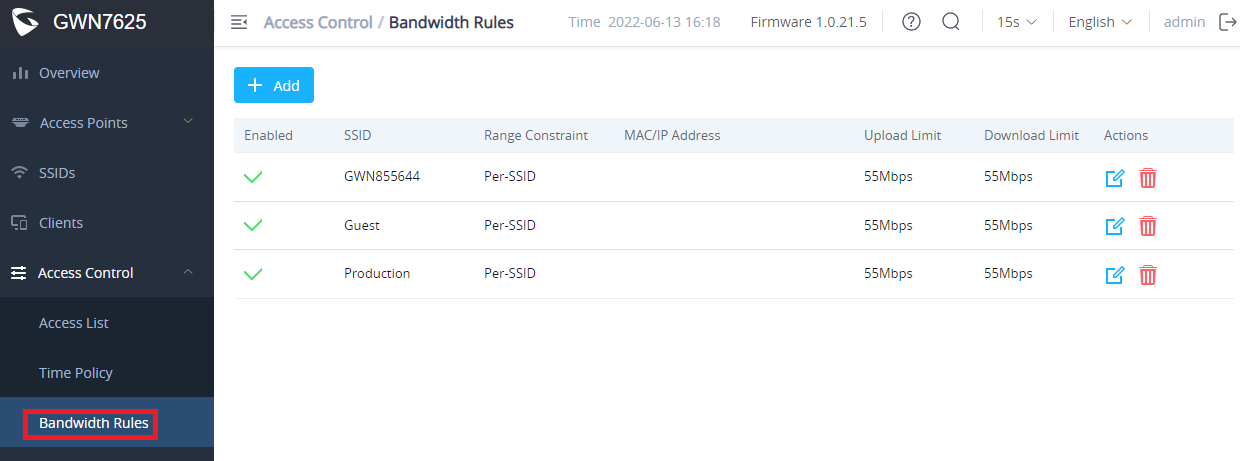

Permite limitar a utilização da largura de banda por SSID ou por cliente (endereço MAC ou endereço IP).

Escolha o tipo de regra a ser aplicada: Por SSID, Por Usuário (cliente), Por MAC ou Por Endereço IP.

Especifique o limite máximo de largura de banda para Upload e Download, usando Kbps ou Mbps.

O GWN7605 suporta QoS através dos padrões 802.11e/WMM, 802.1p, 802.1q e TOS.

As regras de largura de banda podem ser ativadas/desativadas e agendadas para entrar em vigor em horários específicos.

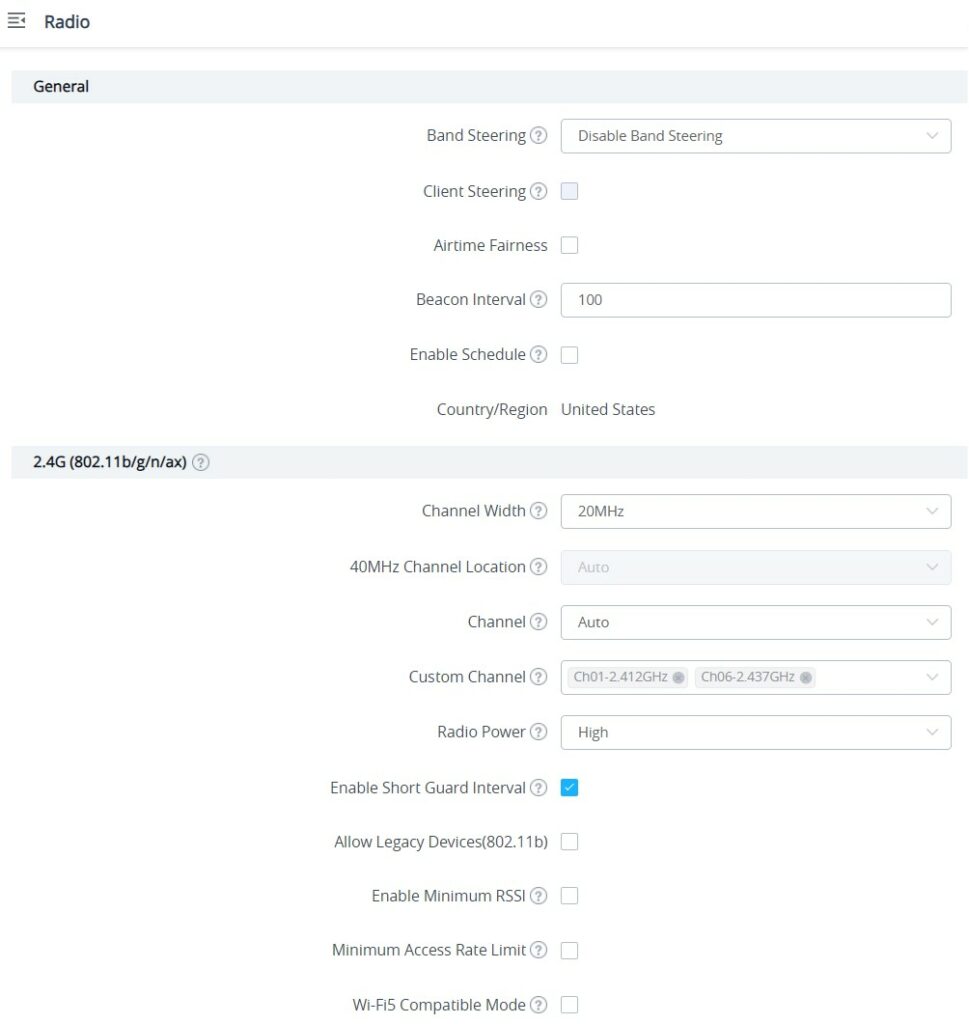

Ajuda a redirecionar clientes de banda dupla para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Escolha a Largura do Canal (20, 40 ou 80 MHz). Canais mais largos oferecem maior velocidade, mas 20MHz é sugerido em ambientes de alta densidade.

Selecione Auto, um canal específico ou Atribuído Dinamicamente por RRM (Gerenciamento de Recursos de Rádio) para ajuste automático e redução de interferência.

Defina a potência de transmissão do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto), dependendo do alcance desejado.

Marque para permitir que dispositivos 802.11b se conectem ao AP no modo 802.11n/g (configuração de 2.4GHz).

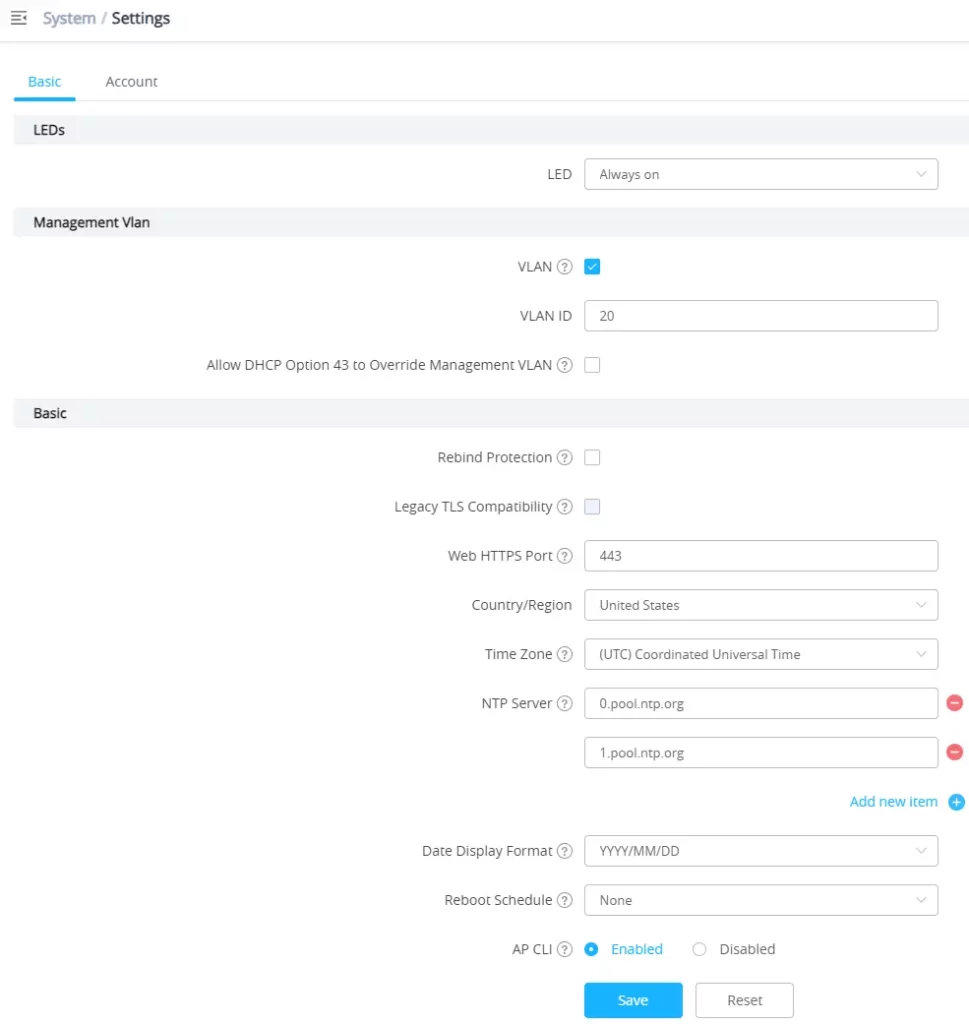

Ativa ou desativa a marcação VLAN para o tráfego de gerenciamento. Se ativado, o AP obterá o IP desta VLAN.

Defina a Região/País, o Fuso Horário e os Servidores NTP para sincronização de data e hora.

Ativa ou desativa o acesso de administrador à Interface de Linha de Comando (CLI) do GWN via SSH.

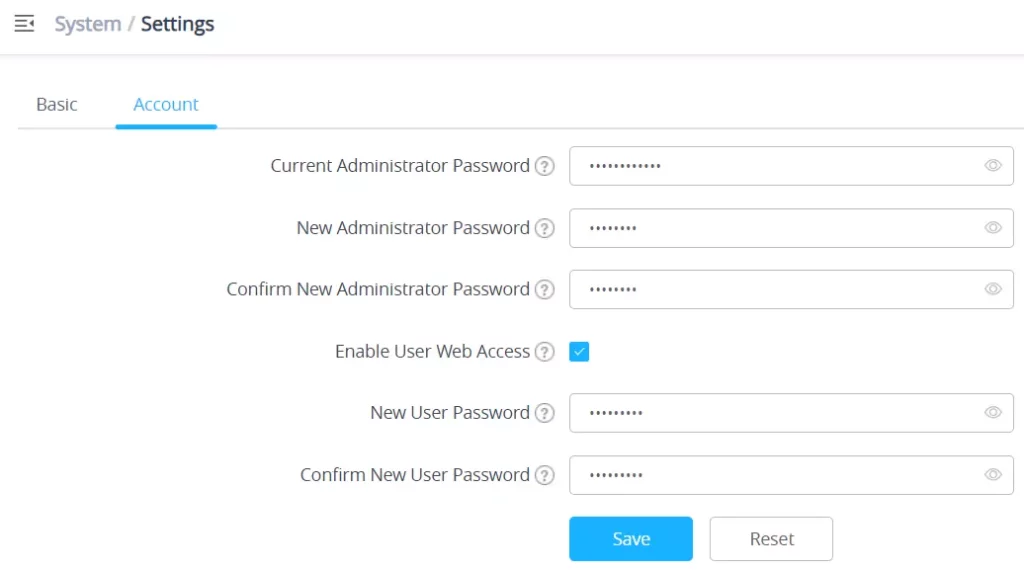

Permite alterar a senha do administrador. A senha deve ter no máximo 32 caracteres alfabéticos e é sensível a maiúsculas/minúsculas.

Permite habilitar o acesso web para contas de usuário não-administrador. O nome de usuário será user.

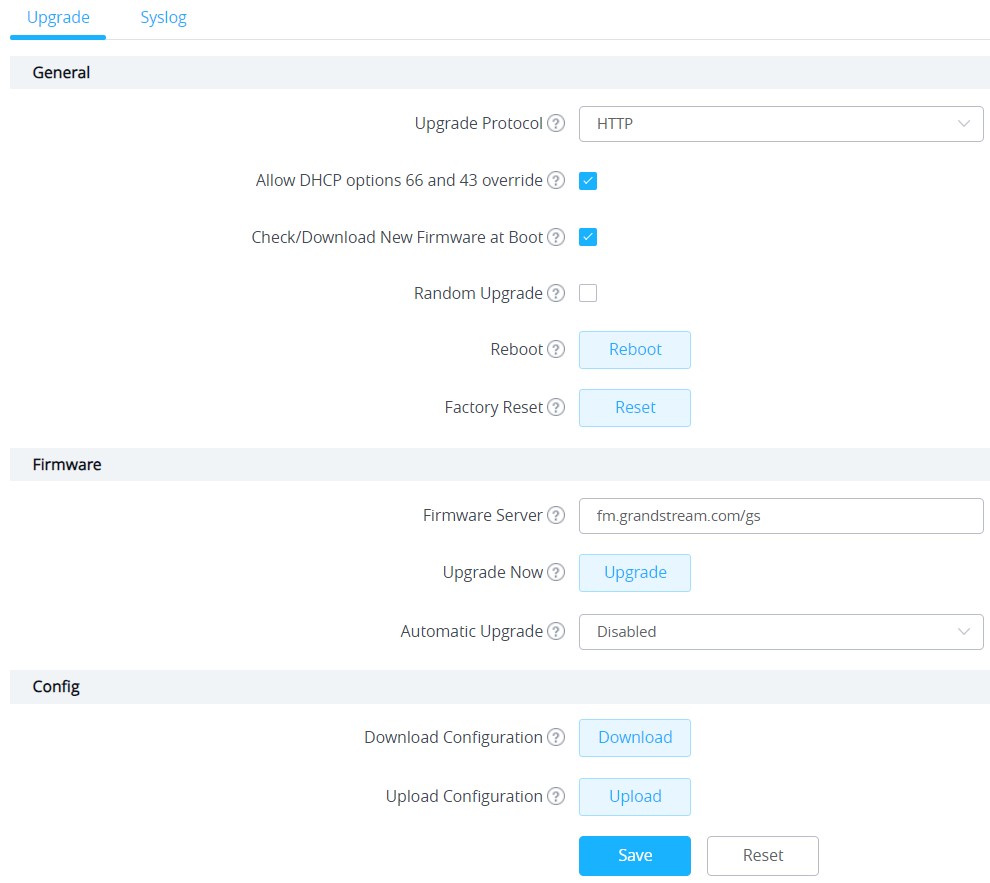

O firmware pode ser atualizado via TFTP/HTTP/HTTPS, configurando o URL/endereço IP do servidor de firmware na página de Manutenção.

Baixe o arquivo de configuração para backup. O AP será reiniciado após a restauração bem-sucedida de um arquivo de configuração.

Permite controlar o tráfego de saída e entrada dos clientes, definindo políticas para negar ou permitir o tráfego com base no protocolo, SSID e destino.

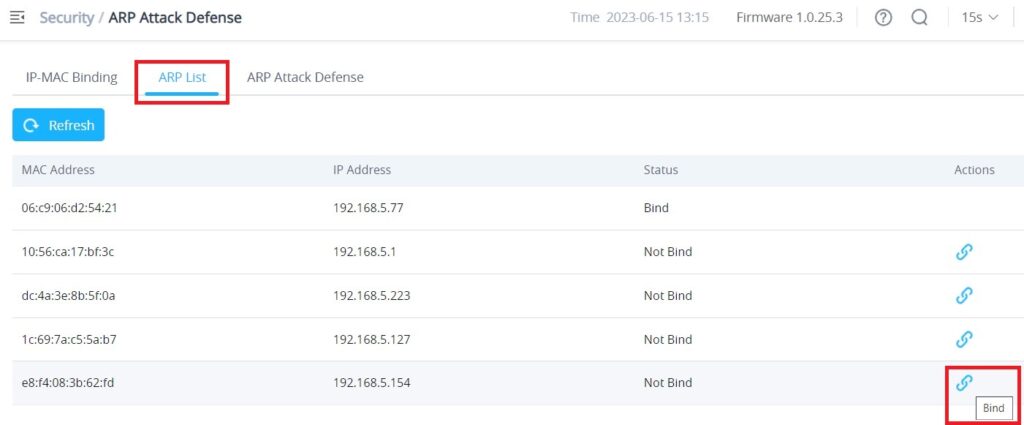

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP (IP-MAC Binding).

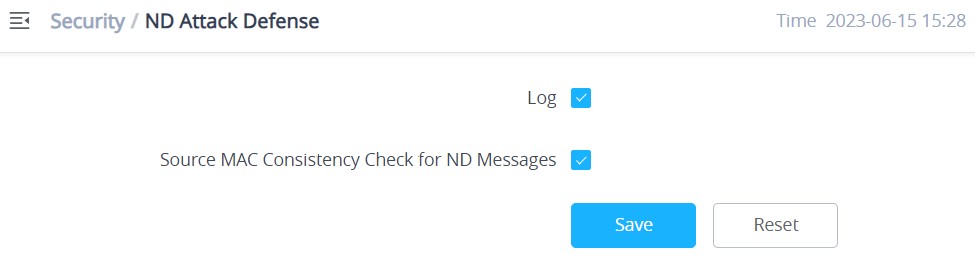

É o equivalente à Defesa ARP para endereços IPv6. O dispositivo verifica a consistência dos endereços MAC de origem para evitar falsificação.
