Grandstream GWN7602 - Guia do Usuário

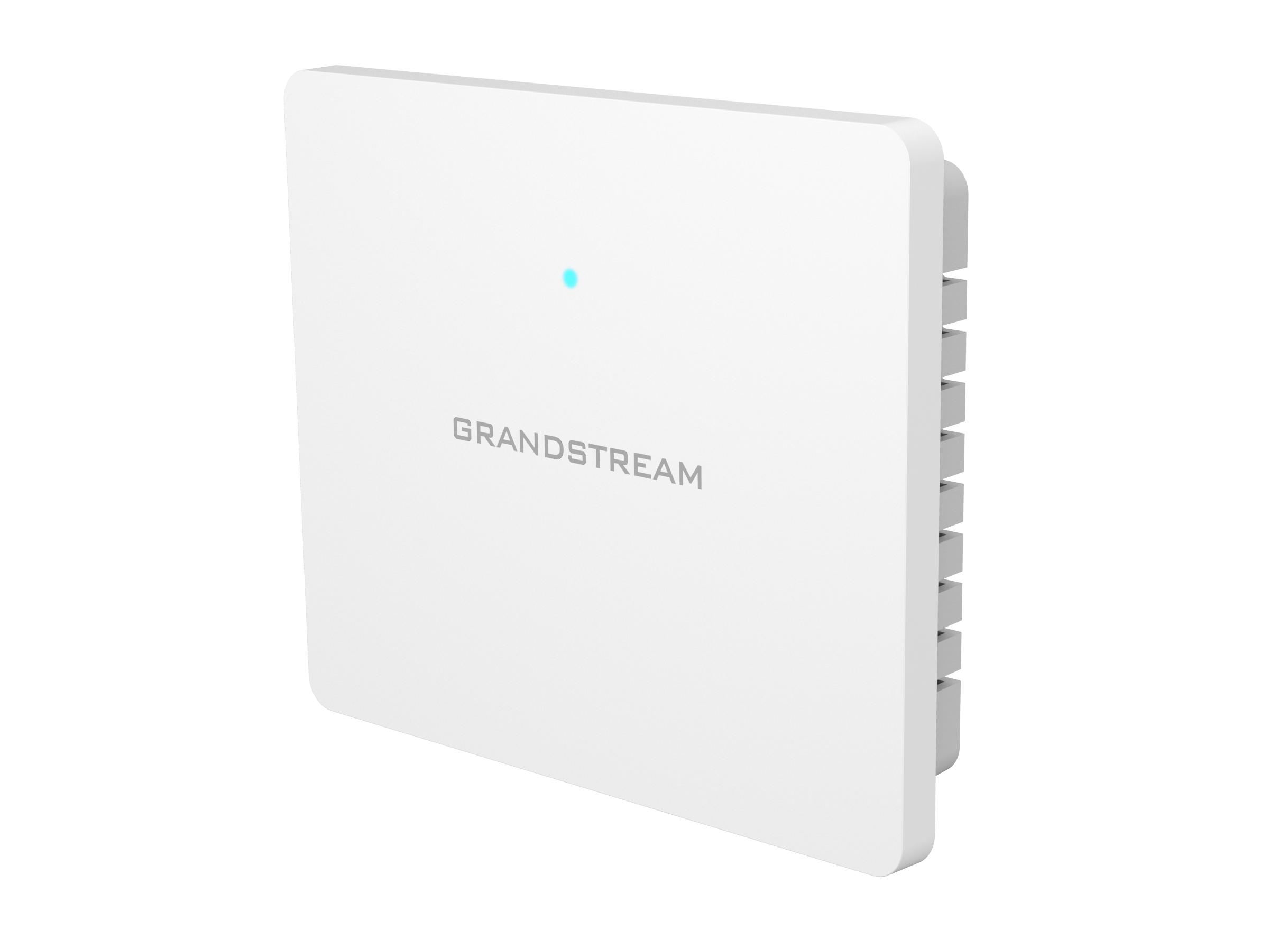

O GWN7602 é um Ponto de Acesso Wireless 802.11ac.

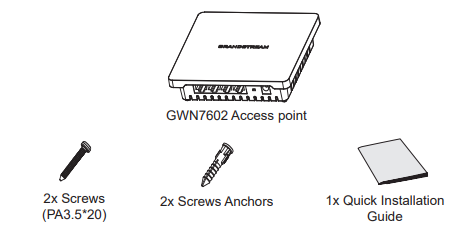

Inclui 2 parafusos PA3.5*20 e 2 buchas para montagem.

Guia de Instalação Rápida.

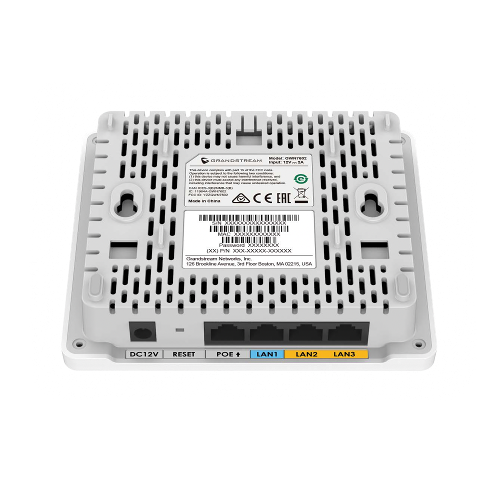

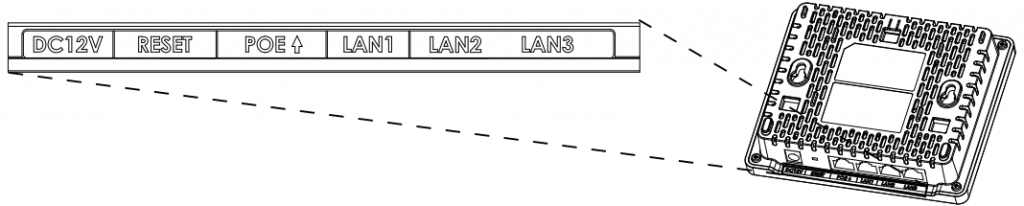

Porta Ethernet RJ45 (10/100/1000Mbps) que suporta entrada PoE/PoE+ para alimentação e uplink de rede.

O GWN7602 possui 3 portas Ethernet 10/100M, sendo 2 delas com saída PSE (Power Sourcing Equipment).

Botão de reset de fábrica. Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

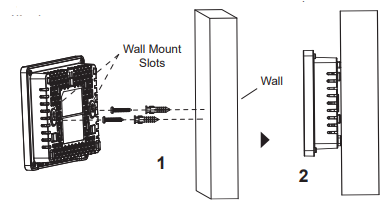

Meça a distância entre os dois slots de montagem na parte traseira do GWN7602 e marque os furos na parede com um lápis.

Perfure os locais marcados, insira as buchas e fixe o GWN7602 na parede usando os slots de montagem.

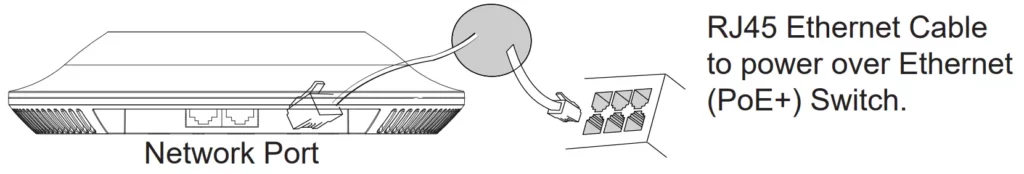

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7602.

Conecte a outra extremidade do cabo à sua rede (recomenda-se um switch PoE/PoE+ para alimentação).

O GWN7602 pode ser alimentado por um adaptador DC 12V (não incluso) ou via PoE/PoE+ pela porta uplink.

Aguarde o GWN7602 inicializar e obter um endereço IP do servidor DHCP.

LED azul sólido: A unidade foi provisionada com sucesso.

LED roxo sólido: A unidade não está provisionada.

LED verde piscando: Atualização de firmware em andamento.

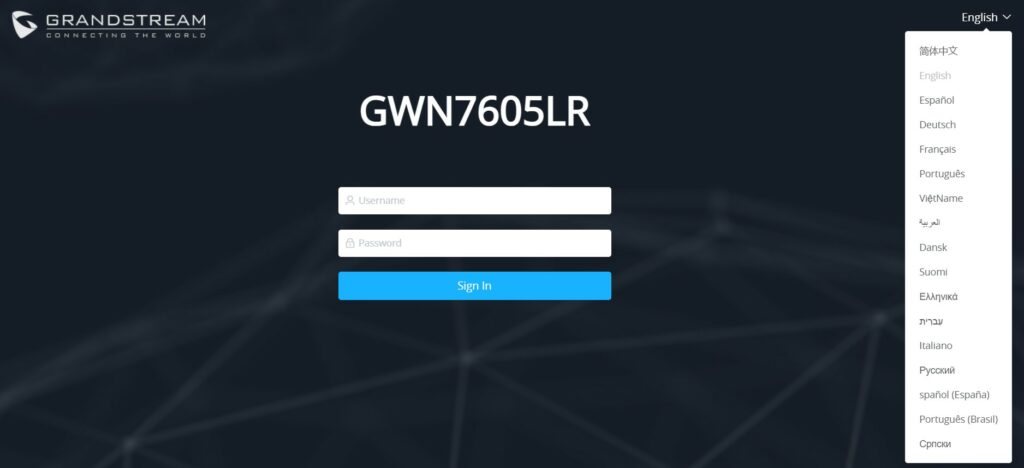

Em um computador na mesma rede, digite no navegador https://gwn_<mac>.local, substituindo <mac> pelos últimos 12 dígitos do MAC do GWN7602.

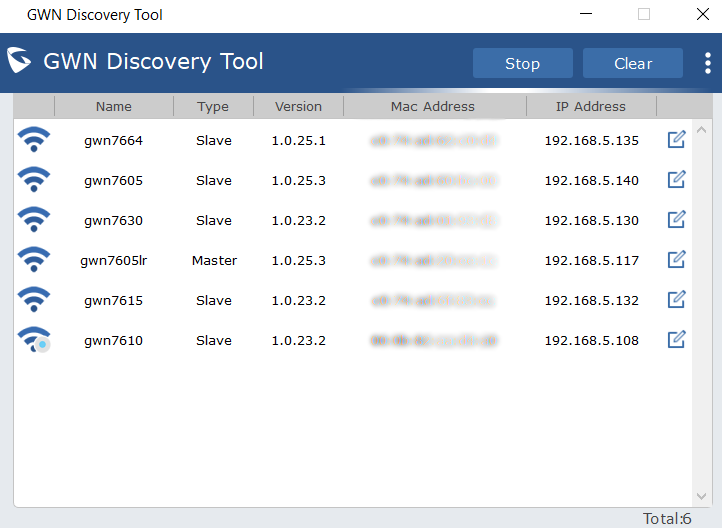

Baixe e instale a Ferramenta de Descoberta GWN. Abra, selecione a interface de rede e clique em "Scan" para listar os APs.

O Modo Master permite que o GWN7602 atue como um Controlador de Ponto de Acesso, gerenciando outros APs GWN76XX de forma centralizada.

O GWN7602 pode ser pareado como um AP Slave, sendo gerenciado por outro AP Master, um roteador GWN, ou pelas plataformas GDMS/GWN Manager.

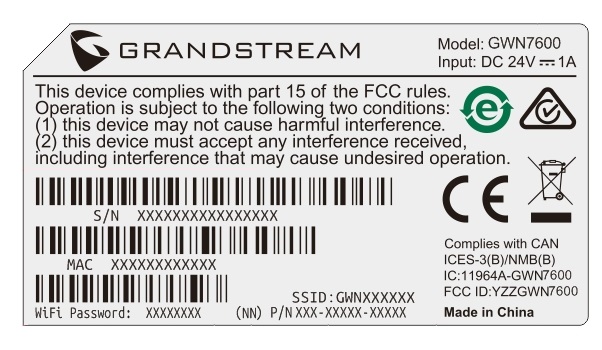

O GWN7602 transmite um SSID padrão (GWN[últimos 6 dígitos do MAC]) com senha aleatória, impressa na etiqueta MAC da unidade.

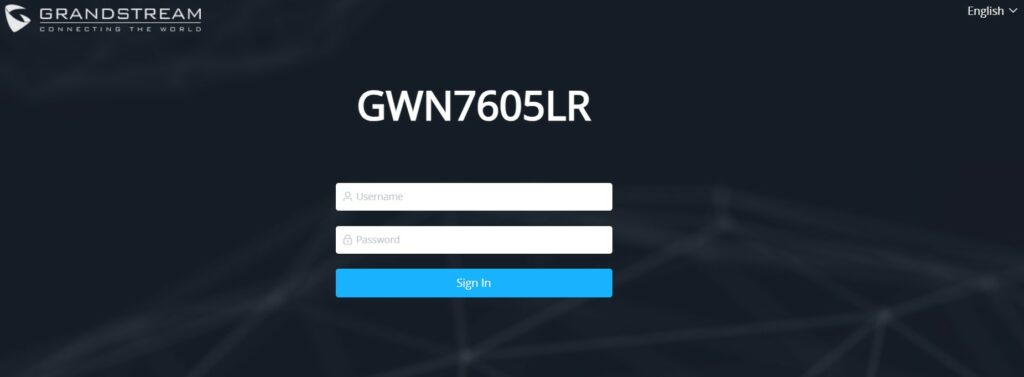

O nome de usuário padrão é admin e a senha é a Senha Wi-Fi Padrão exclusiva, encontrada na etiqueta traseira do dispositivo.

No AP Master, vá para Access Points → Configuration e use a função "Discover" para encontrar e parear APs Slave na mesma rede.

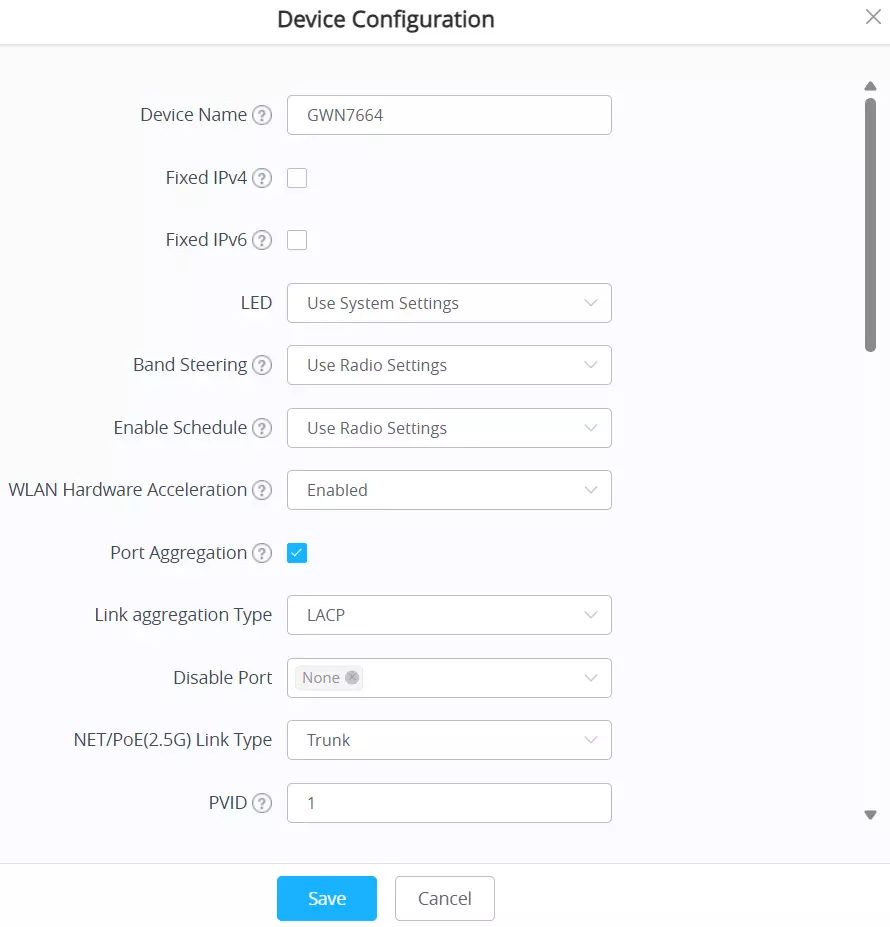

Defina o nome do GWN7602 para identificá-lo junto ao seu endereço MAC.

Marque esta opção para configurar o dispositivo com um IP estático (IPv4 ou IPv6). Deve estar na mesma sub-rede do Grupo de Rede padrão.

Configure o LED: Use as Configurações do Sistema, Sempre Ligado, Sempre Desligado ou Agendamento.

Ajuda a redirecionar clientes para a banda de rádio mais apropriada (2.4G ou 5G) para aumentar a eficiência e o throughput. Opções: Desabilitar, 2G em Prioridade, 5G em Prioridade ou Balancear.

Permite desabilitar ou habilitar individualmente as bandas de 2.4GHz ou 5GHz no AP.

Configure a Largura do Canal (20/40/80 MHz), o Canal (Auto/Específico) e a Potência do Rádio (Baixa, Média, Alta, Personalizada ou Usar Configurações de Rádio).

O GWN7602 suporta um total de até 8 SSIDs (5 por rádio, 2.4GHz e 5GHz).

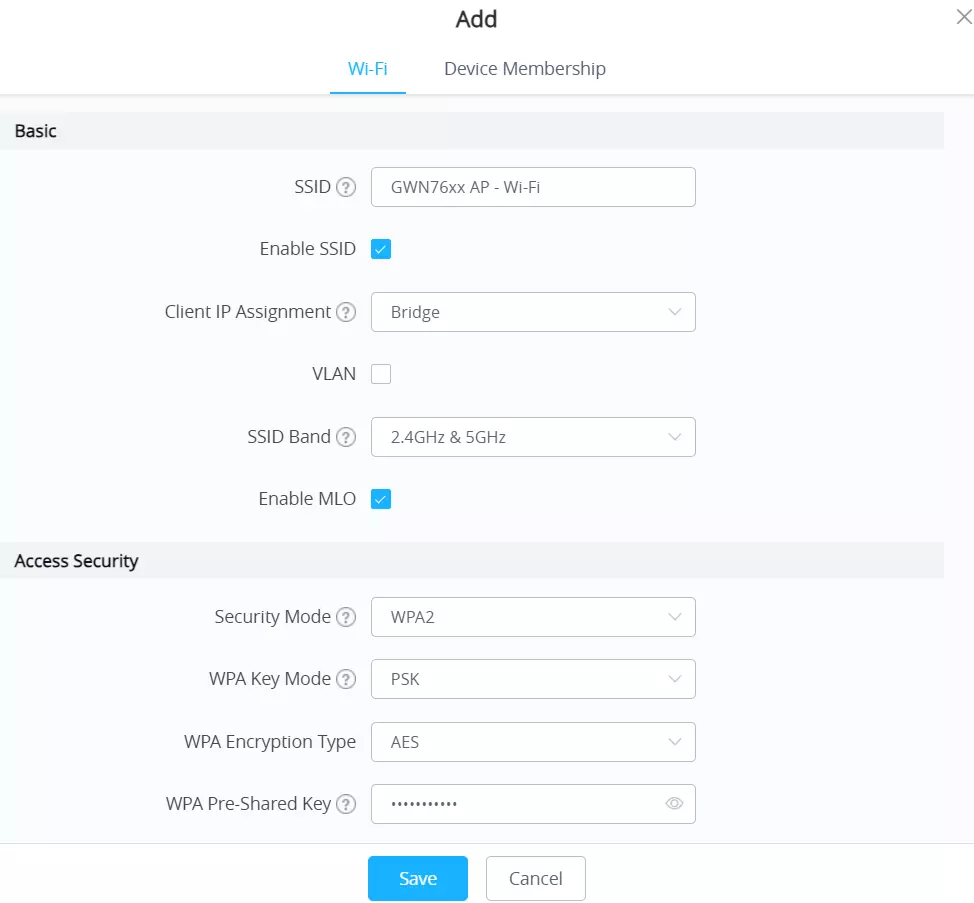

Defina o Nome do SSID, Habilite o SSID, escolha a Atribuição de IP do Cliente (Bridge/NAT), o ID da VLAN (se em Bridge) e a Banda Wi-Fi (2.4GHz ou 5GHz).

Configure o Modo de Segurança (WEP, WPA/WPA2-PSK, WPA/WPA2 Enterprise), o Modo de Chave WPA (PSK, 802.1X, PPSK) e a Chave Pré-Compartilhada (PSK).

Bloqueia qualquer conexão TCP/IP entre clientes conectados ao GWN7602, aumentando a segurança em redes de convidados/públicas. Modos disponíveis: Rádio, Internet, MAC do Gateway, MAC Personalizado.

Ocultar SSID, Supressão de Multicast/Broadcast (para descartar pacotes, exceto DHCP/ARP/IGMP/ND) e Conversão de Multicast IP para Unicast (Modo Ativo).

Acesse Web GUI → Clientes para visualizar e gerenciar clientes conectados, incluindo bloqueio de MAC e liberação de concessão de IP.

Gerencie a lista negra global de clientes que serão bloqueados de acessar a rede Wi-Fi. O limite é de 256 entradas para o GWN7602.

Permite definir um tempo fixo de conexão para os clientes, após o qual eles são desconectados até que o período de espera configurável seja atingido.

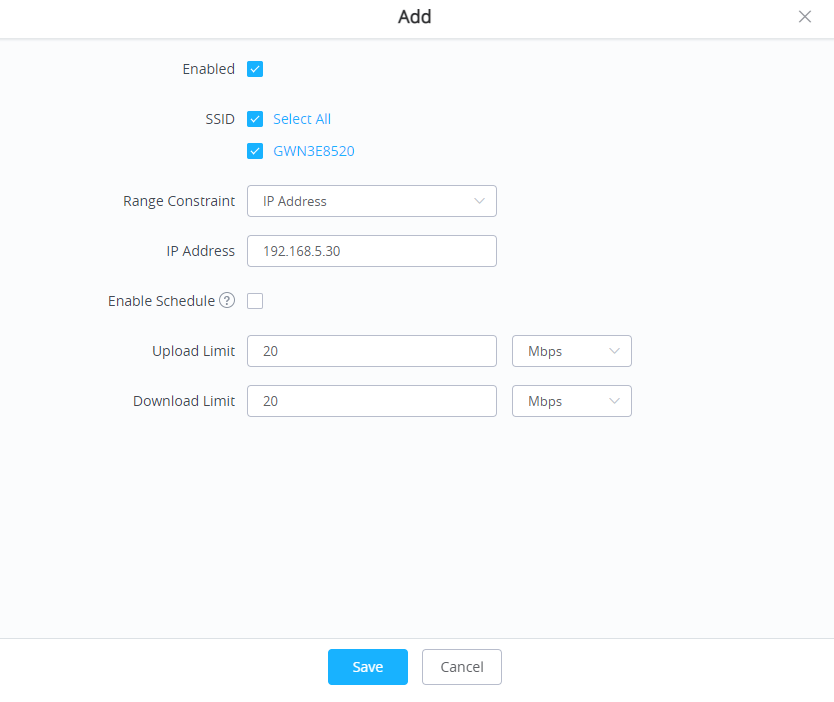

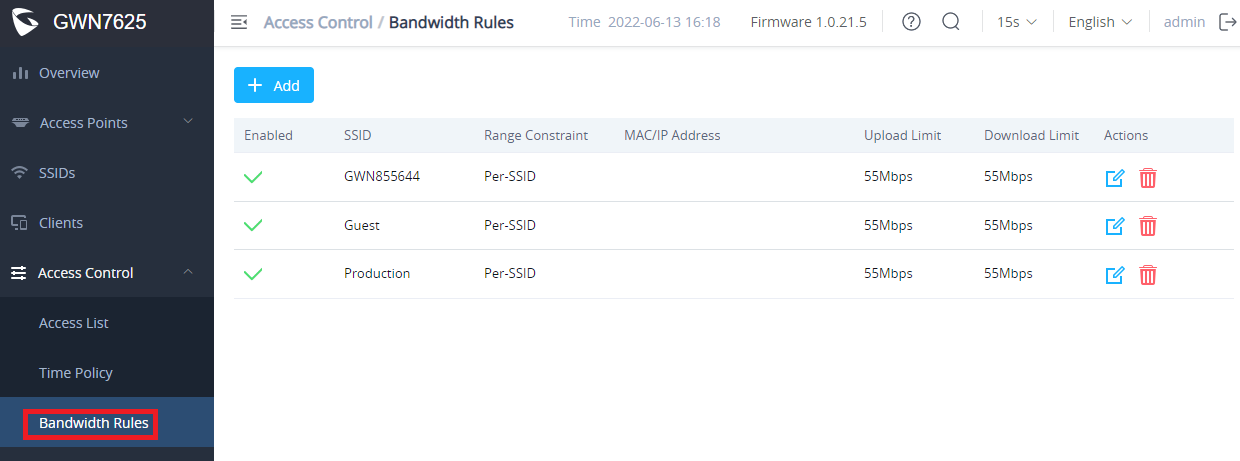

Permite limitar a utilização de largura de banda por SSID ou por cliente (endereço MAC ou endereço IP), definindo limites de Upload e Download (Kbps ou Mbps).

Permite criar senhas Wi-Fi por grupo de clientes ou por endereço MAC, em vez de usar uma única senha para todos. O limite máximo é de 300 contas PPSK.

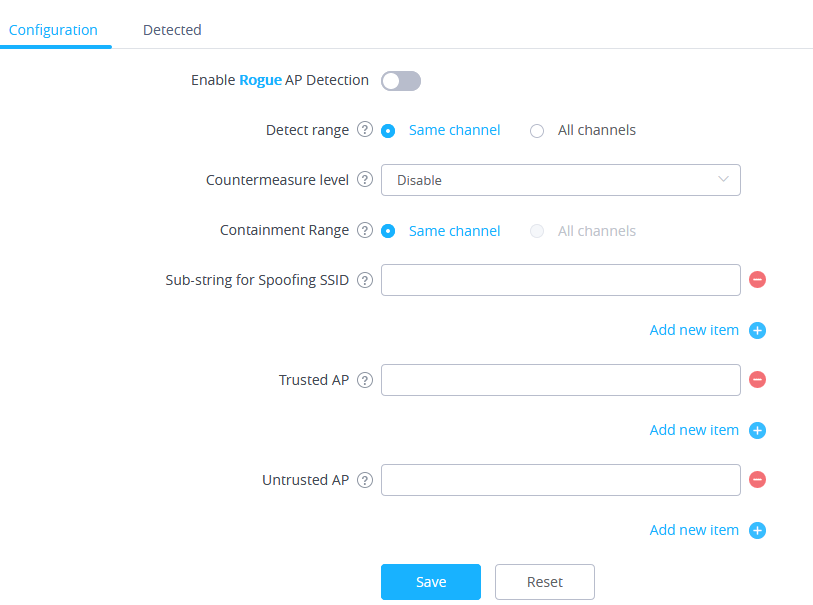

Permite detectar e prevenir intrusões maliciosas na rede, listando APs não confiáveis. O modo de detecção pode ser no "Mesmo canal" ou "Todos os canais".

Permite controlar o tráfego de saída (Outbound) e entrada (Inbound) dos clientes, definindo políticas de Permitir ou Negar com base em protocolo, SSID e destino.

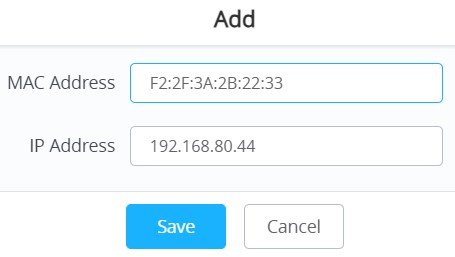

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP específico (IP-MAC Binding).

É o equivalente à Defesa ARP, mas para endereços IPv6. Habilita a verificação de consistência do MAC de origem para mensagens ND.

Permite criar e gerenciar múltiplos pools de servidor DHCP, que podem ser mapeados a um SSID usando uma tag VLAN.

Define um pool de endereços do qual os clientes Wi-Fi obterão seu IP, fazendo com que o AP atue como um roteador residencial leve.

Permite configurar DHCP estático, vinculando um endereço IP a um endereço MAC específico para garantir que o IP do cliente não mude.

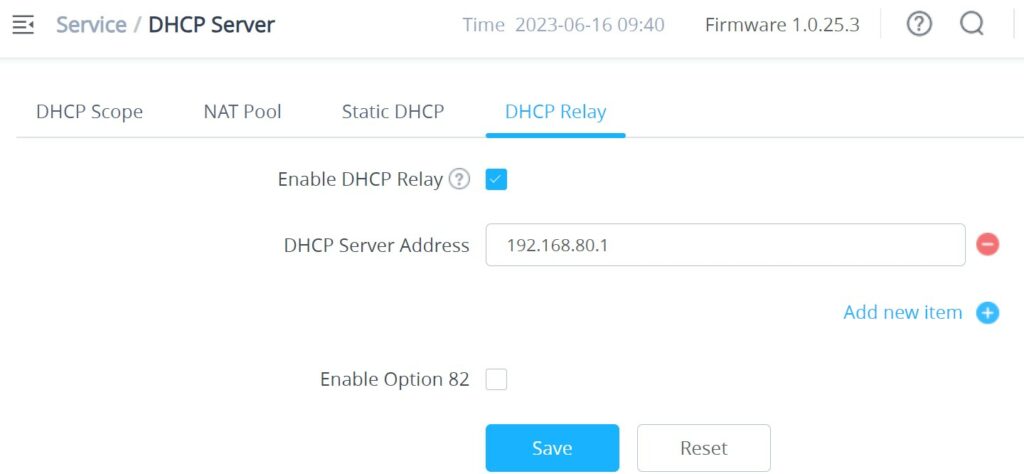

O GWN7602 pode ser configurado como um agente de retransmissão DHCP (DHCP Relay) para encaminhar endereços IP de um servidor DHCP centralizado.

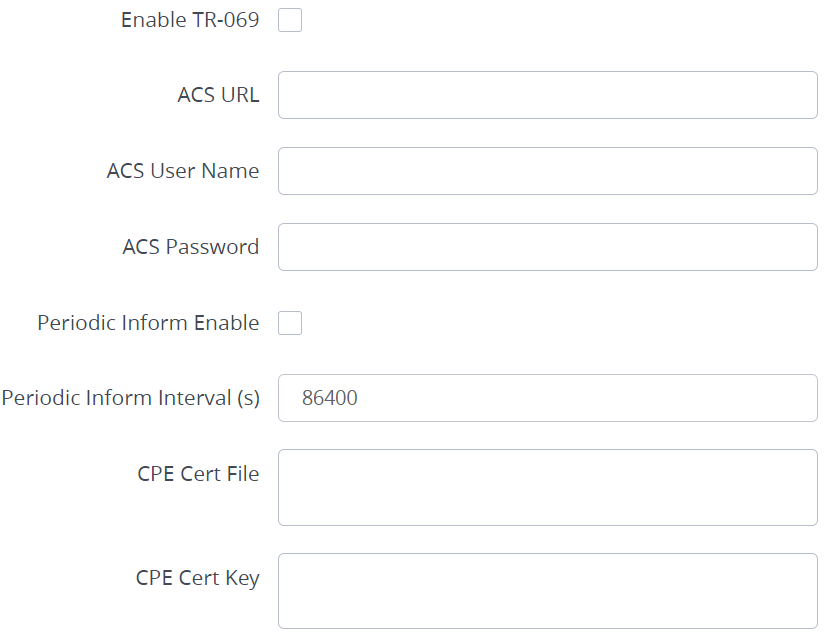

Permite habilitar o protocolo TR-069 para configuração remota e segura. Se habilitado, o dispositivo não poderá mais ser gerenciado pelo GDMS Networking.

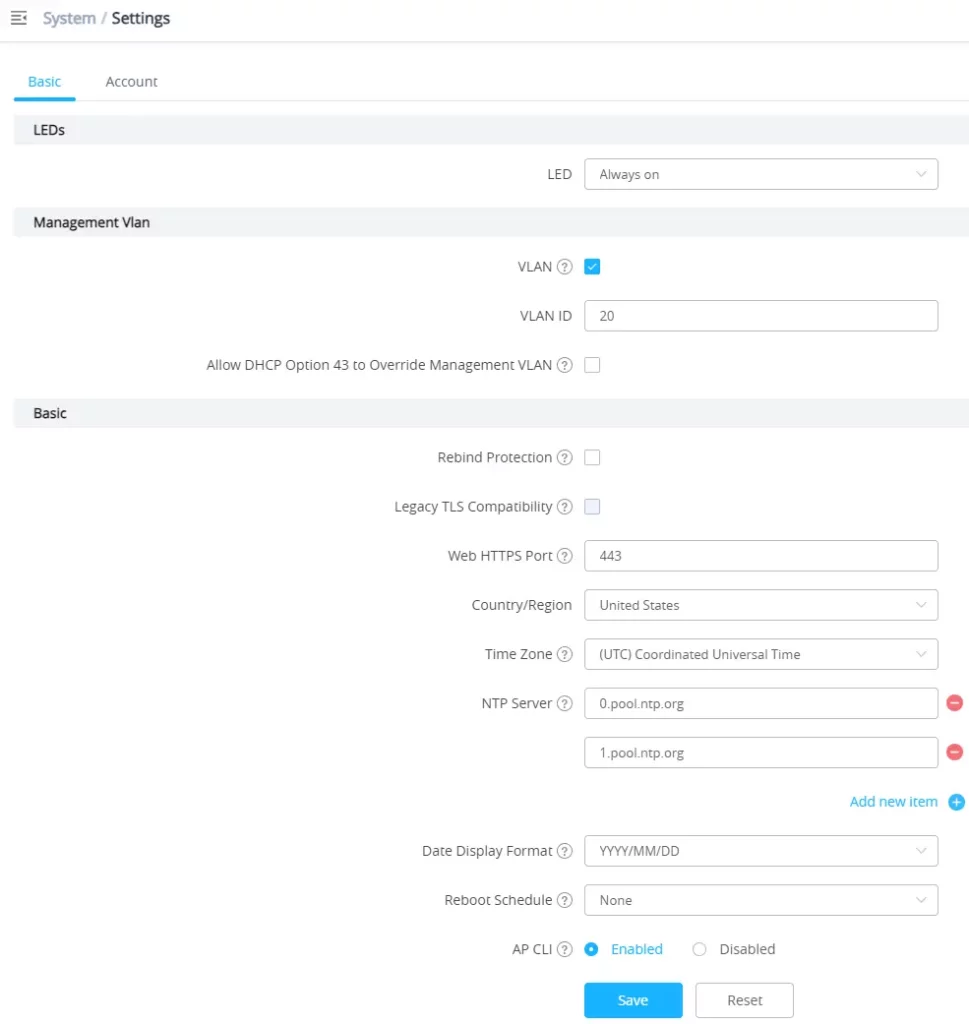

Configure o status do LED: Sempre Ligado, Sempre Desligado ou Agendamento (para especificar um cronograma).

Habilita ou desabilita a tag VLAN para o tráfego de gerenciamento. Se habilitado, o AP obterá o IP dessa VLAN. Especifique o ID da VLAN.

Defina o País/Região, o Fuso Horário e o Servidor NTP para sincronização de tempo.

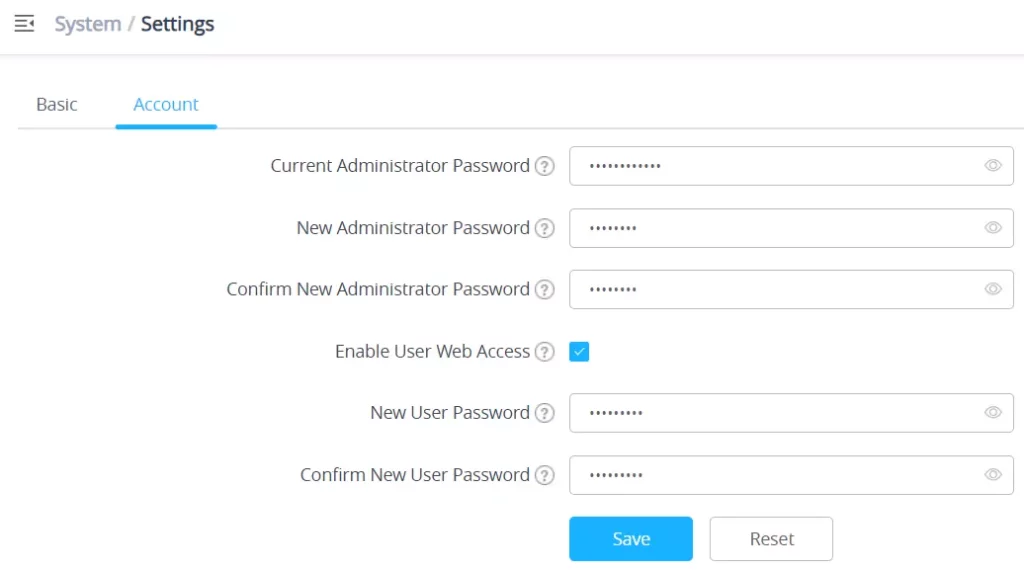

Permite alterar a senha do administrador (máximo de 32 caracteres, sensível a maiúsculas/minúsculas).

Permite habilitar o acesso web para contas de usuário não administradoras. O nome de usuário será user.

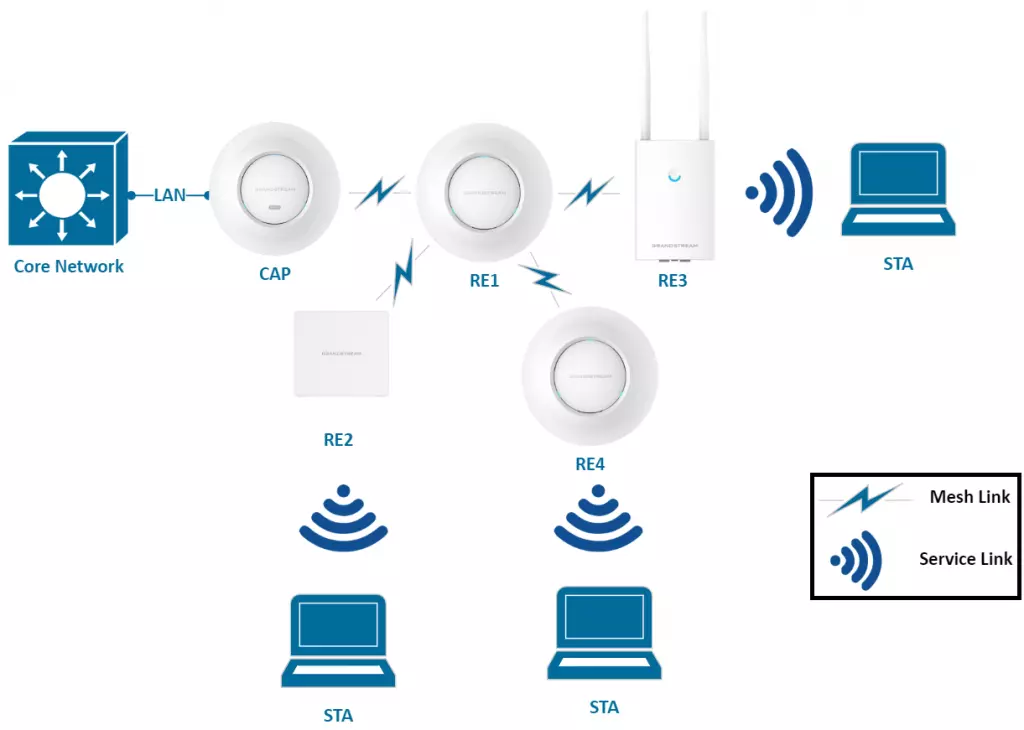

Uma Rede Mesh cria uma conexão wireless contínua entre múltiplos APs, permitindo o roteamento eficiente do tráfego de dados.

CAP (Ponto de Acesso Central): AP com conexão cabeada. RE (Extensor de Alcance): AP com conexão wireless (uplink) ao CAP.

Ative o recurso Mesh em Sistema → Configurações → Mesh. Por padrão, está desabilitado.

O GWN7602 utiliza a banda de 5GHz para conexões de backhaul Mesh entre os pontos de acesso.

Define o número de APs que podem ser conectados em cascata sem fio. Deve ser um número inteiro entre 1 e 3.

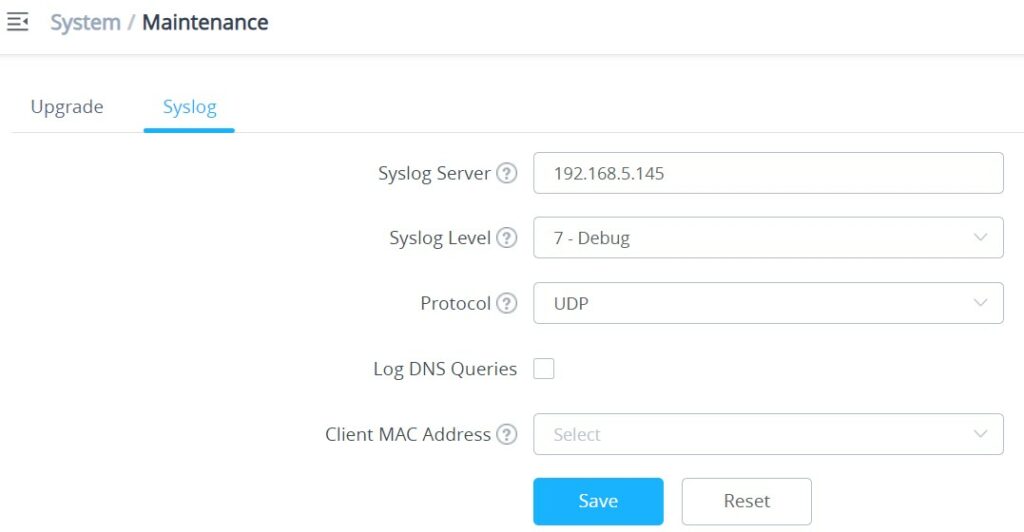

Permite enviar informações de log para um servidor remoto (Syslog Server). Insira o endereço IP/URL do servidor e selecione o Nível de Syslog (Emergency, Alert, Critical, Error, Warning, Notice, Information, Debug).

Marque para registrar Consultas DNS. Você também pode configurar o endereço MAC do cliente para consultas de log específicas.

Habilite a Notificação por E-mail para receber alertas sobre eventos do sistema.

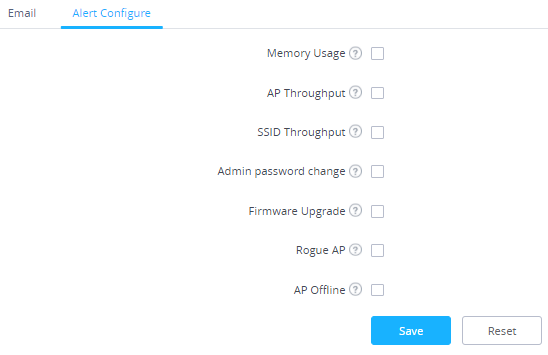

Selecione os eventos do sistema que devem gerar notificações por e-mail, como Uso de Memória, Throughput do AP/SSID, Mudança de Senha Admin, Atualização de Firmware e AP Offline.

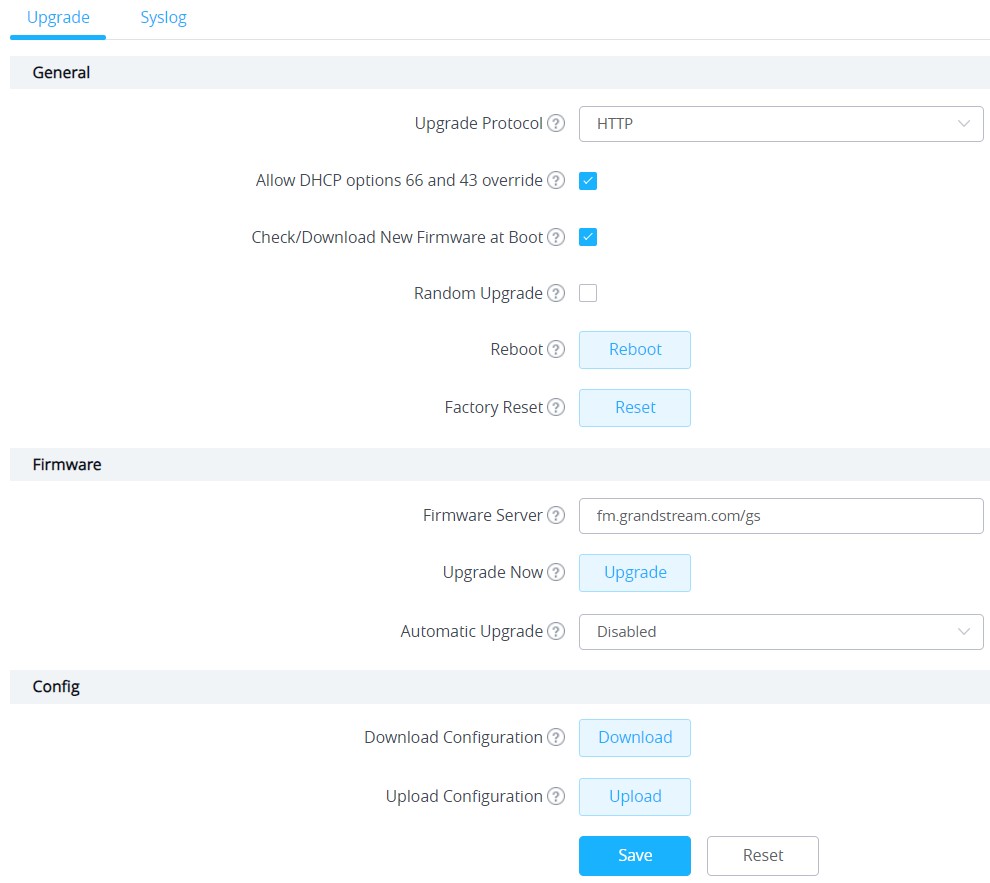

O GWN7602 pode ser atualizado via TFTP/HTTP/HTTPS, configurando a URL ou Endereço IP do servidor de firmware.

Acesse a configuração de atualização em Web GUI → Configurações do Sistema → Manutenção → Atualização.

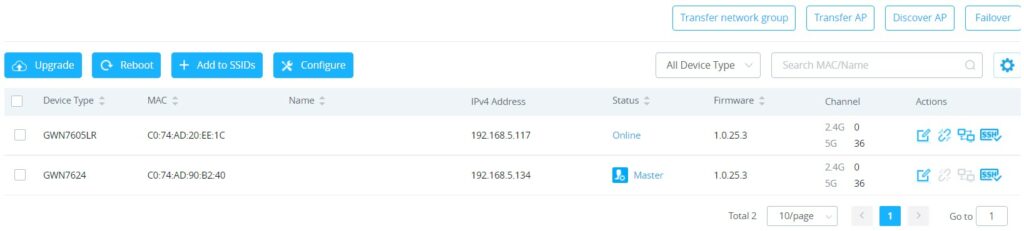

Se o GWN7602 estiver atuando como Controlador Master, você pode atualizar os APs Slave pareados acessando Access Points.

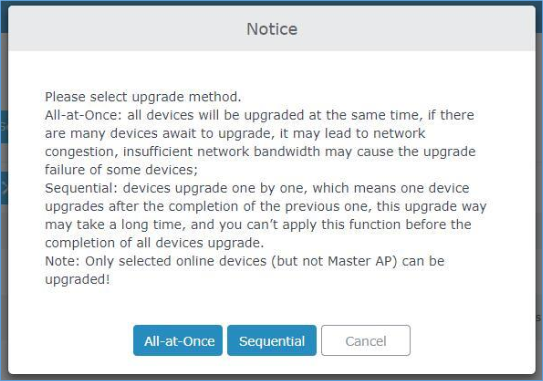

Ao atualizar múltiplos APs Slave, escolha "Sequential" (Sequencial) para evitar interrupção total do serviço Wi-Fi, atualizando os dispositivos um por um.

Baixe o arquivo de configuração do GWN7602 para fins de restauração, acessando Web GUI → Configurações do Sistema → Manutenção → Atualização.

Carregue um arquivo de configuração salvo. O GWN7602 será reiniciado após a restauração bem-sucedida do arquivo.

Você pode reiniciar o dispositivo na mesma página de Manutenção, clicando no botão de Reinicialização.

O botão de Restauração de Fábrica apagará todas as configurações e restaurará o GWN7602 aos padrões de fábrica.

Pressione o botão RESET (pin-hole) na parte traseira do dispositivo por 7 segundos para forçar a restauração de fábrica.
