Grandstream GWN7600LR - Guia do Usuário

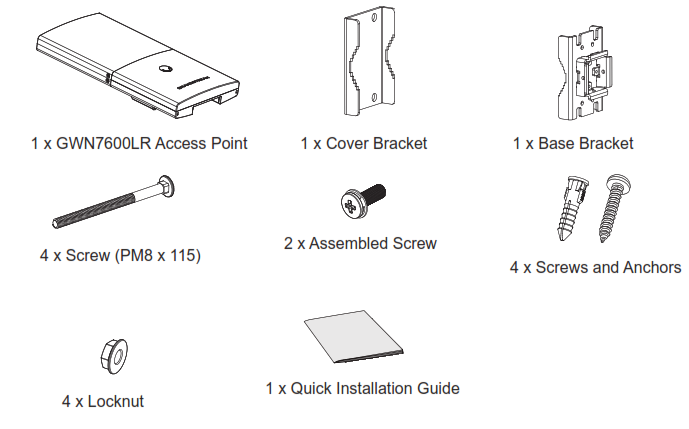

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7600LR.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN da sua rede (use um switch PoE/PoE+).

O GWN7600LR pode ser alimentado usando um switch PoE (802.3af) / PoE+ (802.3at) através da porta PoE/NET. A energia e a conectividade de rede são fornecidas pela mesma porta.

Aguarde o GWN7600LR inicializar e adquirir um endereço IP do Servidor DHCP.

Alterações ou modificações não aprovadas pela Grandstream podem anular a garantia do fabricante.

Porta Ethernet RJ45 (10/100/1000Mbps) que suporta alimentação PoE/PoE+.

Porta Ethernet RJ45 (10/100/1000Mbps) para conexão ao seu roteador ou a outro AP da série GWN76XX.

Botão de restauração de fábrica. Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reiniciará a unidade.

O painel do GWN7600LR exibe diferentes padrões de LED para indicar o status (ligado, provisionado, em atualização, etc.).

O GWN7600LR é um modelo externo e não possui porta USB ou conector de adaptador de energia DC.

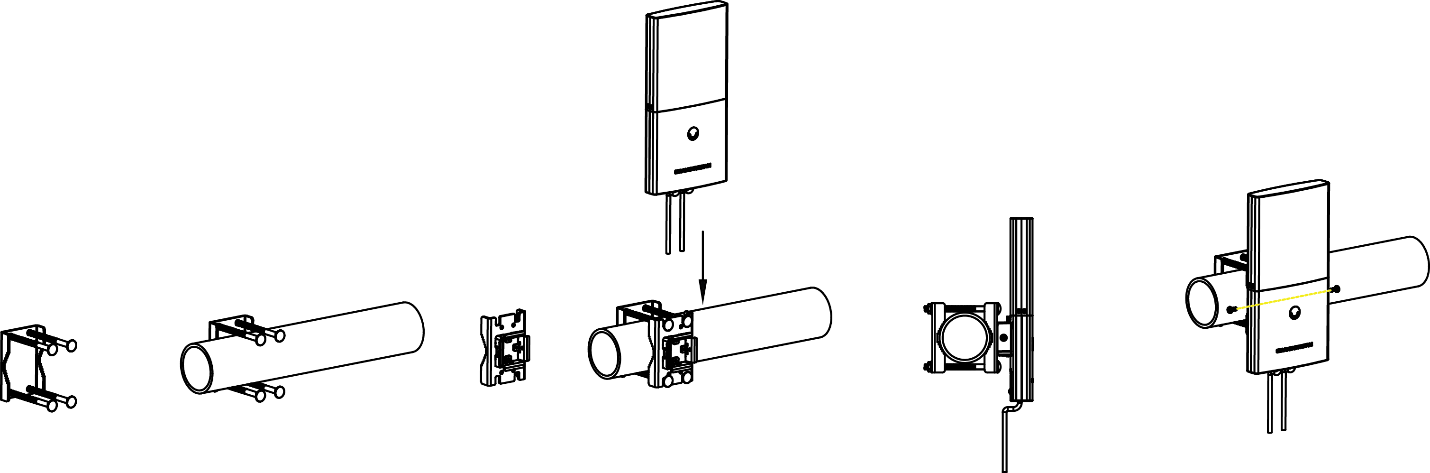

Prepare o Suporte de Cobertura inserindo os 4 parafusos (PM8) nos orifícios correspondentes.

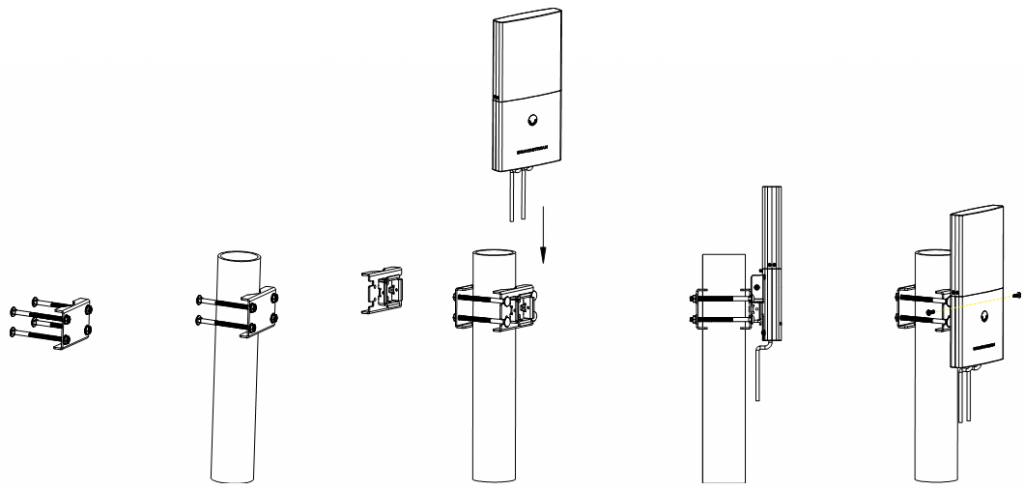

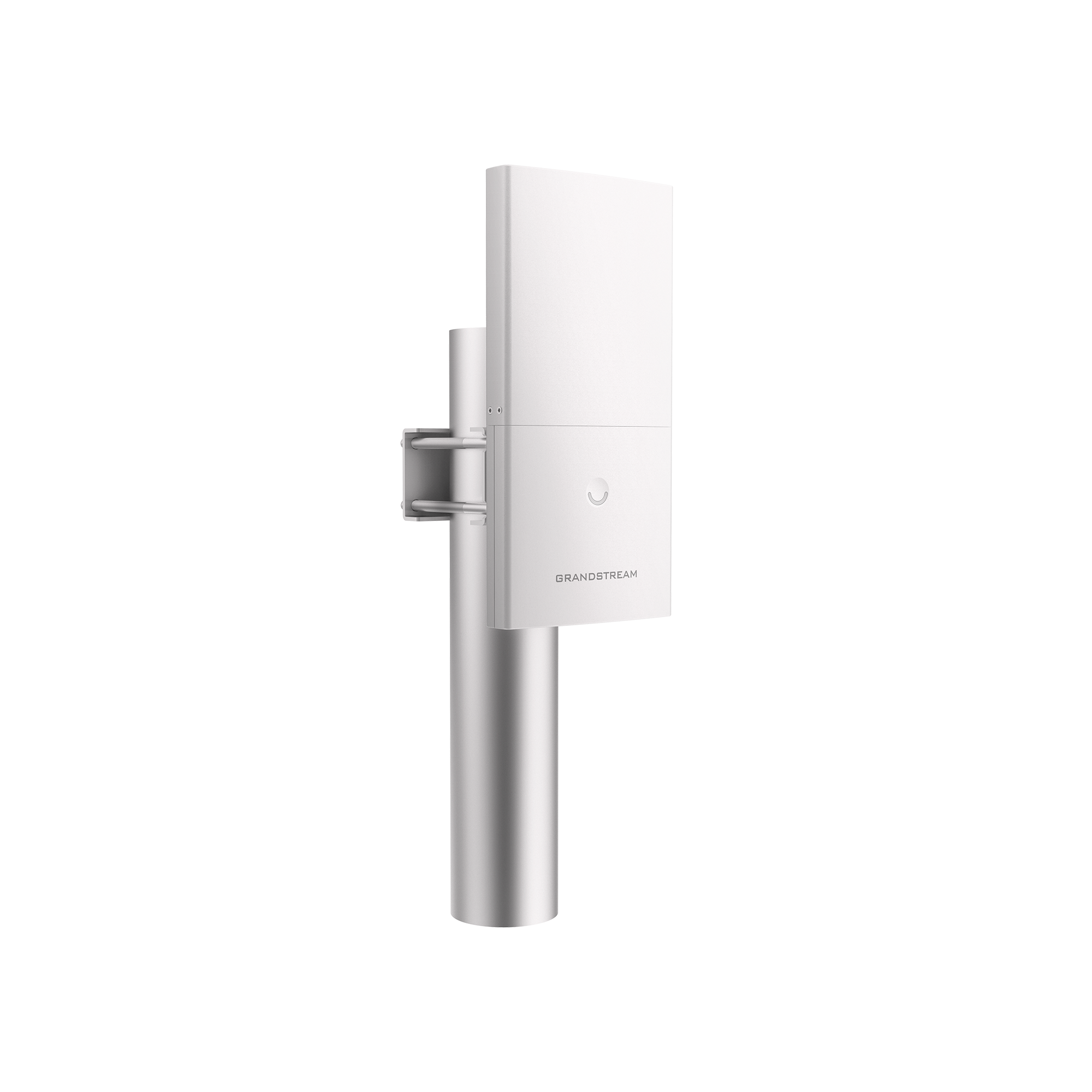

Fixe o Suporte de Cobertura com parafusos no Parafuso de Montagem vertical/horizontal onde o GWN7600LR será instalado.

Monte o Suporte Base com o Suporte de Cobertura usando as porcas de travamento e parafusos (PM8) fornecidos.

Conecte o cabo Ethernet (RJ45) às portas corretas do seu GWN7600LR.

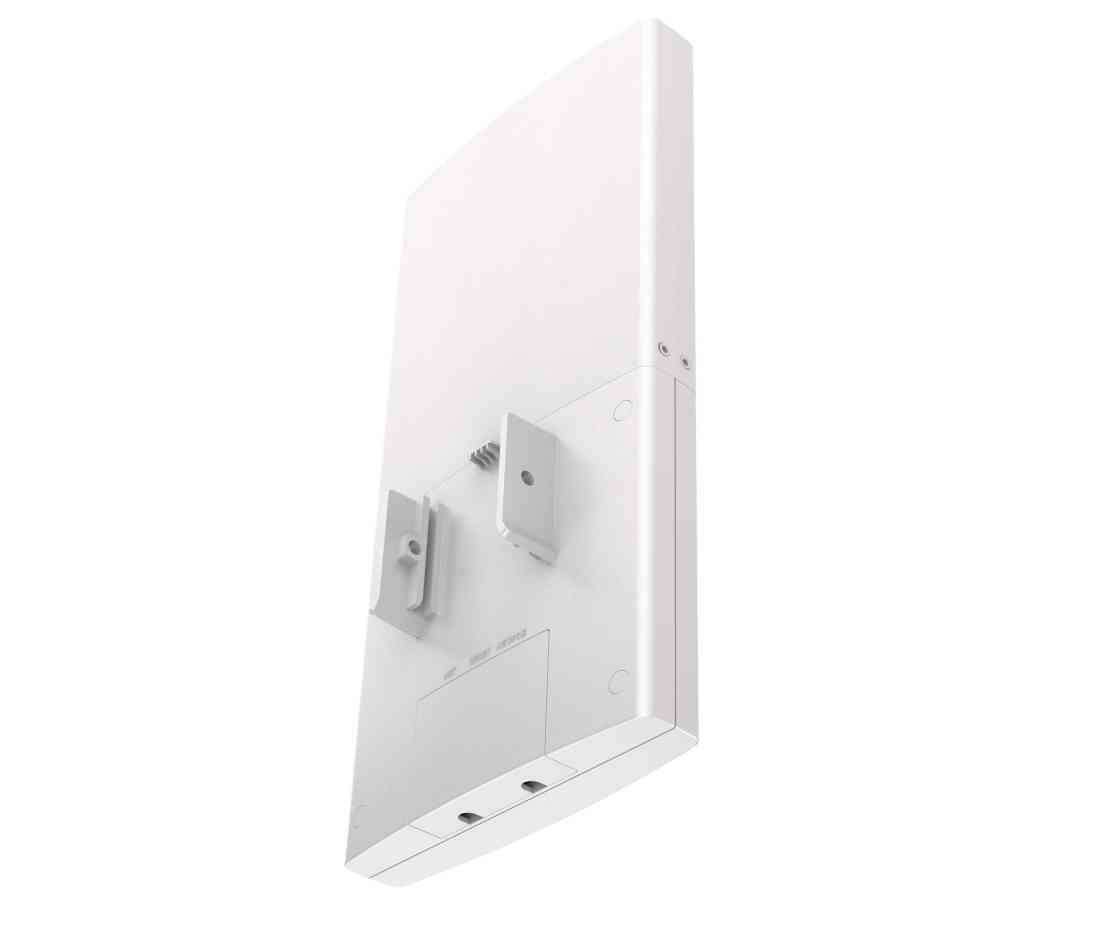

Alinhe o GWN7600LR com o Suporte Base e puxe-o para baixo até a posição correta.

Localize o endereço MAC nos adesivos da unidade (na parte traseira do dispositivo ou na embalagem).

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local/ (ex: https://gwn_000b828b5830.local/).

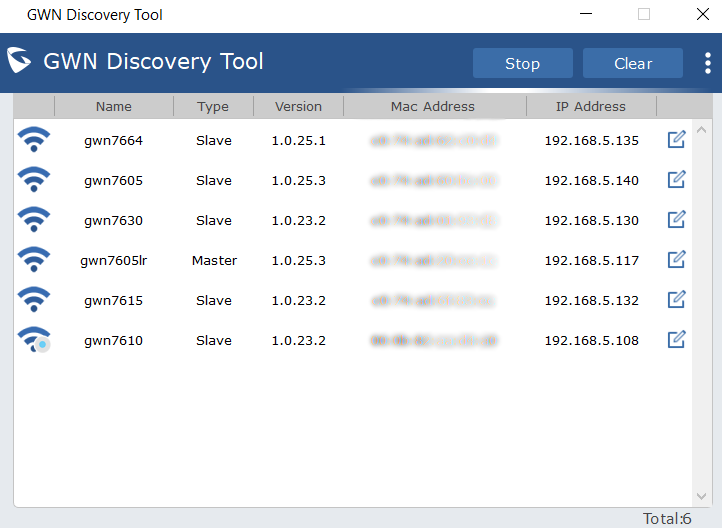

Baixe e instale a Ferramenta de Descoberta GWN (GWN Discovery Tool) no site da Grandstream.

Abra a ferramenta, selecione a interface de rede e clique em "Scan". A ferramenta listará todos os APs GWN76XX conectados.

Clique em "Manage Device" para ser redirecionado à interface de configuração ou digite o endereço IP exibido manualmente no navegador.

Certifique-se de que o computador esteja conectado à mesma rede local do GWN7600LR e que o dispositivo esteja ligado corretamente.

Abra um navegador e digite a URL usando o endereço MAC ou o endereço IP no formato http(s)://Endereço_IP.

O nome de usuário padrão do administrador é sempre admin e a senha é a Senha Wi-Fi padrão exclusiva, disponível no adesivo na parte traseira da unidade.

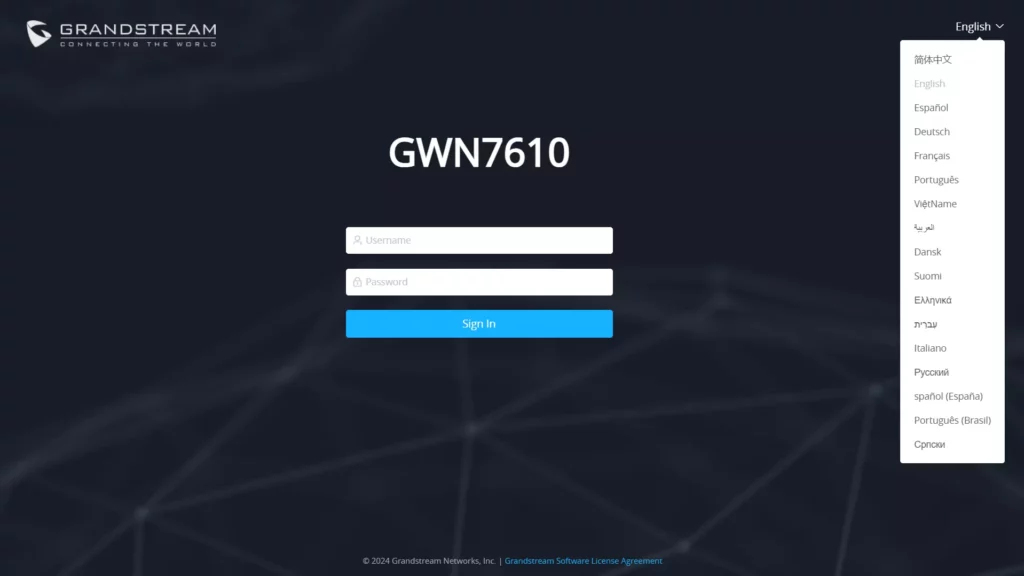

A GUI Web suporta 17 idiomas. O idioma pode ser selecionado no canto superior direito antes ou depois do login.

O acesso à interface web será bloqueado por 15 minutos após 5 falhas de login.

O Modo Master permite que o GWN7600LR atue como Controlador de Ponto de Acesso, gerenciando outros APs de forma centralizada.

Para gerenciar APs remotos, configure o endereço IP do AP Master na Opção 43 do DHCP. O AP Slave usará essa informação para se conectar remotamente.

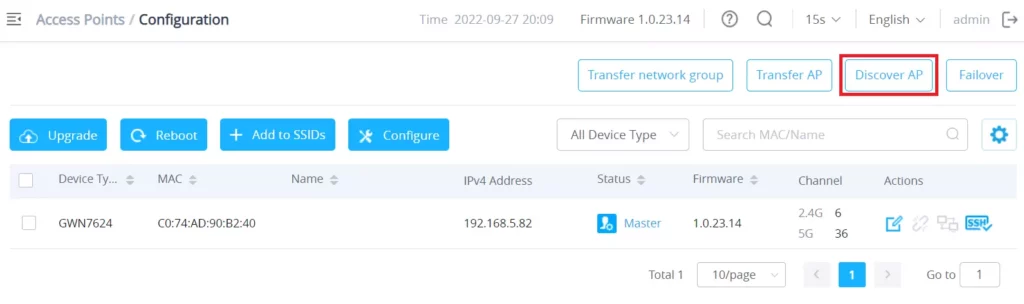

Acesse a GUI Web do Master e vá para Access Points → Configuration. Clique no ícone de descoberta para encontrar APs na rede local.

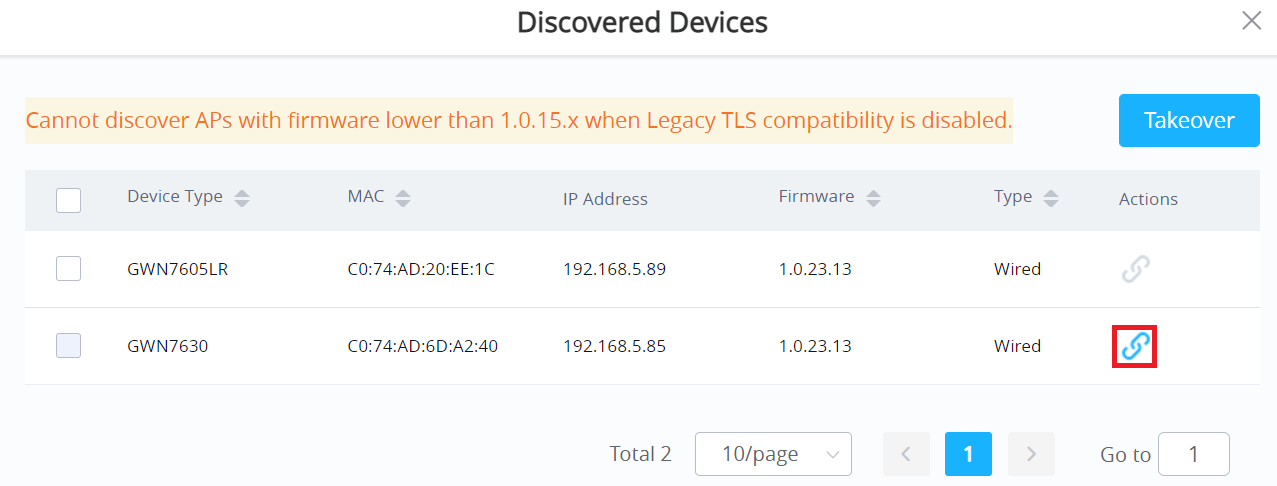

Na lista de dispositivos descobertos, clique em "Parear" (Pair) nas Ações para adicionar o AP como Slave ao Master GWN7600LR.

Para localizar um AP Slave, vá para Access Points → Status e clique no ícone de localização. Os LEDs do AP correspondente começarão a piscar.

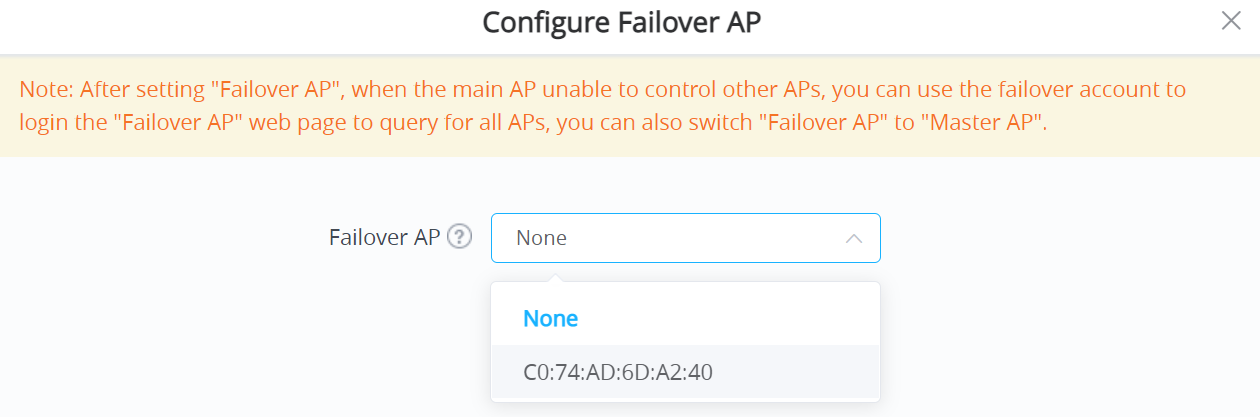

Em uma arquitetura Master-Slave, é possível especificar um AP Slave como Master de Failover para redundância e evitar um ponto único de falha.

Se o Master primário cair, o Slave de Failover se promoverá a Master temporário em 20 a 30 minutos. Se o Master original voltar, ele retorna ao modo Slave.

O recurso Takeover é usado para reparear APs Slaves cujo Master ficou offline, associando-os a outro AP Master na mesma sub-rede.

Para realizar o Takeover, é necessário inserir a Chave de Takeover, que é a senha de administrador do Master AP anterior.

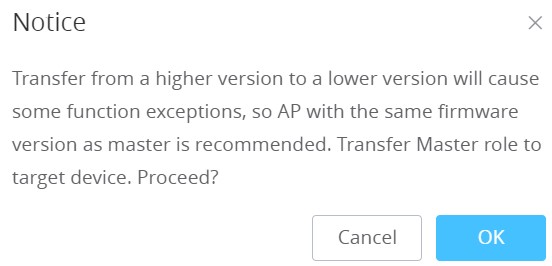

O administrador pode transferir a função Master para qualquer AP Slave já pareado, que passará a gerenciar todos os APs da rede.

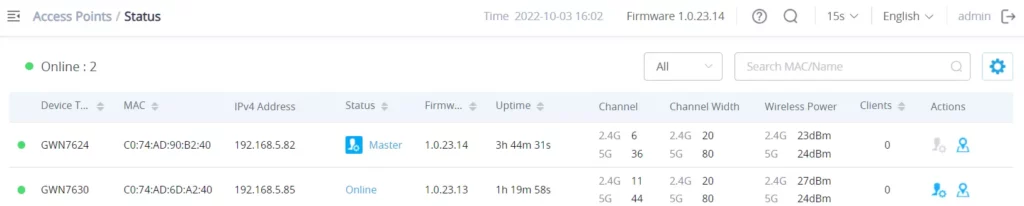

A página Status lista todos os APs da rede, permitindo operações básicas como localizar o dispositivo (piscar LEDs) ou limpar dados de uso.

A aba "Info" mostra dados gerais (firmware, IP, Uptime). A aba "Current Client" exibe os clientes conectados a este AP.

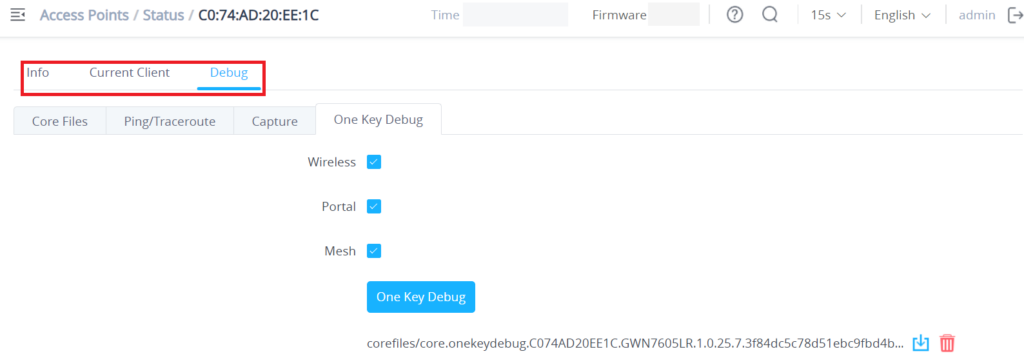

A última aba fornece ferramentas de diagnóstico, incluindo Arquivos Core, Ping/Traceroute, Captura de Tráfego e Debug de Uma Chave.

Na página Configuração, selecione um AP e clique no botão de configuração para ajustar as configurações específicas do dispositivo.

O administrador pode mover APs GWN de uma rede para outra, selecionando a rede de destino na janela pop-up.

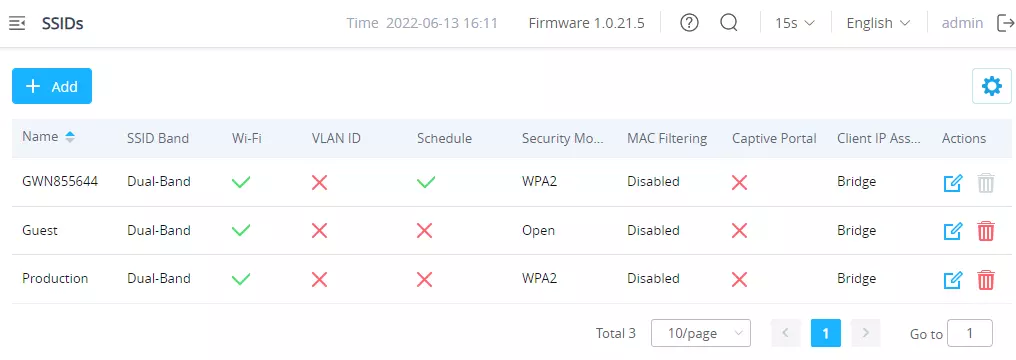

No modo Master, vá para SSID e clique em "Adicionar" para criar uma nova rede Wi-Fi.

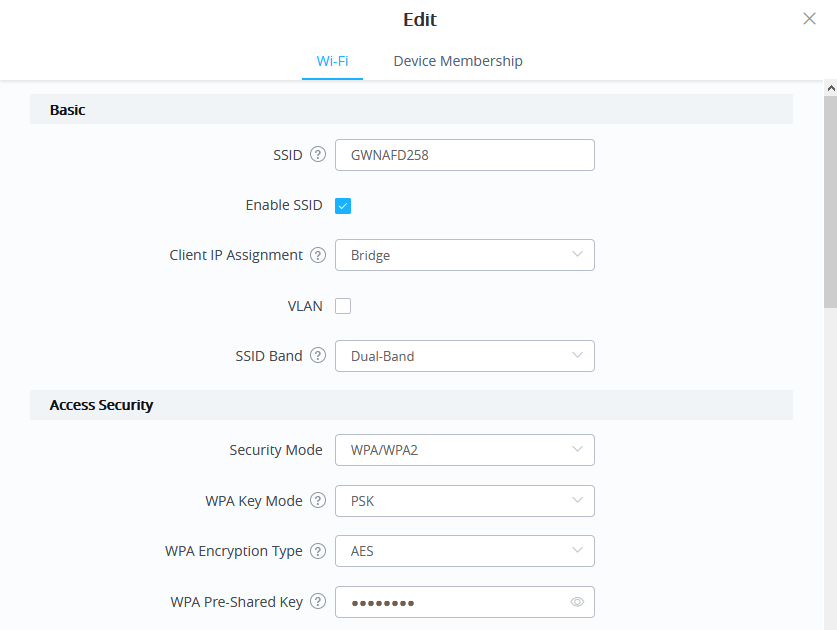

Ao editar ou adicionar um SSID, a aba "Wi-Fi" permite configurar parâmetros como nome, segurança e banda.

A aba "Device Membership" (Membros do Dispositivo) é usada para adicionar ou remover Pontos de Acesso pareados ao SSID.

O número máximo permitido de SSIDs para o GWN7600LR é de 32 por banda (2.4GHz ou 5GHz).

Este recurso ajuda a criar e configurar rapidamente um SSID baseado nas configurações padrão dos telefones Wi-Fi (série WP).

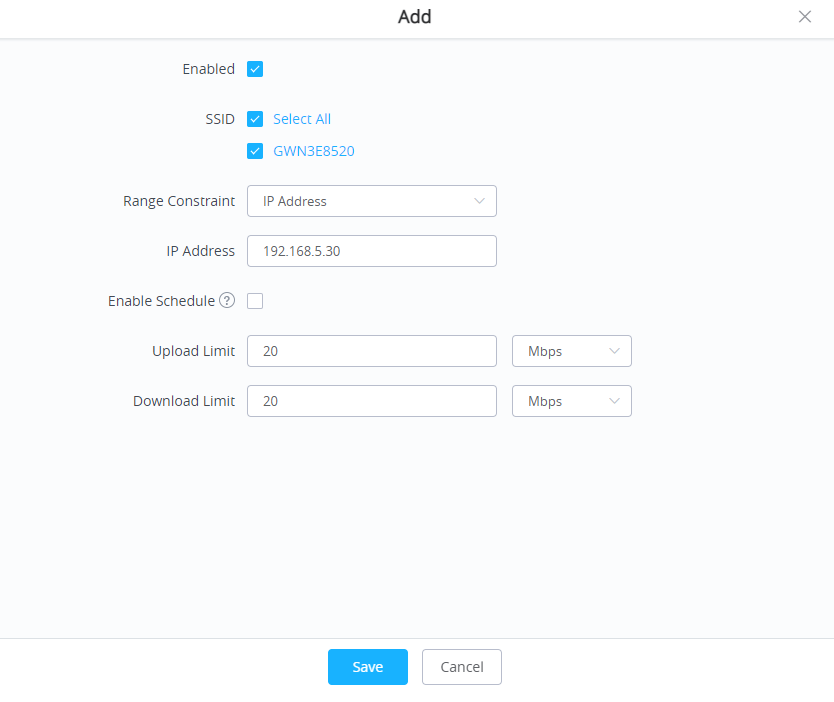

Permite limitar a utilização da largura de banda por SSID ou por cliente (endereço MAC ou endereço IP).

As regras podem ser aplicadas por SSID, por Usuário, por Endereço MAC ou por Endereço IP.

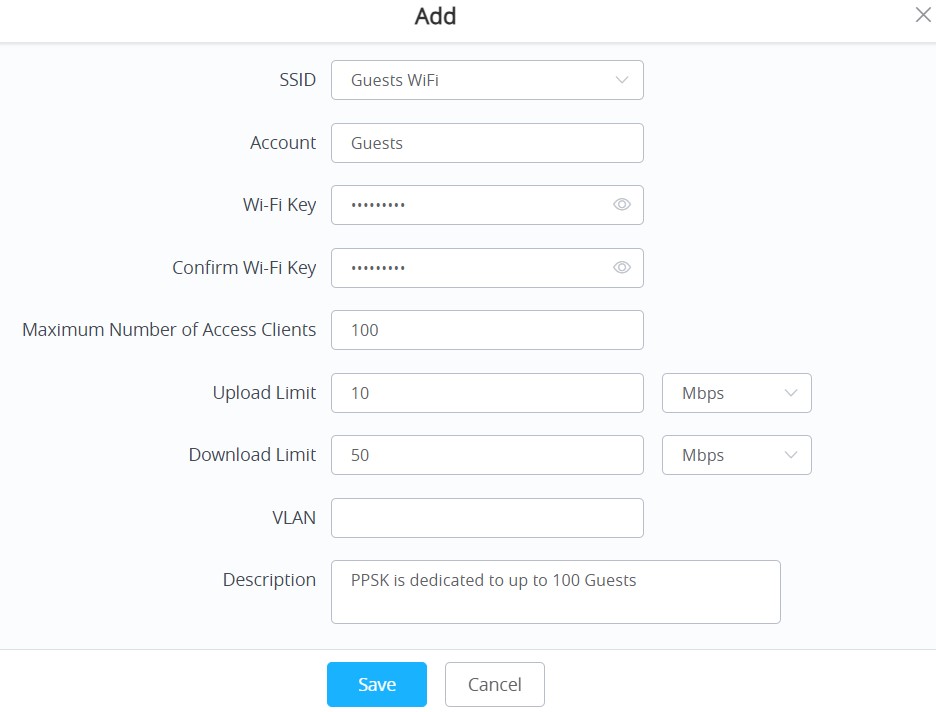

PPSK permite criar senhas Wi-Fi por grupo de clientes ou atribuir uma senha exclusiva a um único dispositivo (via MAC Address).

O número máximo de contas PPSK permitidas é 300.

O número total de entradas (incluindo Blacklist Global) é limitado a 1024. Listas de acesso personalizadas podem ser usadas para filtrar clientes (Whitelist/Blacklist) por MAC.

Define uma Página de Destino (Landing Page) exibida nos navegadores dos clientes Wi-Fi, forçando a interação antes de conceder acesso à Internet.

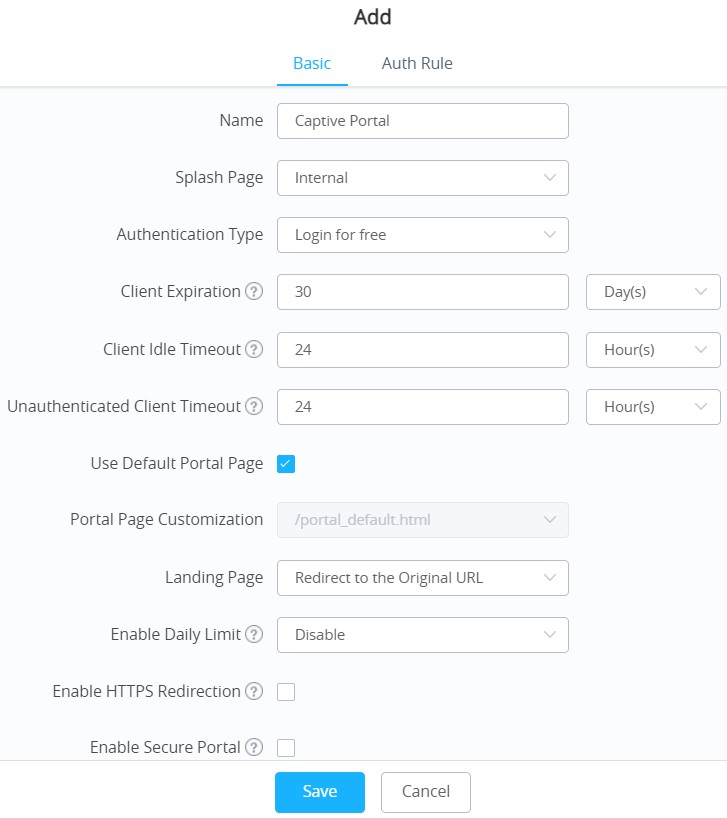

Permite adicionar múltiplas políticas de portal cativo que serão aplicadas aos SSIDs, incluindo diferentes tipos de autenticação (interna ou externa).

Permite que os clientes tenham acesso à internet por uma duração limitada usando um código gerado aleatoriamente pelo controlador GWN.

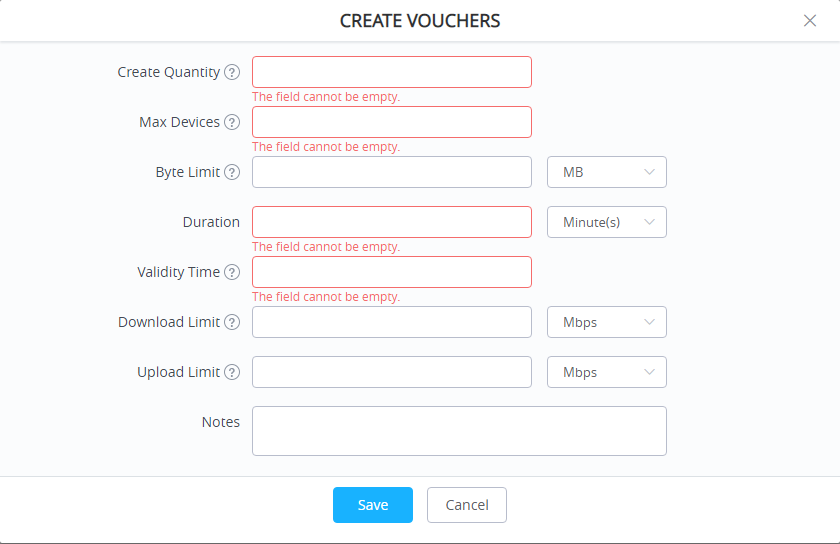

É possível especificar a quantidade de vouchers a serem gerados com o mesmo perfil (duração, limite de dados, número máximo de dispositivos).

Regras de Pré-Autenticação permitem tráfego antes do login. Regras de Pós-Autenticação banem tráfego específico após o login.

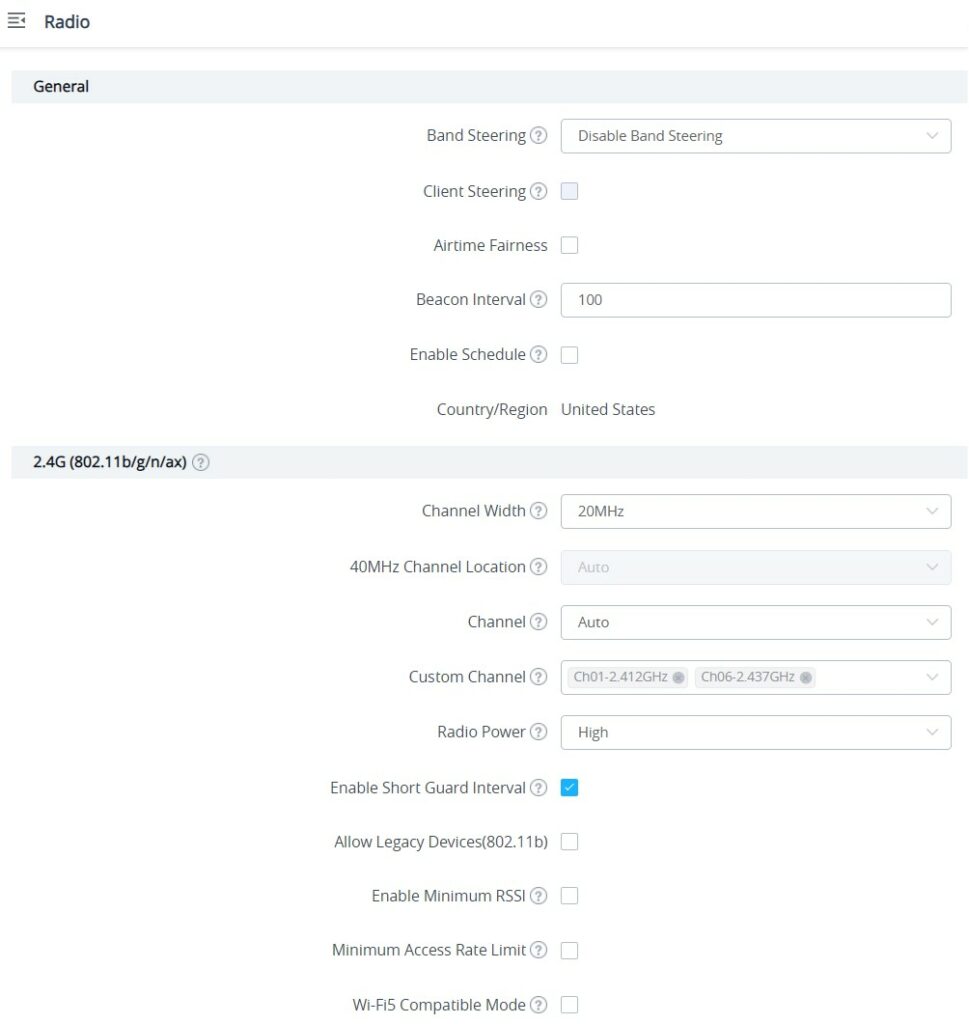

No modo Master, é possível editar a banda de frequência (2.4GHz/5GHz), o canal e a potência de transmissão para cada banda.

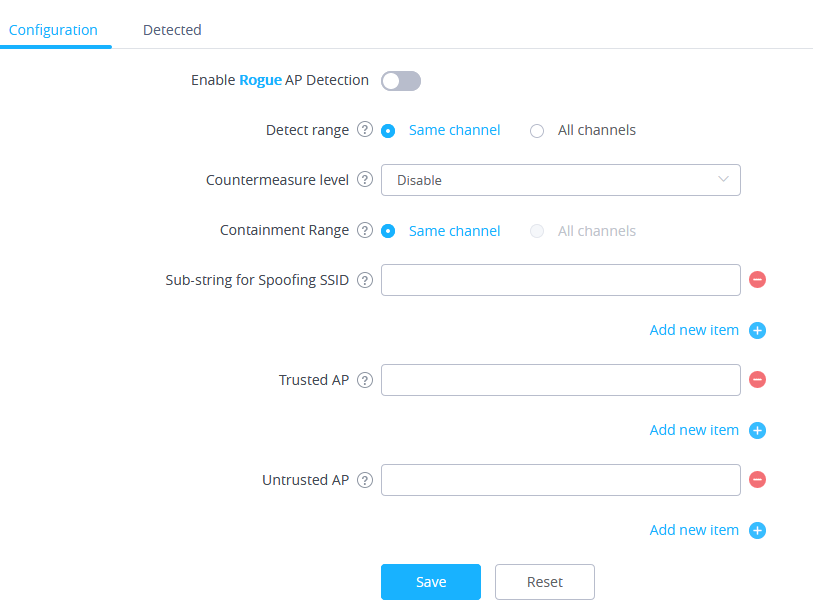

O GWN7600LR oferece a capacidade de prevenir intrusões maliciosas e aumentar a segurança da rede Wi-Fi através da detecção de APs Rogue.

O alcance de detecção pode ser configurado para "Mesmo canal" (detecção simples) ou "Todos os canais" (detecção profunda a cada 5 minutos).

Permite controlar o tráfego de saída e entrada dos clientes, configurando políticas para negar ou permitir o tráfego com base no protocolo, SSID e destino.

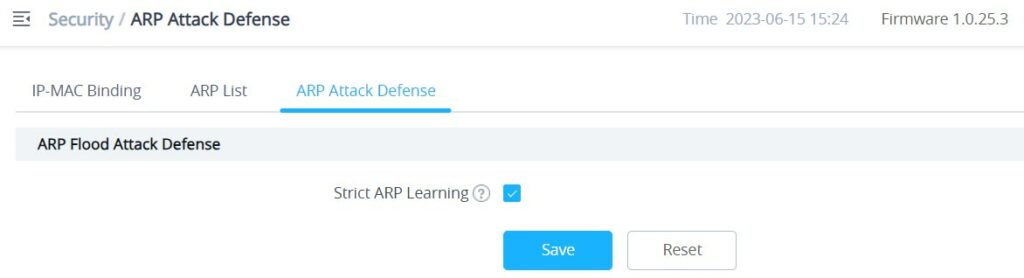

Protege clientes contra falsificação de endereços MAC (ARP Spoofing) vinculando MACs a IPs (ARP Defense) e o equivalente para IPv6 (ND Attack Defense).

A rede Mesh estabelece conexões sem fio entre múltiplos APs para tráfego de dados, permitindo que APs atuem como Extensores de Alcance (RE).

A função Mesh utiliza a banda de 5GHz (não suporta 2.4GHz devido à interferência de canal). É possível definir até 3 cascatas sem fio.

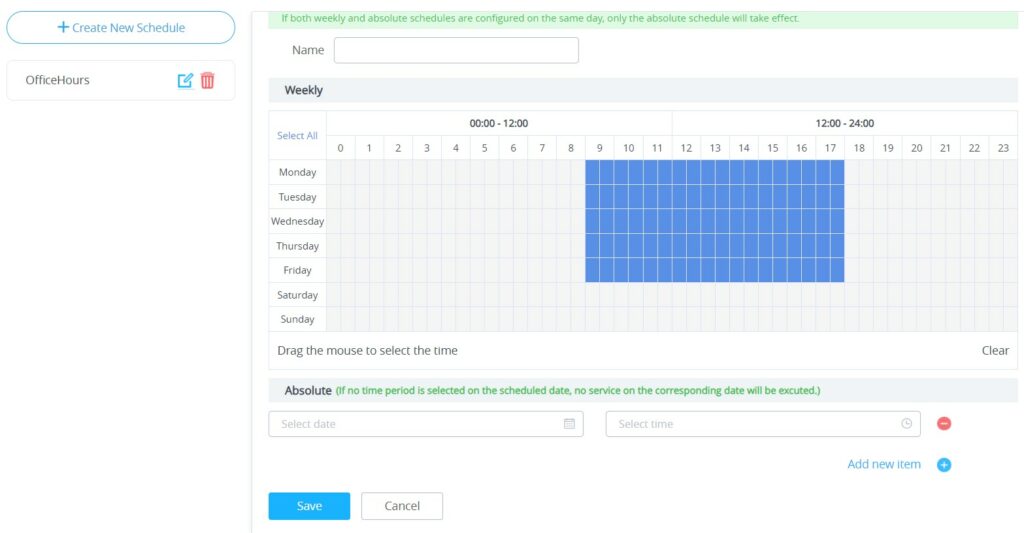

Permite configurar horários específicos para ativar/desativar recursos do GWN, como o serviço Wi-Fi, LEDs ou regras de largura de banda.

É possível agendar períodos para que os LEDs permaneçam ligados ou desligados, útil para evitar incômodos em determinados horários.

Permite enviar informações de log do sistema para um servidor remoto, configurando o endereço IP/hostname e o nível de severidade do log.

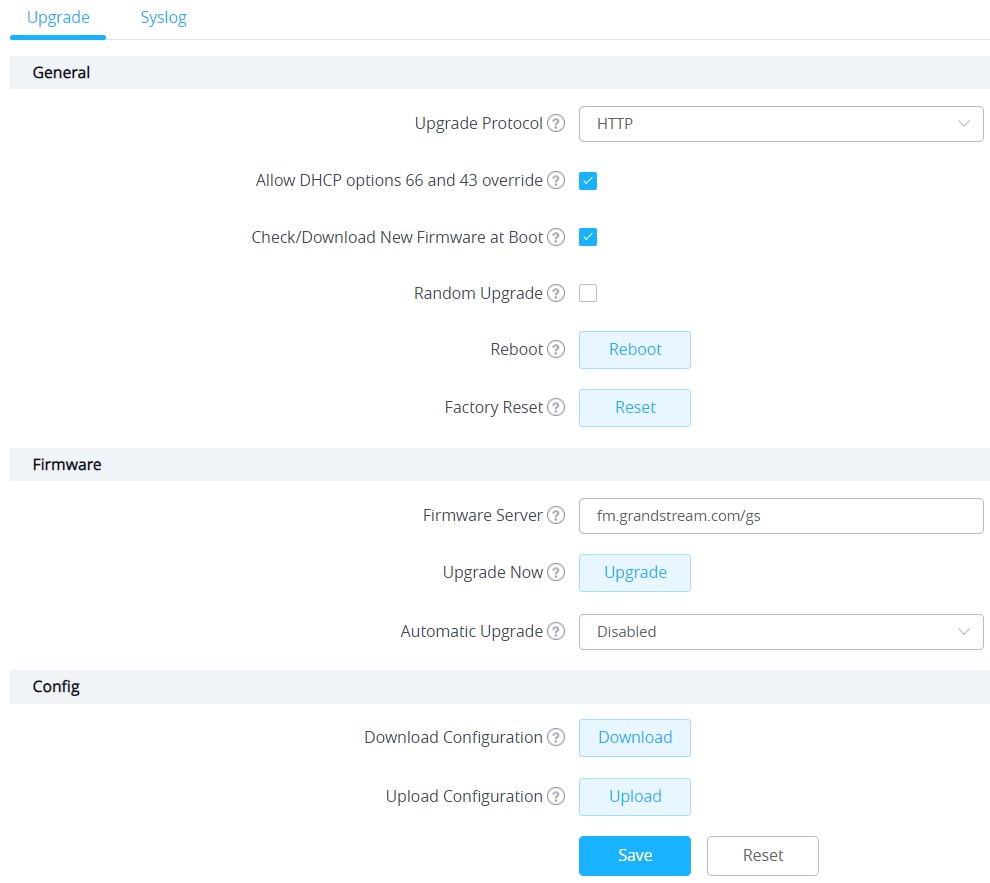

O GWN7600LR pode ser atualizado via TFTP/HTTP/HTTPS, configurando a URL ou endereço IP do servidor de firmware.

Se o GWN7600LR estiver atuando como Master Controller, ele pode atualizar o firmware dos APs Slaves pareados.

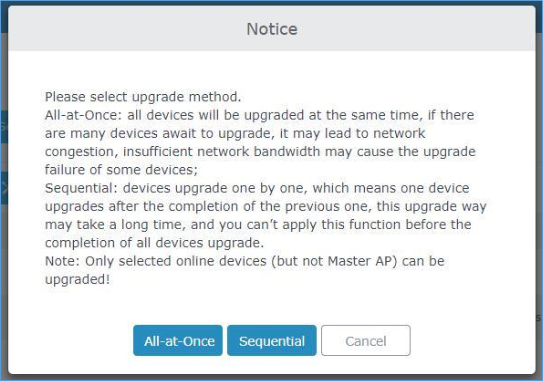

A atualização sequencial permite que os Slaves atualizem um por um, evitando interrupção total do serviço Wi-Fi e reduzindo o consumo de largura de banda.

A configuração pode ser salva localmente (Download Configuration) e restaurada posteriormente (Upload Configuration) usando o arquivo de backup.

É possível reiniciar o dispositivo ou restaurar todas as opções para as configurações de fábrica através da interface web.
