GSC3510 - Guia de Administração

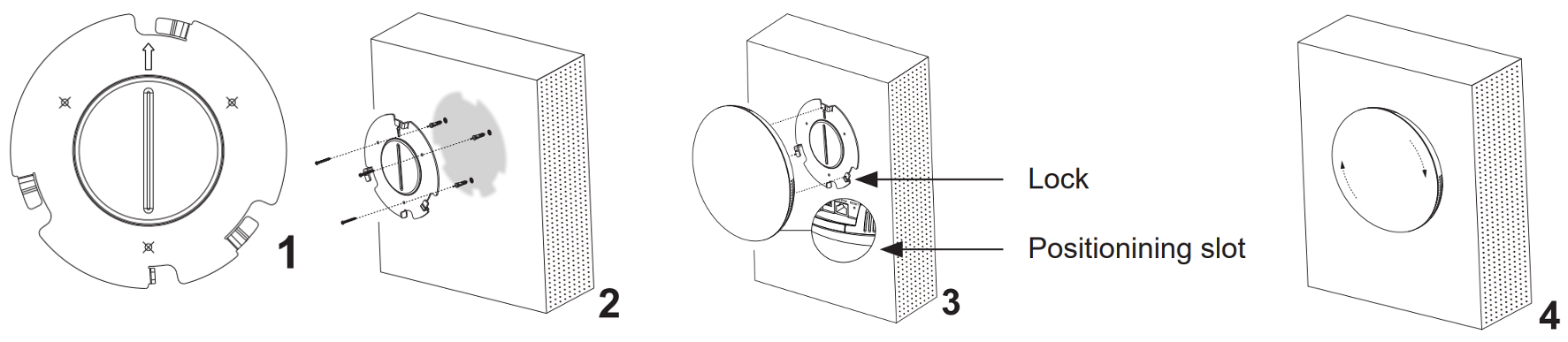

Posicione o suporte de metal na parede com a seta para cima. Fure nos locais indicados e fixe o suporte com os parafusos de expansão.

Marque os furos usando o suporte de metal como guia. Faça um furo de 18mm para o cabo de rede e fixe os suportes no teto com os parafusos e porcas.

Alinhe a marca de posição na parte traseira do dispositivo com a ranhura do suporte. Gire o dispositivo no sentido horário até travar firmemente.

Após montar o dispositivo no suporte, utilize o parafuso antifurto (M3 x 50) para fixá-lo e prevenir remoção não autorizada.

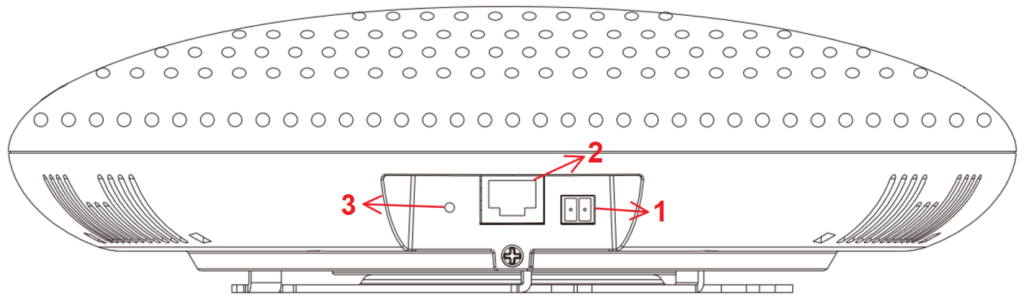

Conecte um cabo Ethernet RJ45 a esta porta para fornecer dados e energia ao dispositivo através de um switch ou injetor PoE/PoE+.

Esta porta permite conectar um botão de acionamento (com ou sem LED) para funções como chamada de emergência ou alarme.

Pressione por 4 segundos para reiniciar ou por mais de 7 segundos para restaurar as configurações de fábrica.

O dispositivo possui LEDs coloridos (Vermelho, Verde, Branco e Azul) para indicar status de inicialização, chamada, mudo e conexão Bluetooth.

Encontre o endereço MAC na etiqueta localizada na parte inferior do dispositivo ou na embalagem.

Certifique-se de que seu computador está conectado à mesma rede que o GSC3510.

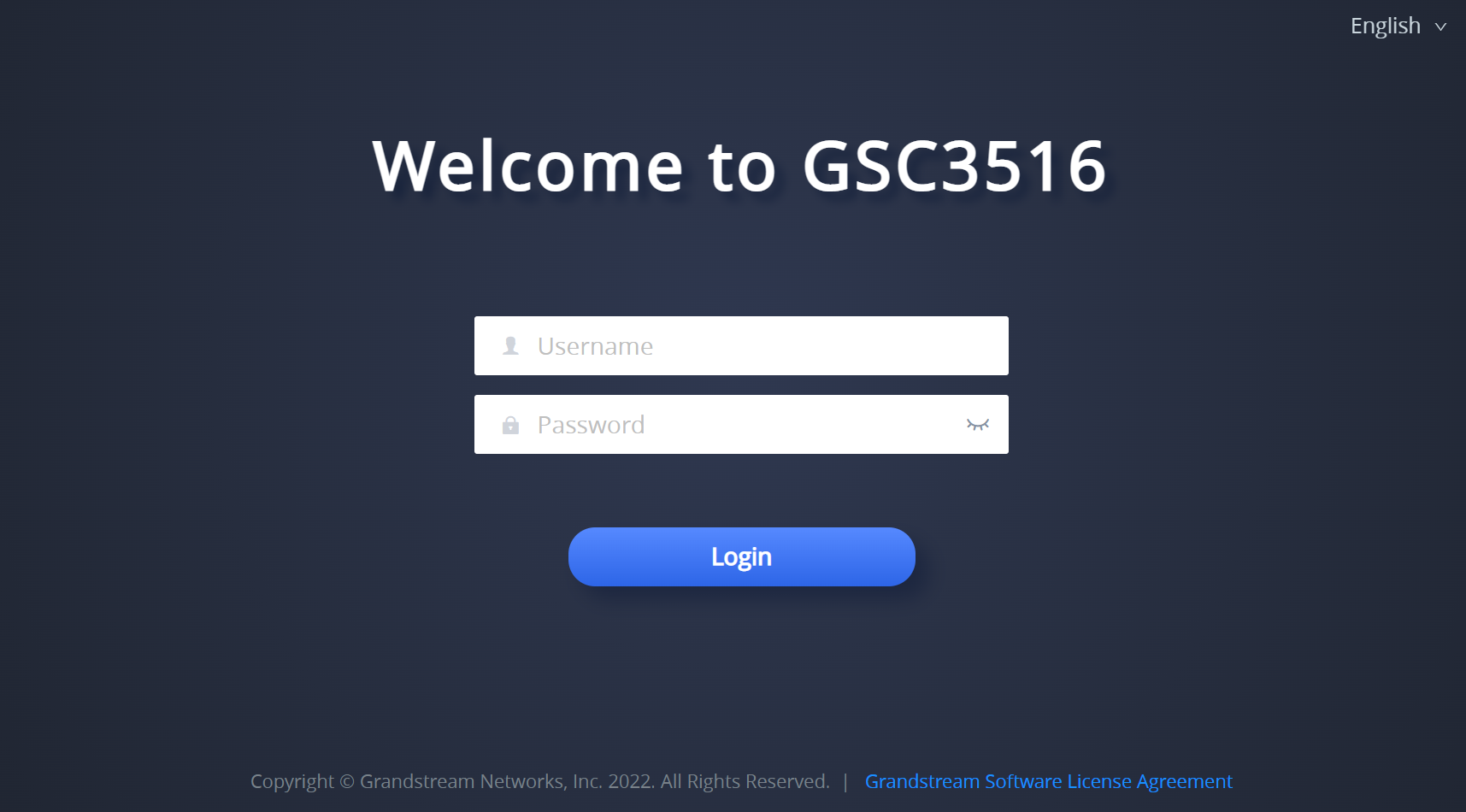

Abra um navegador web e digite o seguinte endereço: https://gsc_<mac>.local. Substitua <mac> pelo endereço MAC completo em minúsculas e sem os dois pontos.

Se o MAC for C0:74:AD:11:22:33, o endereço de acesso será https://gsc_c074ad112233.local.

Use as credenciais de administrador para acessar a interface de configuração completa do dispositivo.

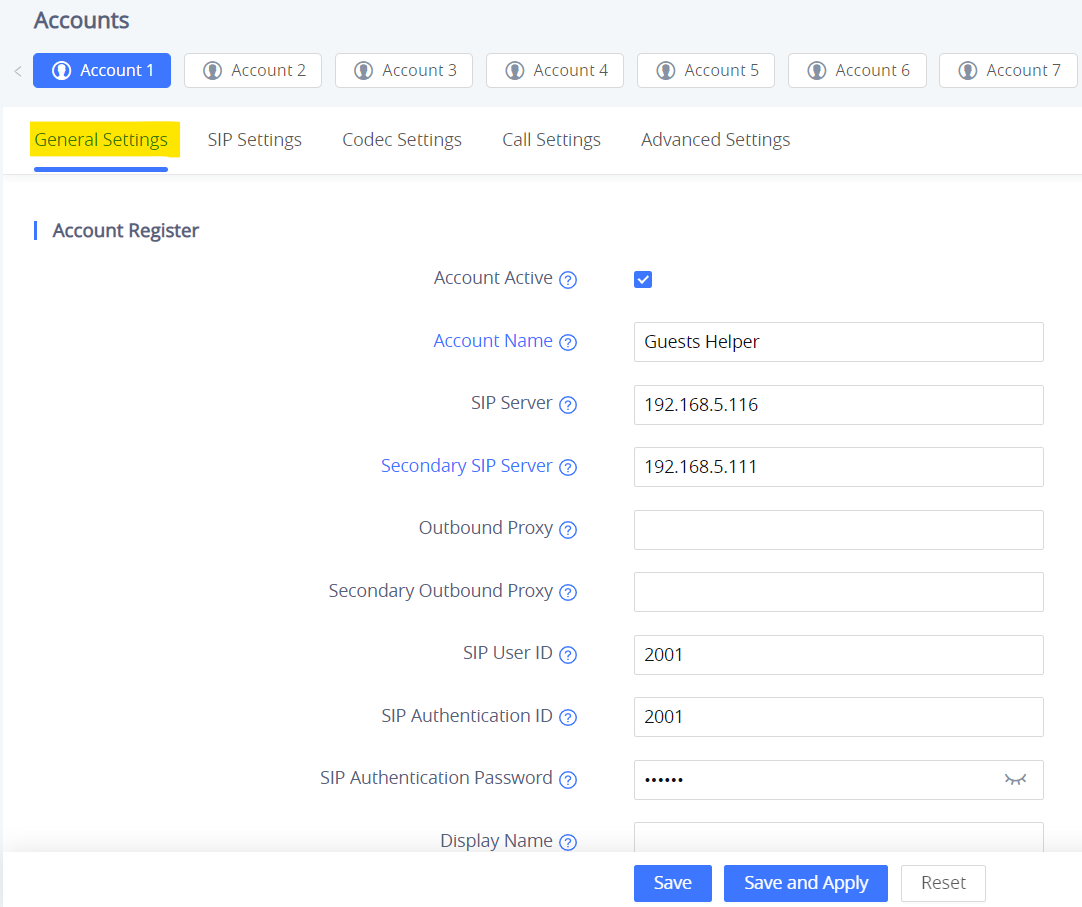

Na interface web, navegue até Account → Account X → General Settings.

Marque a opção Account Active como "Yes".

Insira o SIP Server, SIP User ID, SIP Authentication ID e a Password fornecidos pelo seu provedor VoIP.

Clique em "Save and Apply" para que as alterações entrem em vigor.

Vá para Status → Account Status para confirmar se a conta está registrada com sucesso.

O dispositivo usa três listas para gerenciar chamadas recebidas: Allowlist (Permitidos), Blocklist (Bloqueados) e Greylist (Regra padrão).

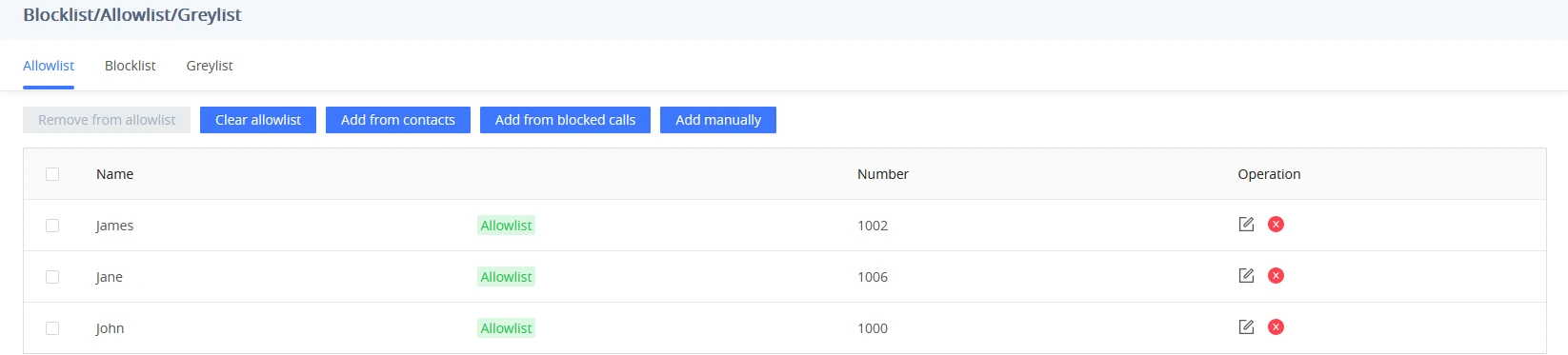

Adicione números que sempre terão permissão para chamar o dispositivo. As chamadas de números nesta lista serão atendidas automaticamente.

Adicione números que serão sempre bloqueados e não conseguirão completar a chamada para o dispositivo.

Configure o comportamento para números que não estão na Allowlist nem na Blocklist. As opções incluem: Block, Auto Answer, Set Password ou Ringing.

Permite que um dispositivo envie áudio para múltiplos dispositivos receptores simultaneamente usando um único endereço IP de multicast, ideal para anúncios em massa.

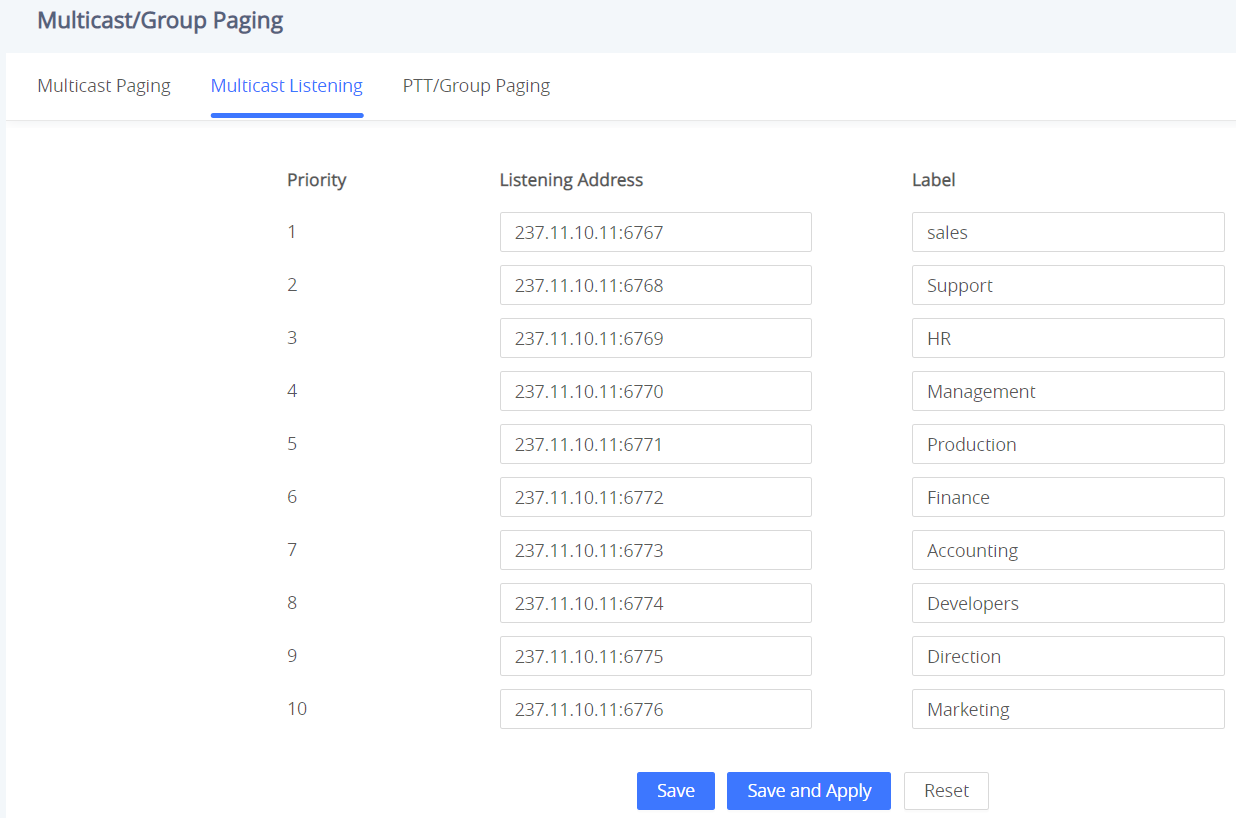

Acesse Phone Settings → Multicast/Group Paging. Adicione até 10 endereços de escuta, cada um com um rótulo e uma prioridade (1 a 10).

Habilite Paging Priority Active para permitir que uma chamada de paging com prioridade mais alta interrompa uma chamada de paging ativa de prioridade mais baixa.

Configure o Paging Barge para definir se uma chamada de paging multicast pode colocar uma chamada SIP unicast em espera, com base na prioridade.

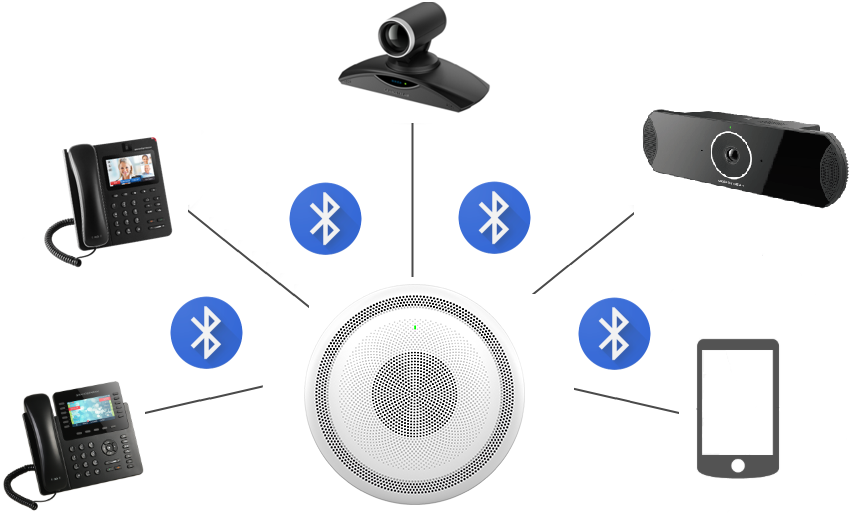

Na interface web, vá para Network Settings → Bluetooth e habilite a função Bluetooth.

Ative a opção Discoverable to Nearby Bluetooth Devices para que outros dispositivos possam encontrar o GSC3510.

No seu smartphone ou computador, procure por dispositivos Bluetooth próximos. O GSC3510 aparecerá com o nome configurado em "Device Name".

Selecione o GSC3510 na lista de dispositivos encontrados para emparelhar e conectar. O GSC3510 funcionará como um alto-falante e microfone para o dispositivo conectado.

A entrada de 2 pinos pode ser conectada a um botão de pânico, sensor de porta ou outro dispositivo de acionamento para disparar ações automáticas.

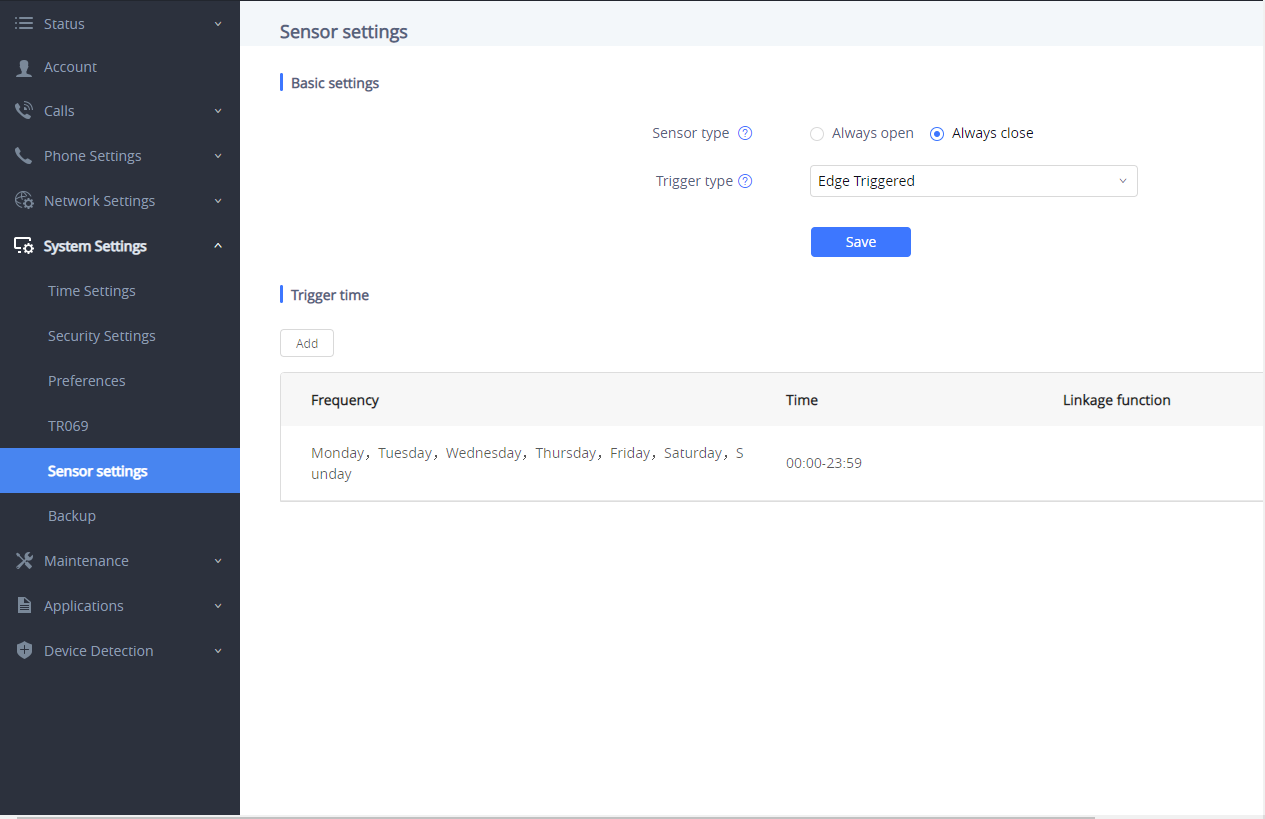

Acesse System Settings → Sensor Setting. Defina o Sensor Type (Normalmente Aberto/Fechado) e o Trigger Type (Borda/Nível).

Clique em "Add" para criar um agendamento. Você pode definir dias e horários específicos para que o gatilho esteja ativo.

Configure o que acontece quando o sensor é acionado: Play Audio (tocar um arquivo de som) ou Make Call (discar para até dois ramais pré-configurados).

Em Network Settings → Ethernet Settings, configure o tipo de endereço IP (DHCP, IP Estático). Para IP Estático, preencha o endereço, máscara, gateway e DNS.

Defina a Layer 2 QoS 802.1Q/VLAN Tag e a prioridade 802.1p para segmentar o tráfego de voz na rede.

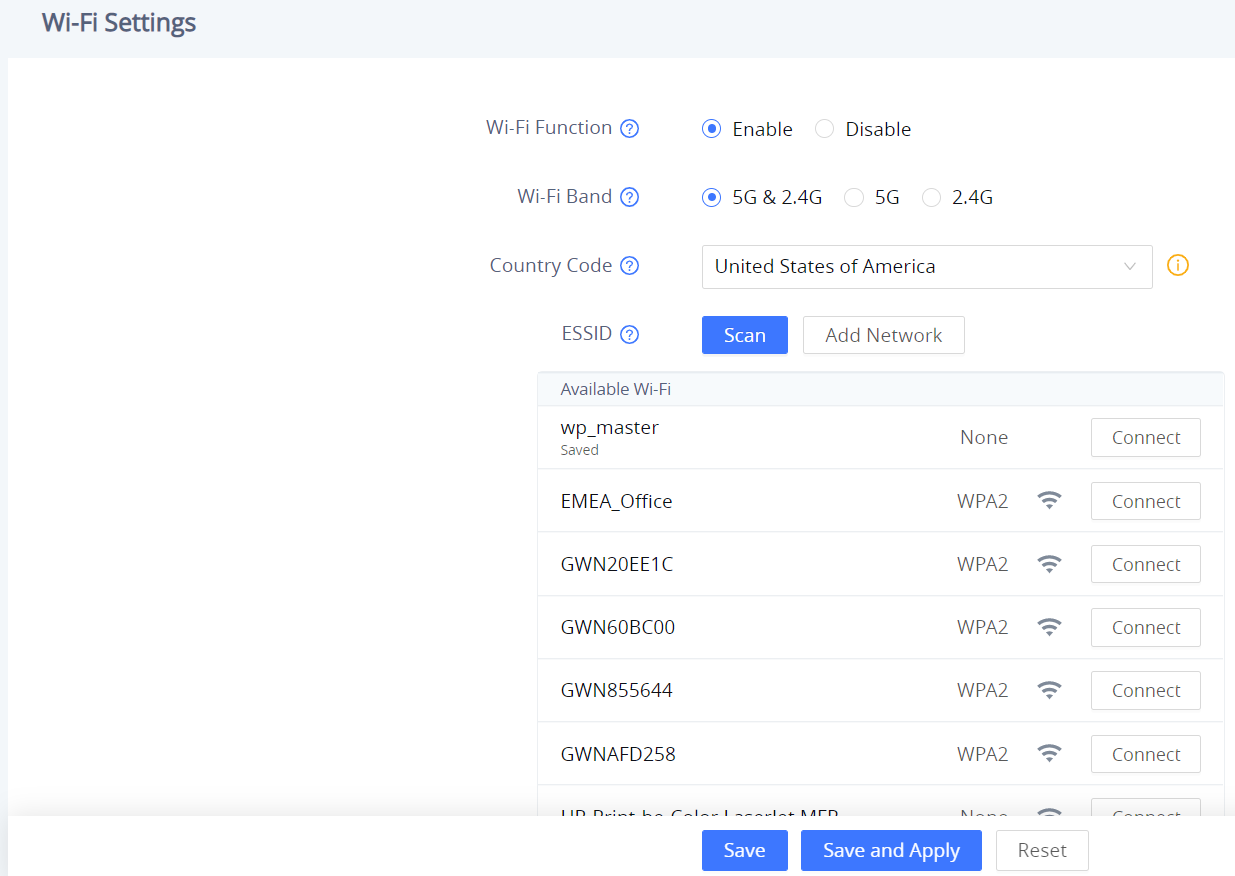

Vá para Network Settings → Wi-Fi Settings e habilite a função. Clique em "Scan" para ver as redes disponíveis.

Clique em "Connect" na rede desejada, insira a senha e salve. O dispositivo obterá um endereço IP da rede sem fio.

Em Maintenance → Upgrade and Provisioning, configure o método de upgrade (HTTP, HTTPS, TFTP) e o caminho do servidor de firmware para manter o dispositivo atualizado.

Configure um caminho para um arquivo de configuração para provisionar o dispositivo remotamente, facilitando a implantação em massa.

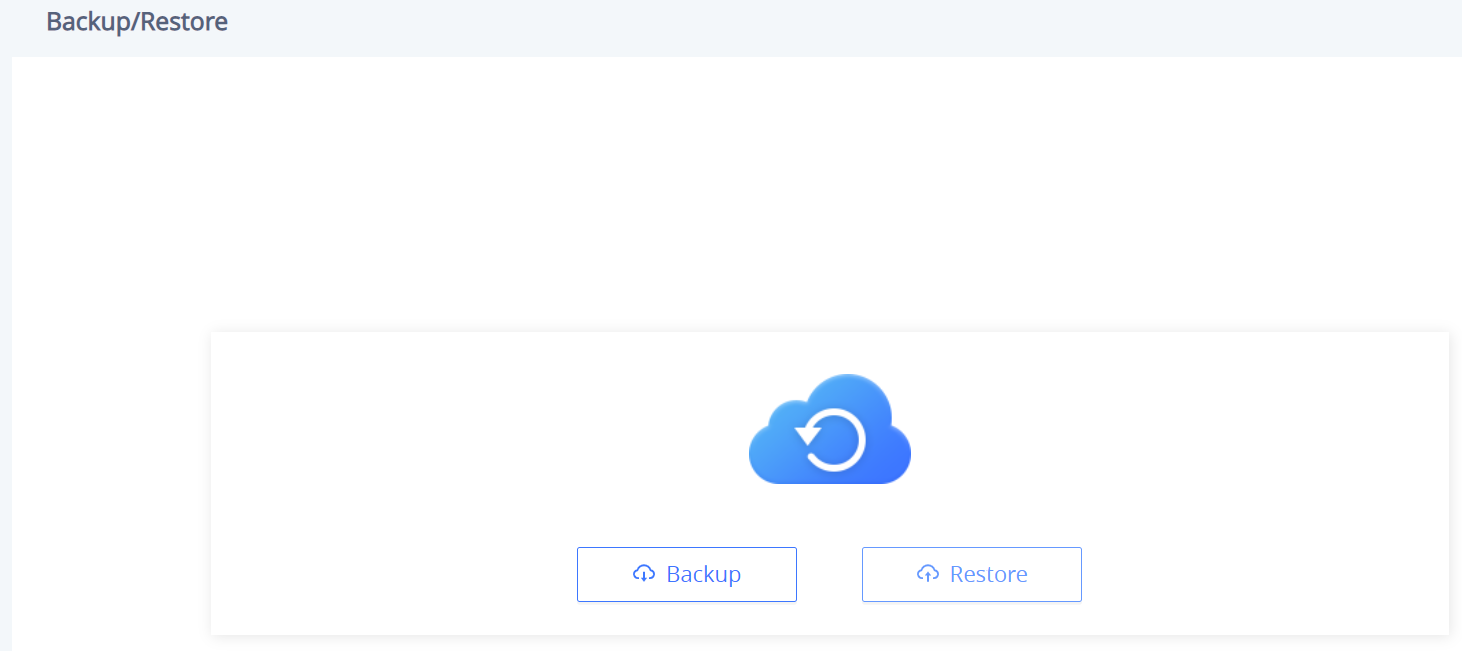

Acesse System Settings → Backup/Restore. Clique em "Backup" para baixar um arquivo com todas as configurações do sistema, contatos e dados do dispositivo.

Na mesma página, clique em "Upload" para selecionar um arquivo de backup previamente salvo e restaurar as configurações no dispositivo.

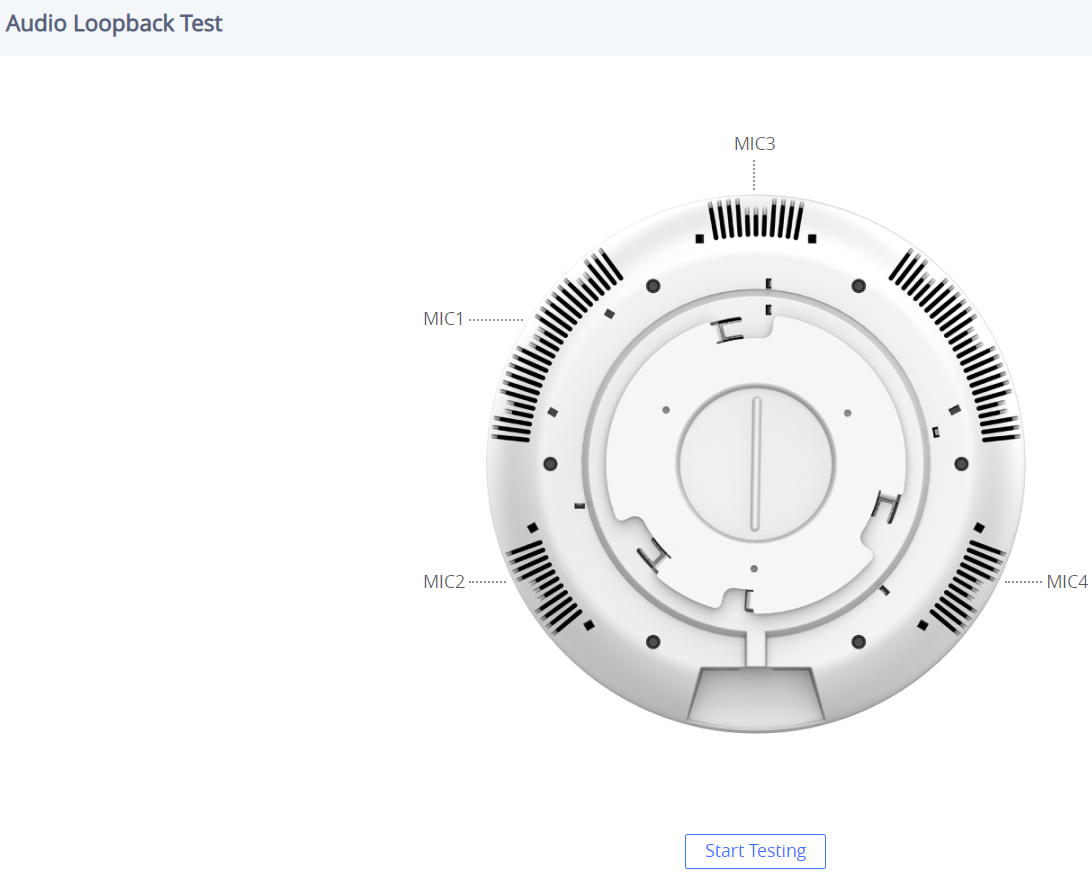

Em Diagnostic → Audio Loop Test, teste cada um dos microfones individualmente para garantir que estão captando áudio corretamente.

Acesse Diagnostic → Built-in Speaker Test e clique em "Start" para tocar uma música e verificar a qualidade do som do alto-falante.

Use a função LED Test para verificar se todos os LEDs (Verde, Vermelho, Azul, Branco) estão funcionando e com a intensidade correta.

A função Reset Button Test permite verificar se o botão físico de reset está funcionando sem de fato resetar o dispositivo.

Acesse Diagnostic → Factory Reset. Clique no botão "Factory Reset" e confirme a ação para apagar todas as configurações e restaurar o dispositivo ao estado original.

Com o dispositivo ligado, use um objeto pontiagudo para pressionar e segurar o botão de reset por mais de 7 segundos. O LED indicador piscará para confirmar o início do processo.
