Fanvil X7 - Guia do Usuário

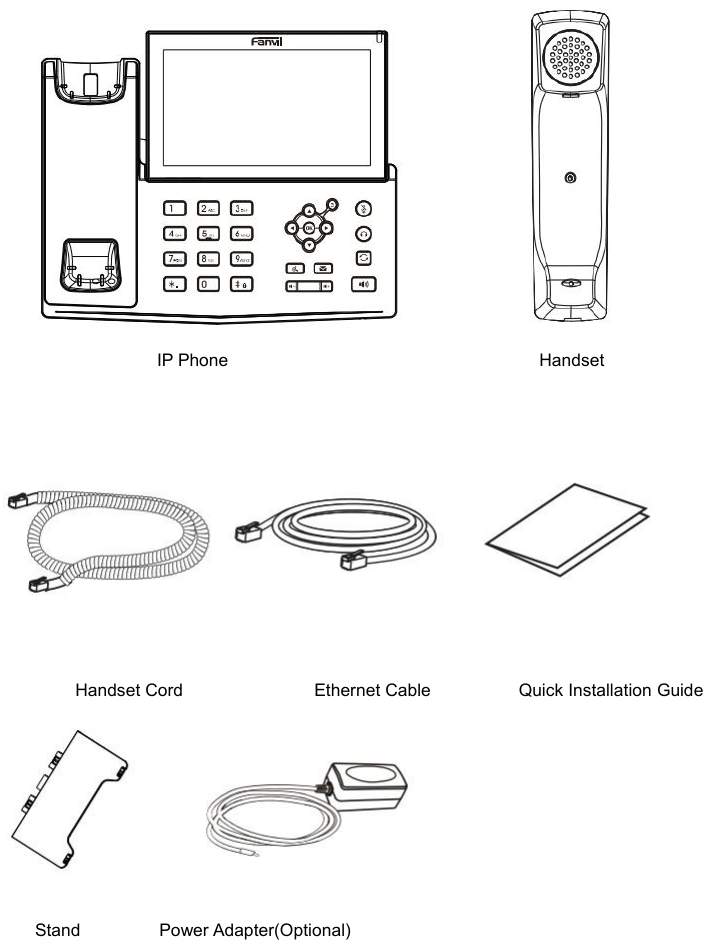

A embalagem do Fanvil X7 inclui: Telefone X7, Monofone, Cabo do Monofone, Suporte de Mesa, Cabo de Rede e Guia de Instalação Rápida.

O telefone pode ser alimentado via PoE (Power over Ethernet) ou por um adaptador de energia externo. Se ambos estiverem conectados, o adaptador de energia terá prioridade.

Para instalação em mesa, siga as instruções da imagem para encaixar o suporte fornecido.

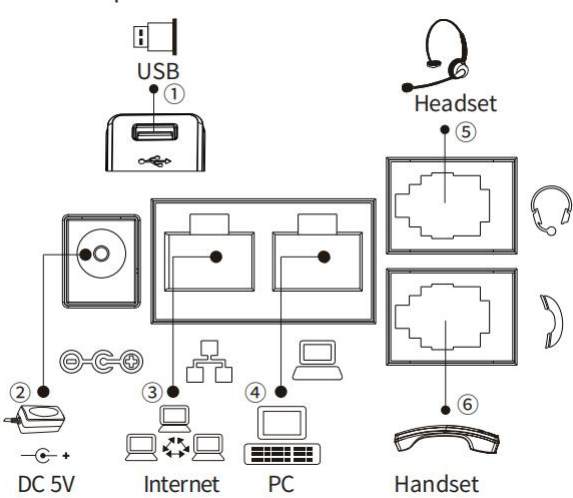

Conecte o monofone, fone de ouvido, cabo de rede, PC e fonte de alimentação (se aplicável) às suas respectivas portas na parte traseira do dispositivo.

Utilize a fonte de alimentação externa que acompanha o produto. Outras fontes podem causar danos ao telefone, afetar seu comportamento ou induzir ruído.

Não derrube, bata ou sacuda o telefone. O manuseio brusco pode quebrar as placas de circuito internas. Evite expor o telefone a altas temperaturas, umidade ou temperaturas abaixo de 0 ℃.

Evite molhar a unidade com qualquer líquido. Não use produtos químicos agressivos, solventes de limpeza ou detergentes fortes. Limpe com um pano macio levemente umedecido.

Não tente abrir o aparelho. O manuseio por pessoas não especializadas pode danificá-lo. Consulte seu revendedor autorizado para obter ajuda.

O Fanvil X7 é um telefone de mesa empresarial de alta performance que vem com um LCD inteligente para mapeamento de teclas DSS, visando aumentar a produtividade dos usuários corporativos a um preço acessível.

O X7 possui uma tela de toque que exibe até 127 teclas DSS personalizáveis. Ele herda todos os recursos empresariais da Série X, como voz HD, PoE, Ethernet Gigabit, QoS, transmissão segura e auto-provisionamento.

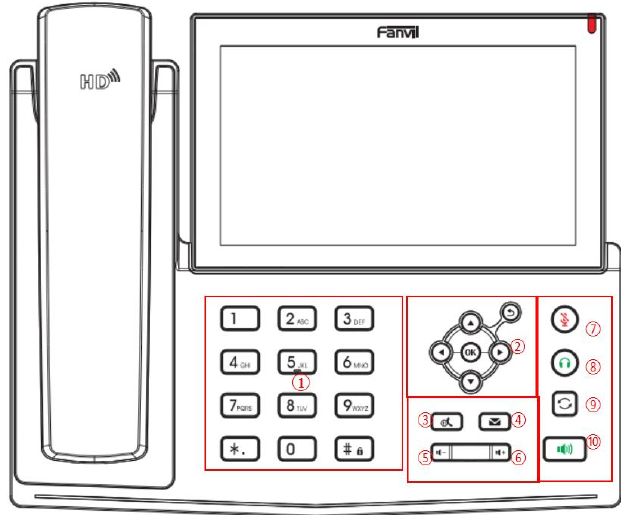

O teclado do X7 inclui teclas DTMF (0-9, *, #), teclas de Navegação/OK/Retorno, e teclas de função como Espera (Hold), Correio de Voz, Volume, Mudo, Fone de Ouvido, Rediscar e Viva-voz.

Use as teclas de navegação para cima/baixo para mudar de linha ou mover o cursor. As teclas esquerda/direita alteram opções ou movem o cursor lateralmente em telas de configuração e edição de texto.

A tela de toque do X7 exibe dinamicamente até 127 teclas DSS (Seleção Direta de Ramal) que podem ser configuradas para discagem rápida, BLF e outras funções.

Para usar o monofone, levante-o do gancho e disque o número, ou disque primeiro e depois levante o monofone para iniciar a chamada.

Para usar o viva-voz, pressione o botão de viva-voz e disque o número, ou disque primeiro e depois pressione o botão de viva-voz.

Para usar um fone de ouvido, pressione o botão de fone de ouvido (definido por uma tecla DSS) para ativar o canal de áudio.

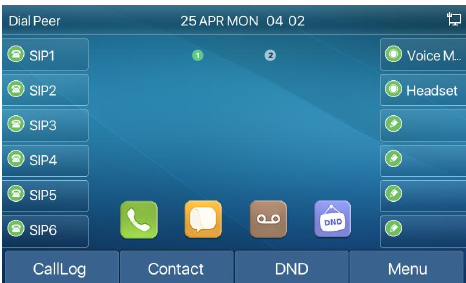

A imagem mostra a tela de espera padrão. A metade superior exibe o status do dispositivo e informações como mensagens de voz, chamadas perdidas, status de rede, etc. A metade inferior contém as teclas de menu de função.

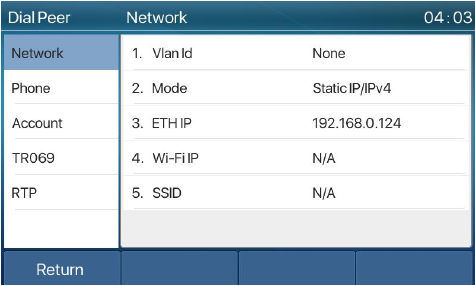

O status do telefone inclui: Status da Rede (IP, Modo, etc.), Informações do Dispositivo (MAC, Versão de Hardware/Software) e Informações da Conta SIP (Conta, Status de Registro).

O status pode ser visualizado na interface do telefone (pressione Menu > Status) ou na interface web.

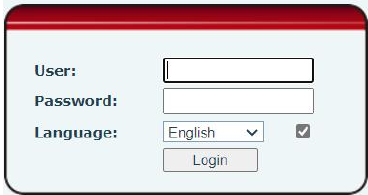

Para acessar, digite o endereço IP do telefone (encontrado em Menu > Status) em um navegador. O nome de usuário e a senha padrão são "admin".

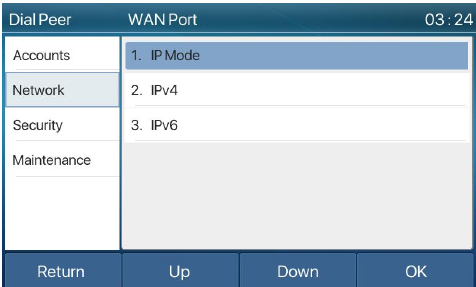

Para configurar a rede, acesse o menu do telefone em Menu > Sistema > Rede > Rede.

O dispositivo suporta três modos comuns de configuração de IP: DHCP (automático), IP Estático (manual) e PPPoE (para modems de banda larga).

Opções como QoS (Qualidade de Serviço) e VLAN podem ser configuradas para otimizar a comunicação em redes corporativas.

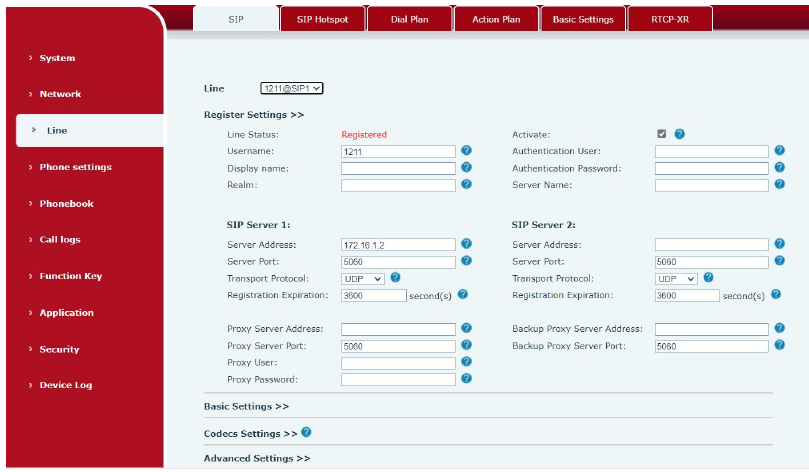

A configuração de linha pode ser feita na interface do telefone (Menu > Sistema > Contas) ou na interface web (Linha > SIP).

Para cada conta SIP, insira as informações correspondentes de endereço de registro, nome de usuário, senha, usuário SIP e porta de registro, fornecidas pelo administrador do servidor SIP.

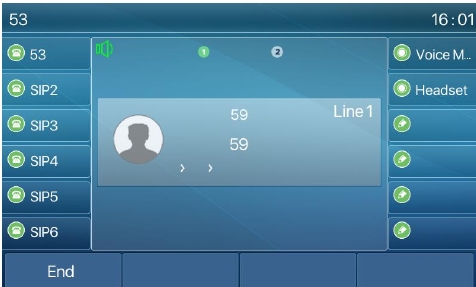

Para fazer uma chamada, disque o número e pressione o botão [Dial], o botão de viva-voz, ou levante o monofone.

Para atender uma chamada, levante o monofone, pressione o botão de viva-voz ou o botão [Answer].

Para encerrar uma chamada, coloque o monofone de volta no gancho ou pressione o botão de viva-voz ou a tecla [End].

Durante uma chamada, pressione o botão de mudo para silenciar o microfone; o botão acenderá uma luz vermelha. Pressione novamente para reativar.

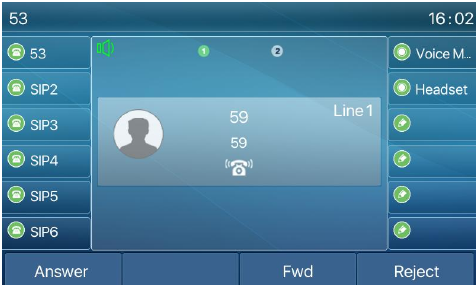

Quando uma chamada é recebida, você pode atendê-la levantando o monofone, pressionando o botão de viva-voz ou o botão [Answer]. Para rejeitar, pressione [Reject].

Se outra chamada chegar durante uma conversa, você ouvirá um tom de chamada em espera. A mensagem da nova chamada aparecerá na tela, e você poderá aceitá-la ou rejeitá-la.

Com o telefone em modo de espera, pressione o botão de rediscagem para ligar para o último número de saída.

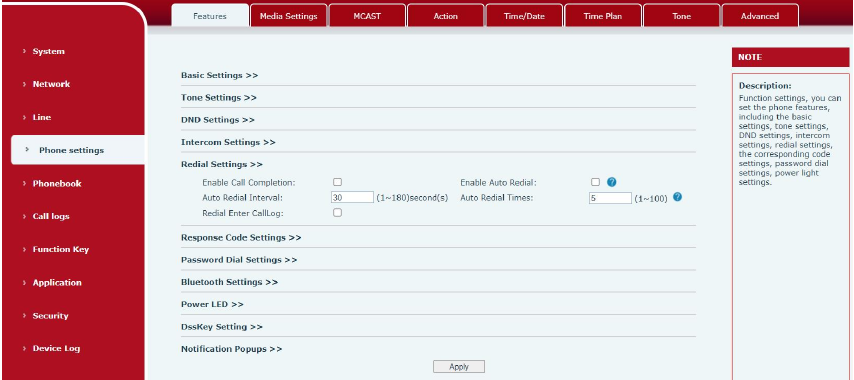

Você pode configurar a tecla de rediscagem para abrir o histórico de chamadas. Pressione a tecla para entrar na lista e pressione novamente para ligar para o número selecionado.

Durante uma chamada ativa, pressione o botão [Xfer] ou [Conf] para iniciar uma nova chamada. A primeira chamada será colocada em espera automaticamente.

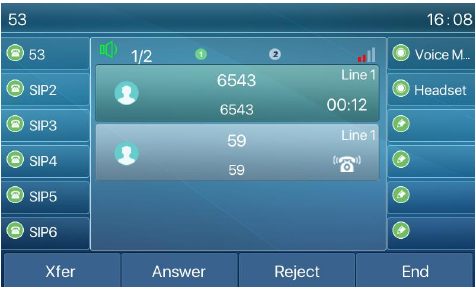

Quando houver duas chamadas estabelecidas, use os botões de navegação para cima/baixo para alternar entre as telas e pressione [Resume] para alternar o foco da chamada.

Para encerrar uma chamada, o usuário pode colocar o monofone de volta no gancho, pressionar o botão de viva-voz ou a tecla [End] para fechar o canal de voz e finalizar a chamada.

O telefone utiliza diversos ícones para indicar o status de chamadas, rede e outras funções. Consulte a Tabela 4 (Ícones do Teclado) e a Tabela 5 (Ícones de Status e Notificação) para referência.

Esta tabela lista os caracteres associados a cada tecla do teclado numérico, útil para entrada de texto.

O telefone possui LEDs que indicam o status de diferentes funções, como linha inativa, registrada, tocando ou em uso. Consulte a Tabela 7 para entender o significado de cada cor e padrão de piscar.
