Grandstream GWN7670LR - Guia do Usuário

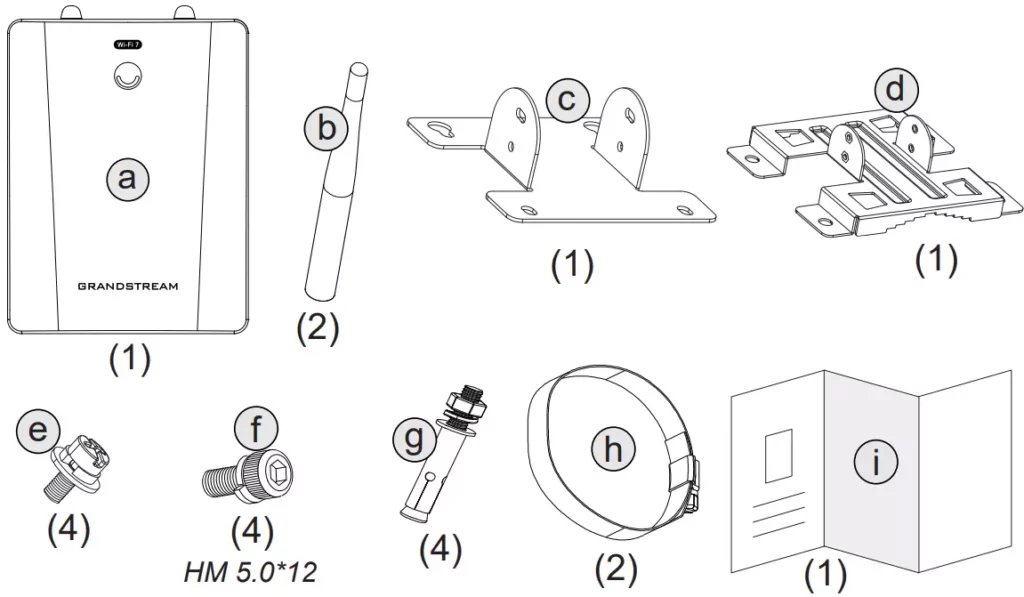

1x Ponto de Acesso GWN7670LR.

2x Antenas.

Suporte Base, Suporte de Parede/Poste, Parafusos (4x), Parafusos HM 5.0*12 (4x), Buchas de Expansão (4x) e Cintas Metálicas (2x).

1x Guia de Instalação Rápida e Documento Regulatório.

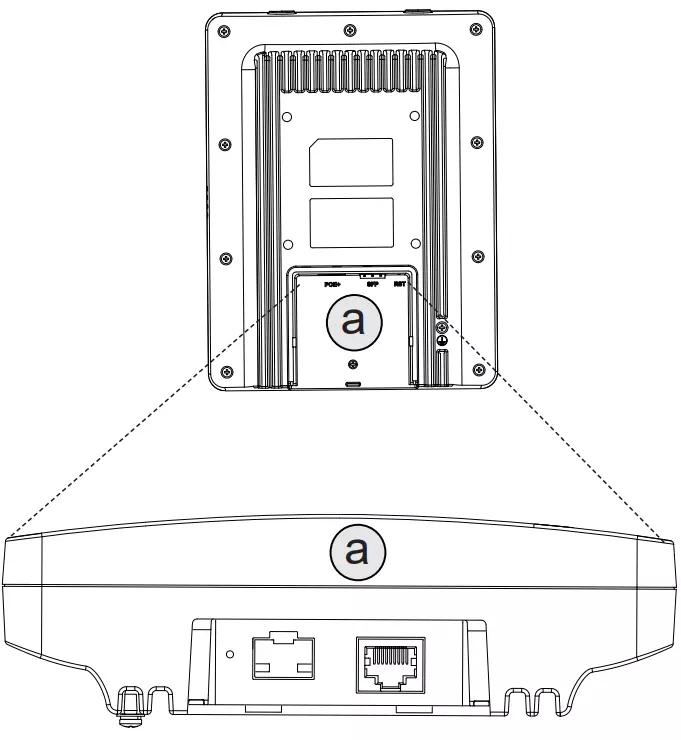

Porta SFP 2.5G, Porta NET/PoE 2.5G (entrada PoE+) e Botão RESET (pressione por 7 segundos para restaurar as configurações de fábrica).

Conecte o cabo Ethernet (RJ45) à porta correta no dispositivo (NET/PoE).

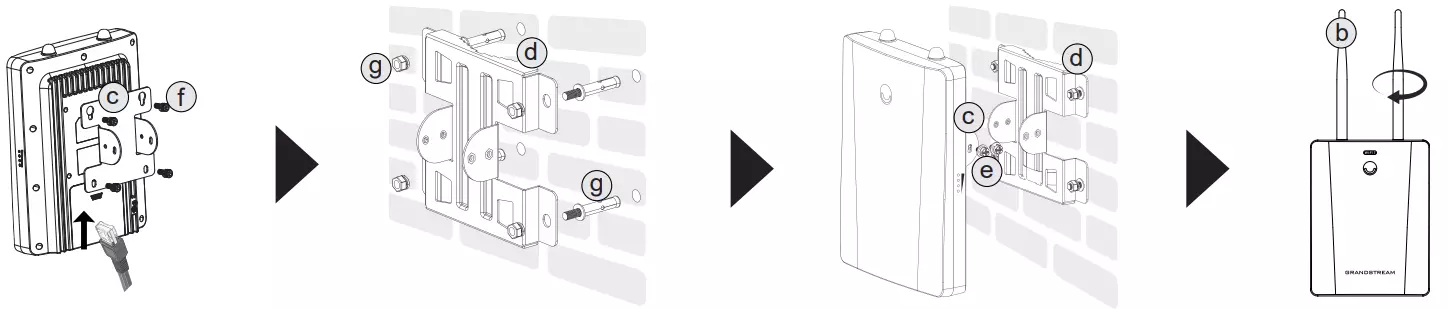

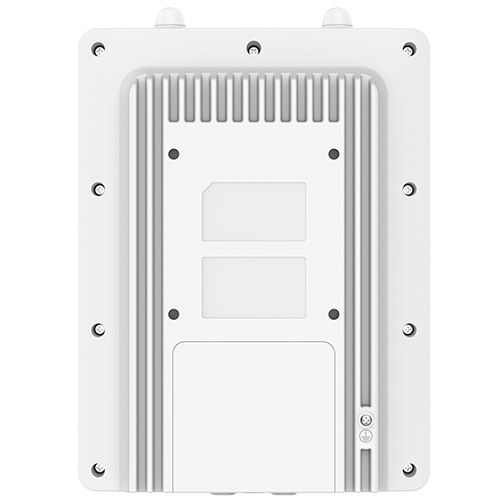

Fixe o Suporte Base (c) na parte traseira do dispositivo usando os parafusos HM 5.0×12 (f).

Use o Suporte de Montagem (d) como gabarito para perfurar quatro furos na parede.

Insira as Buchas de Expansão (g) nos furos e fixe o Suporte de Montagem (d) na parede.

Alinhe o Suporte Base (c) com o Suporte de Montagem (d) e prenda-os usando os Parafusos (e).

Conecte ambas as Antenas (b) ao dispositivo.

Certifique-se de que o ponto de acesso esteja firmemente fixado e todas as conexões estejam apertadas.

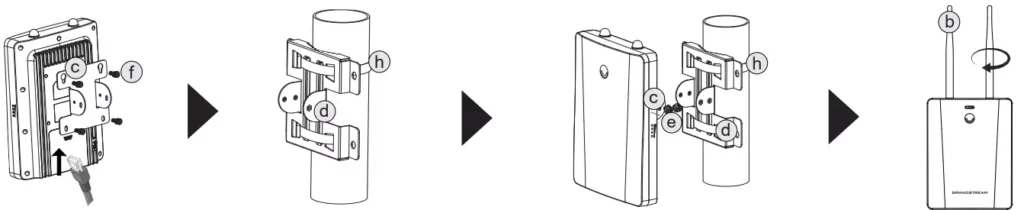

Conecte o cabo Ethernet (RJ45) à porta correta no dispositivo (NET/PoE).

Fixe o Suporte Base (c) na parte traseira do dispositivo usando os parafusos HM 5.0×12 (f).

Posicione o Suporte de Montagem (d) contra o poste e passe as Cintas Metálicas (h) pelas ranhuras do suporte.

Aperte as Cintas Metálicas (h) firmemente ao redor do poste para fixar o Suporte de Montagem (d).

Alinhe o Suporte Base (c) do dispositivo com o Suporte de Montagem (d) e prenda-os usando os Parafusos (e).

Conecte ambas as Antenas (b) ao ponto de acesso.

Verifique se o dispositivo está firmemente montado e as conexões estão estáveis.

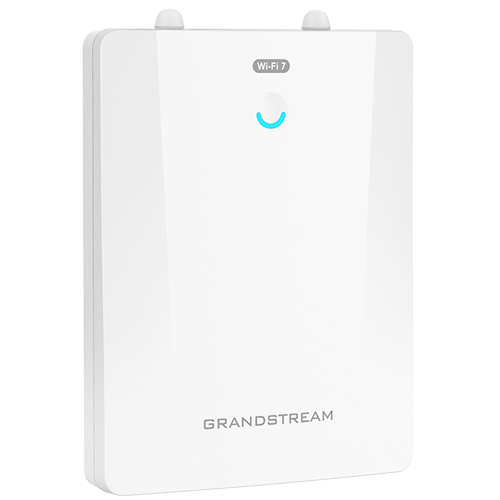

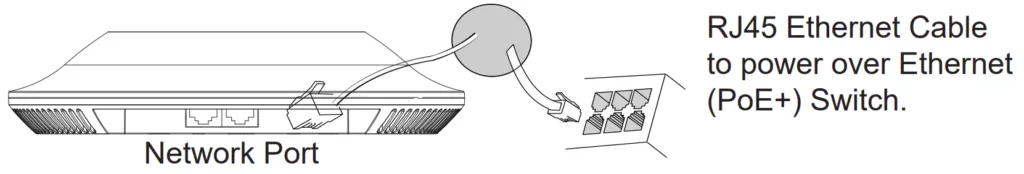

Conecte o cabo Ethernet (RJ-45) à porta NET/PoE do GWN7670LR e a uma porta LAN em sua rede (use um switch PoE/PoE+).

Aguarde o GWN7670LR inicializar e obter um endereço IP do servidor DHCP.

Roxo Sólido: Não provisionado. Azul Piscando: Provisionamento em andamento. Azul Sólido: Provisionado com sucesso.

Verde Piscando: Atualização em andamento. Verde Sólido: Atualização bem-sucedida. Vermelho Sólido: Atualização falhou.

Desligado: Sem energia. Branco Piscando: Recurso de localização de AP. Amarelo Sólido: Desconexão Mesh. Roxo Piscando: AP Slave desconectado do Master.

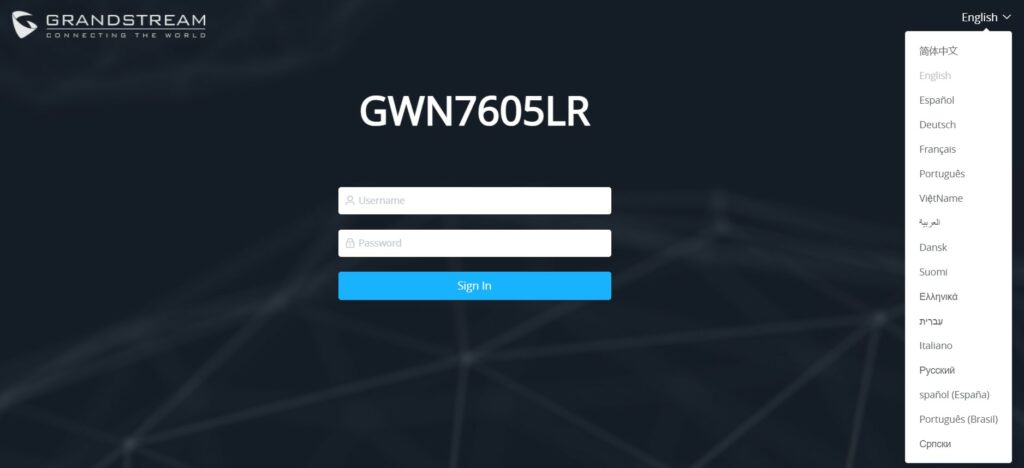

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local (substitua <mac> pelos últimos dígitos do MAC do dispositivo).

Baixe e use o GWN Discovery Tool para escanear a rede e encontrar o endereço IP do AP.

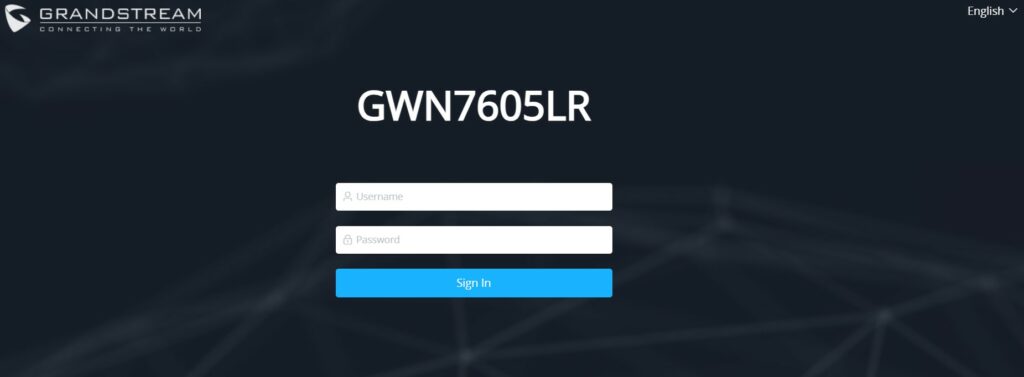

Abra o navegador e digite o endereço IP ou o URL baseado no MAC do dispositivo.

O nome de usuário padrão é admin e a senha é a Senha Wi-Fi padrão exclusiva impressa no adesivo na parte traseira da unidade.

A GUI web suporta 17 idiomas. O idioma pode ser selecionado no canto superior direito antes ou depois do login.

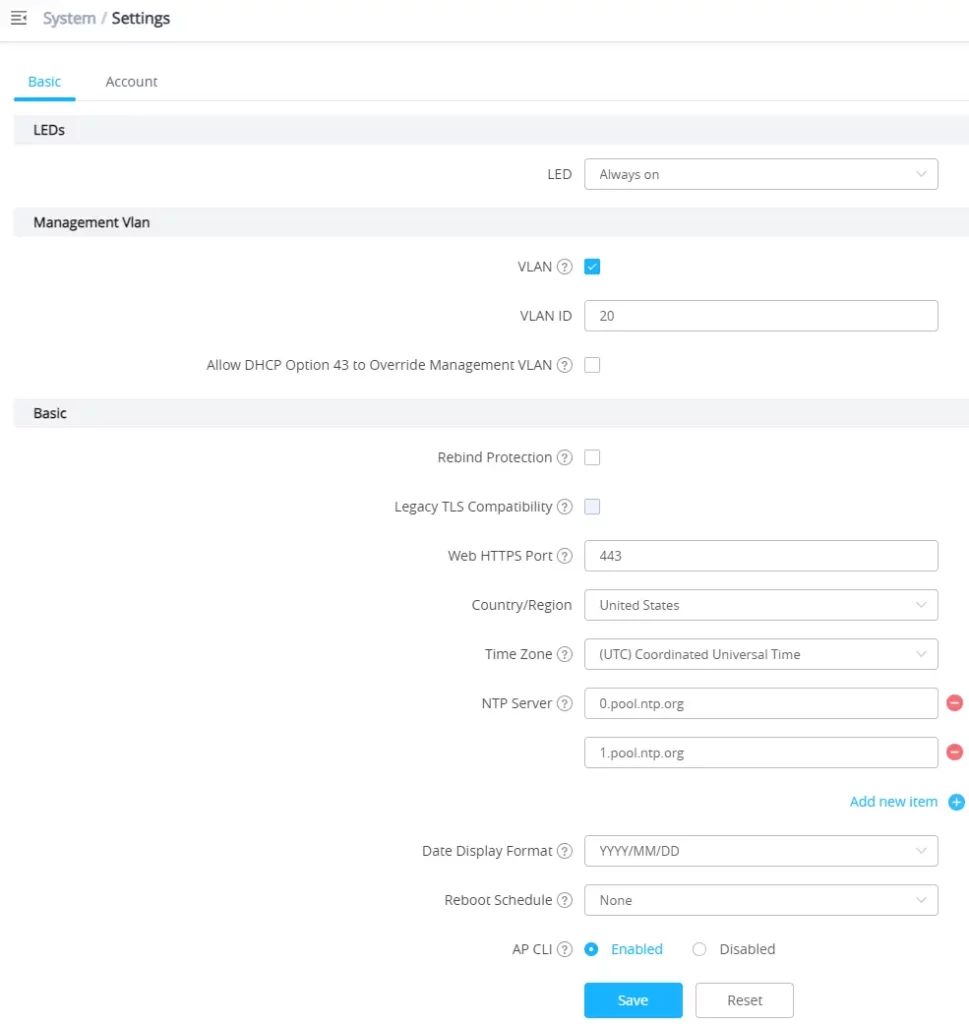

Define o status do indicador LED: Sempre Ligado, Sempre Desligado ou Agendado (usando um perfil de horário).

Habilita ou desabilita a marcação VLAN para tráfego de gerenciamento e especifica o ID da VLAN.

Permite que a Opção 43 do DHCP substitua o ID da VLAN de Gerenciamento configurado manualmente.

Define a região geográfica, fuso horário e servidores NTP para sincronização de data e hora.

Habilita ou desabilita o acesso de administrador à Interface de Linha de Comando (CLI) do GWN via SSH.

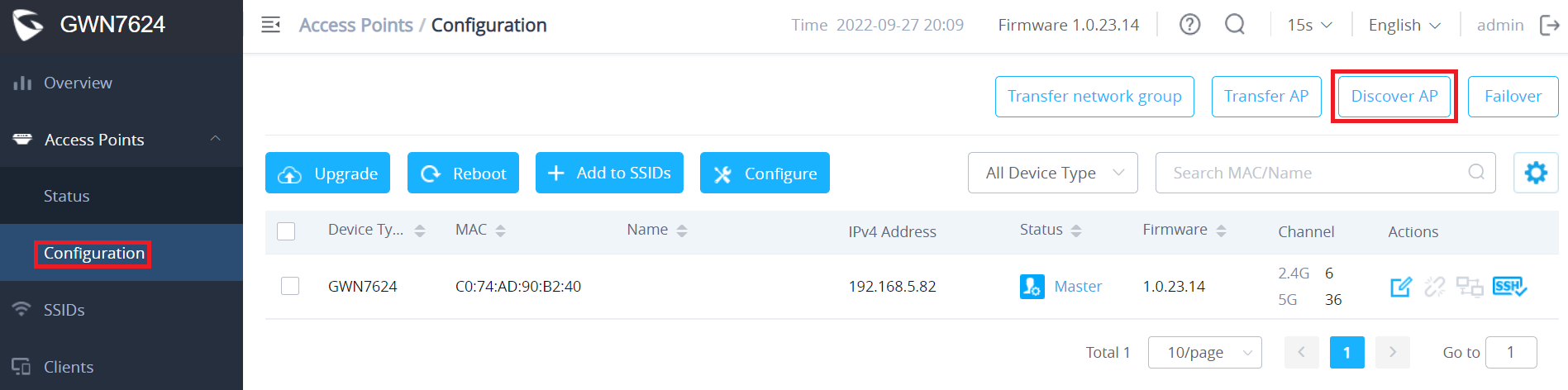

No AP Master, vá para Access Points → Configuration, clique em "Descobrir" e depois em "Parear" para adicionar APs Slave na mesma rede.

No menu Status, clique no ícone de localização para fazer o LED do AP Slave piscar em branco, facilitando sua identificação física.

Use o ícone de transferência para mover o gerenciamento do AP (Master ou Slave) para o GDMS Networking ou GWN Manager.

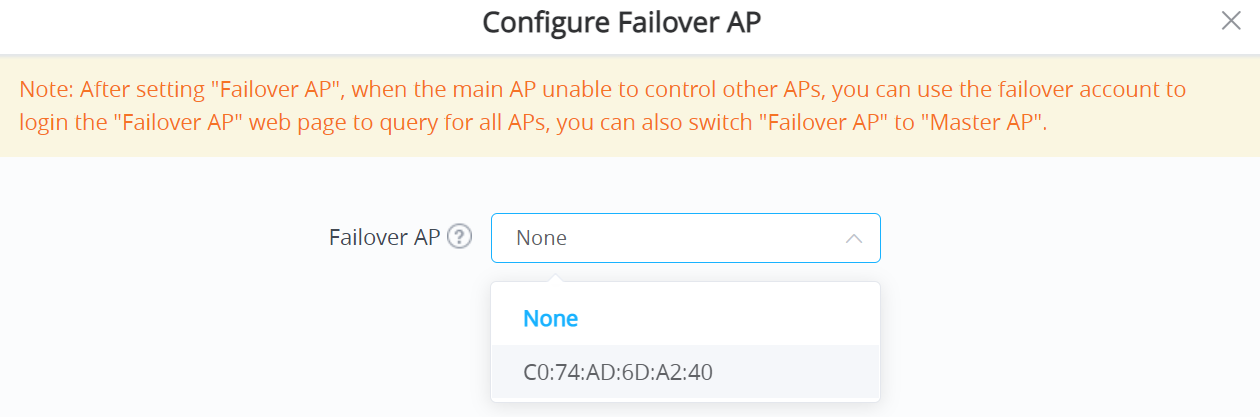

Especifique um AP Slave como Master de Failover para garantir redundância. Se o Master principal cair, o Failover se promove temporariamente para manter a rede operacional.

O administrador pode designar qualquer AP Slave para se tornar o novo AP Master, assumindo o gerenciamento de todos os APs pareados.

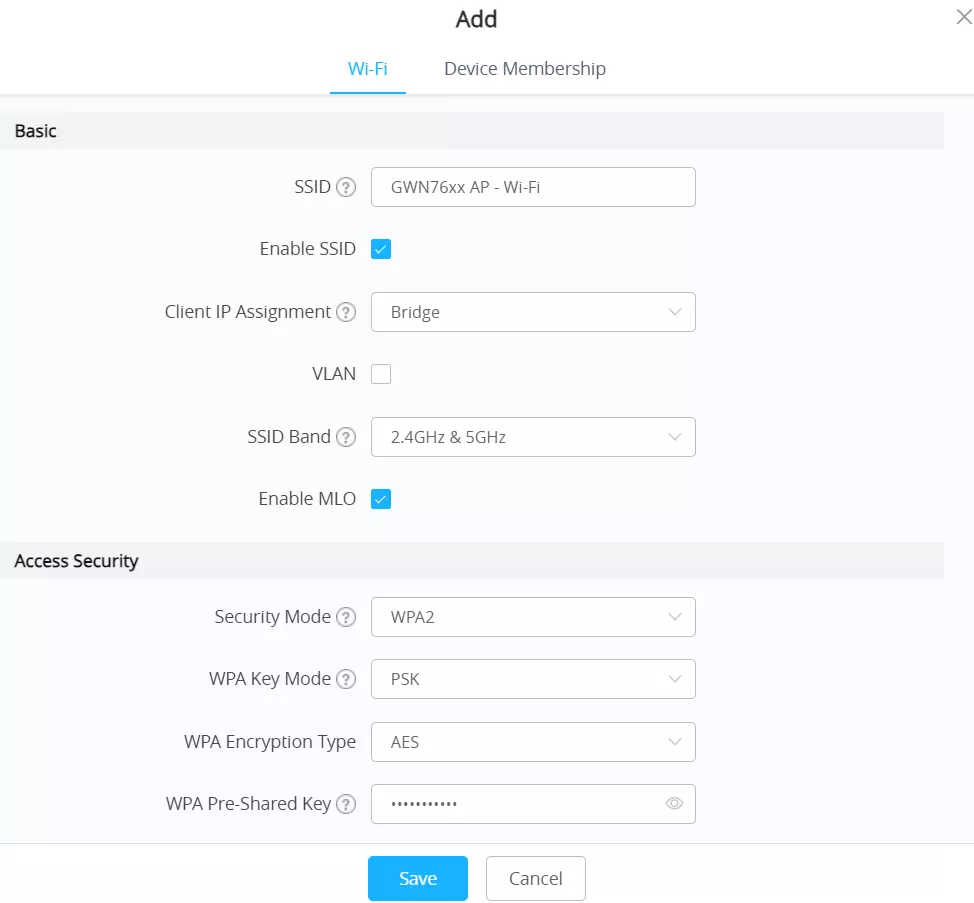

Defina o nome da rede (SSID) e marque a opção para habilitar o Wi-Fi.

Escolha entre modo Bridge (transparente) ou NAT. Se usar Bridge, defina o ID da VLAN correspondente ao SSID.

Defina o Modo de Segurança (WPA2, WPA3, 802.1x, etc.) e a Chave Pré-Compartilhada (PSK) com 8 a 63 caracteres ASCII.

Habilita a Operação Multi-Link, permitindo o uso simultâneo de múltiplas bandas (2.4GHz e 5GHz) para aumentar o throughput e a confiabilidade (suportado no Wi-Fi 7).

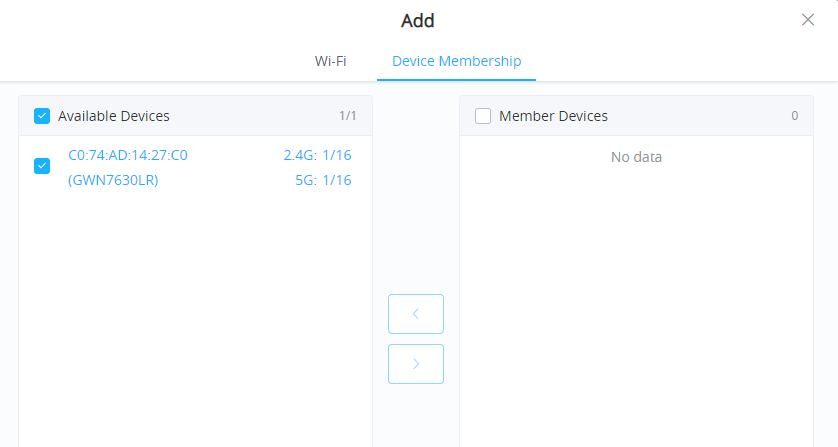

Adicione ou remova os APs Slave que transmitirão este SSID. O GWN7670LR suporta até 32 SSIDs no total.

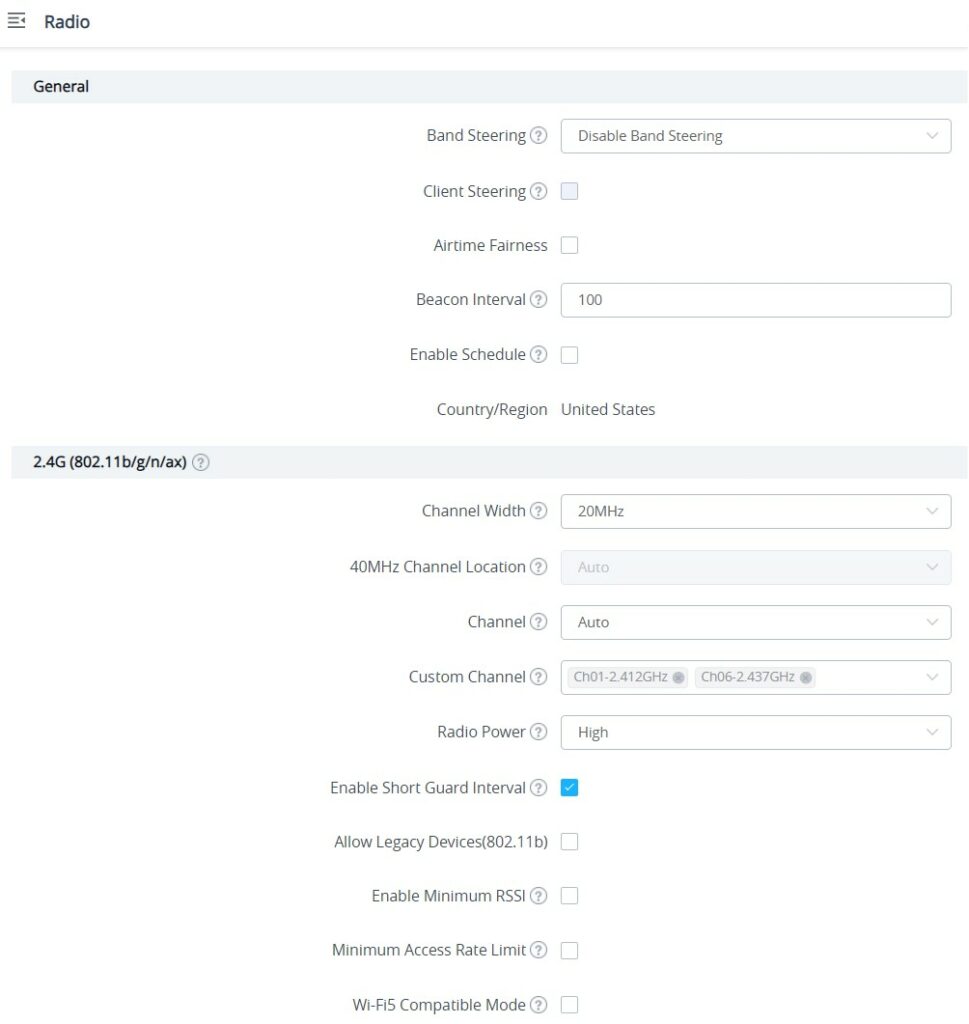

Ajuda a redirecionar clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Permite que clientes Wi-Fi façam roaming para outros APs dentro da mesma rede. Requer a configuração de um Limite RSSI.

Selecione a Largura do Canal (20/40/80/160 MHz) e o Canal de operação (Auto ou Dinamicamente Atribuído por RRM).

Define a potência de transmissão do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto). O padrão é "Alta".

Habilite o RSSI Mínimo e o Limite Mínimo de Taxa de Acesso para garantir a qualidade da conexão dos clientes.

Controle o tráfego de saída dos clientes, definindo políticas para Permitir ou Negar o tráfego com base no Protocolo de Serviço, Destino e SSIDs afetados.

Controle o tráfego de entrada, definindo políticas para Permitir ou Negar o tráfego com base no Protocolo de Serviço, Origem e Destino.

Protege clientes contra falsificação de endereços MAC (spoofing) ao vincular endereços MAC a endereços IP (IP-MAC Binding).

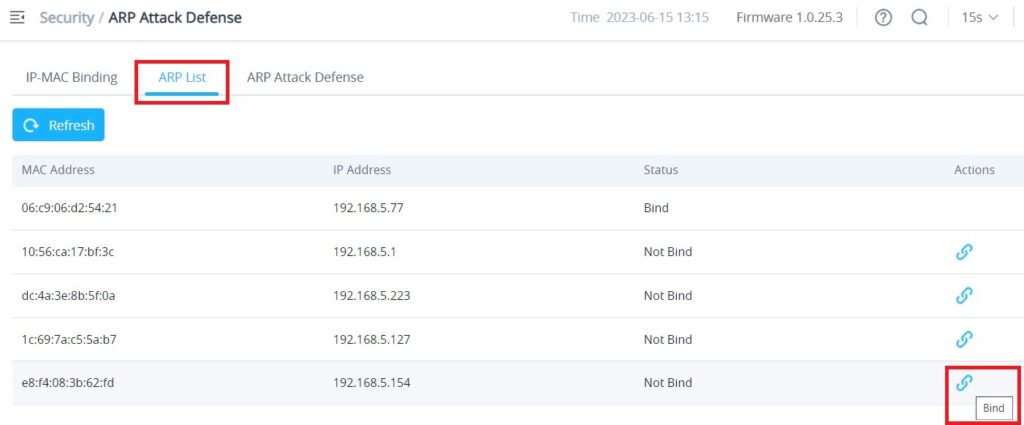

Crie vínculos estáticos entre endereços IP e MAC na aba "IP-MAC Binding" para aumentar a segurança.

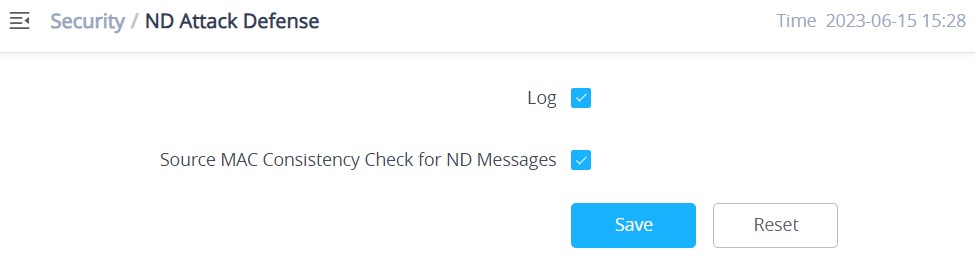

Funcionalidade equivalente à Defesa ARP, mas aplicada a endereços IPv6. Habilita a verificação de consistência do MAC de origem para mensagens ND.

Acesse a lista de clientes conectados ao GWN7670LR através do menu Clientes.

Clique no ícone de bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID.

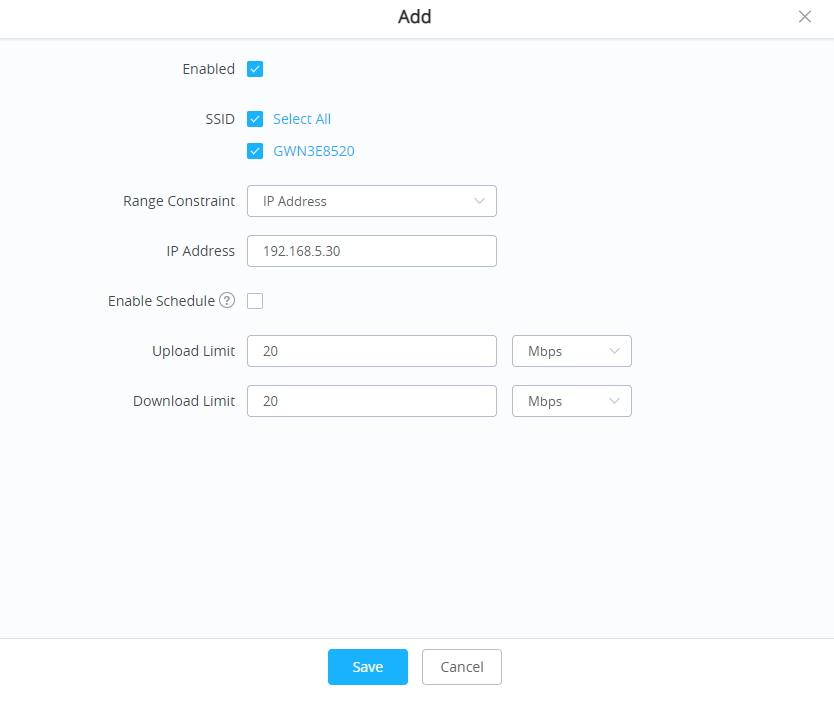

Permite limitar a utilização da largura de banda por SSID, por cliente (MAC ou IP) ou por usuário.

Escolha a restrição: Por SSID, Por Usuário, Por Endereço MAC ou Por Endereço IP.

Especifique o limite de velocidade de Upload e Download em Kbps ou Mbps.

Ative a função Mesh em Sistema → Configurações → Mesh. Por padrão, está desabilitado.

Configure a banda wireless (2.4 GHz, 5 GHz ou 2.4 GHz & 5 GHz) que será usada para a conexão de backhaul entre os pontos de acesso Mesh.

Define o número de APs que podem ser conectados em cascata sem fio. O valor deve ser um número inteiro entre 1 e 3.

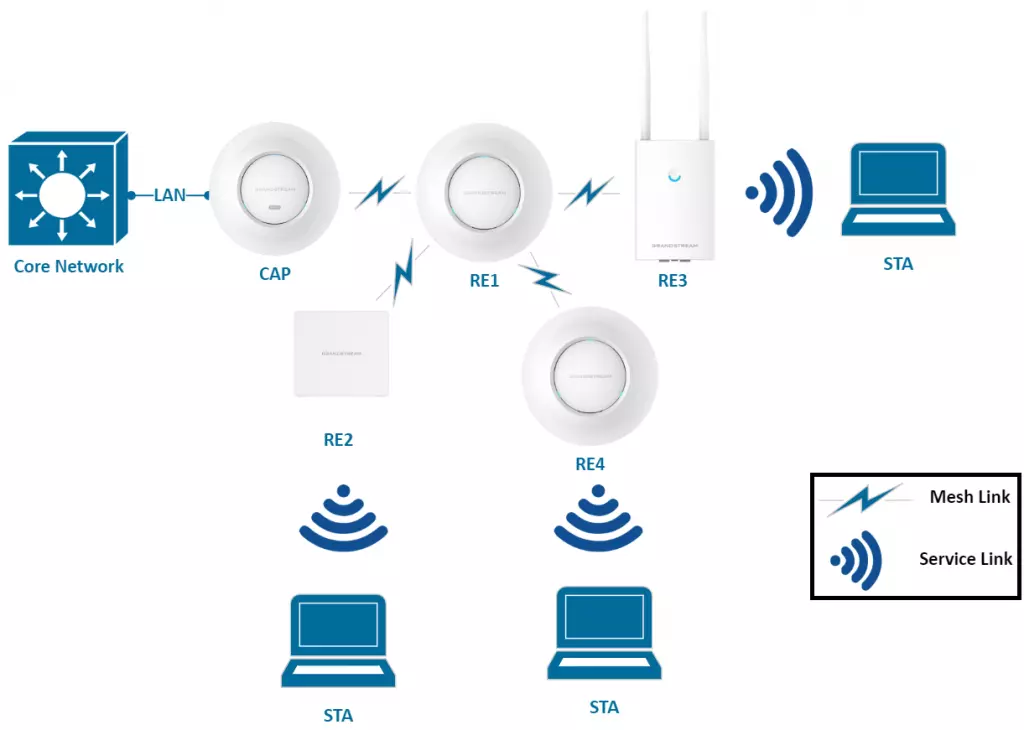

Conecte os APs de Extensão (REs) à mesma LAN do AP Central (CAP/Master), realize o pareamento e, em seguida, desloque os REs para seus locais de operação sem fio.

APs no status "Online Wireless" estão conectados sem fio (REs). APs no status "Online" estão conectados via link cabeado (CAPs).

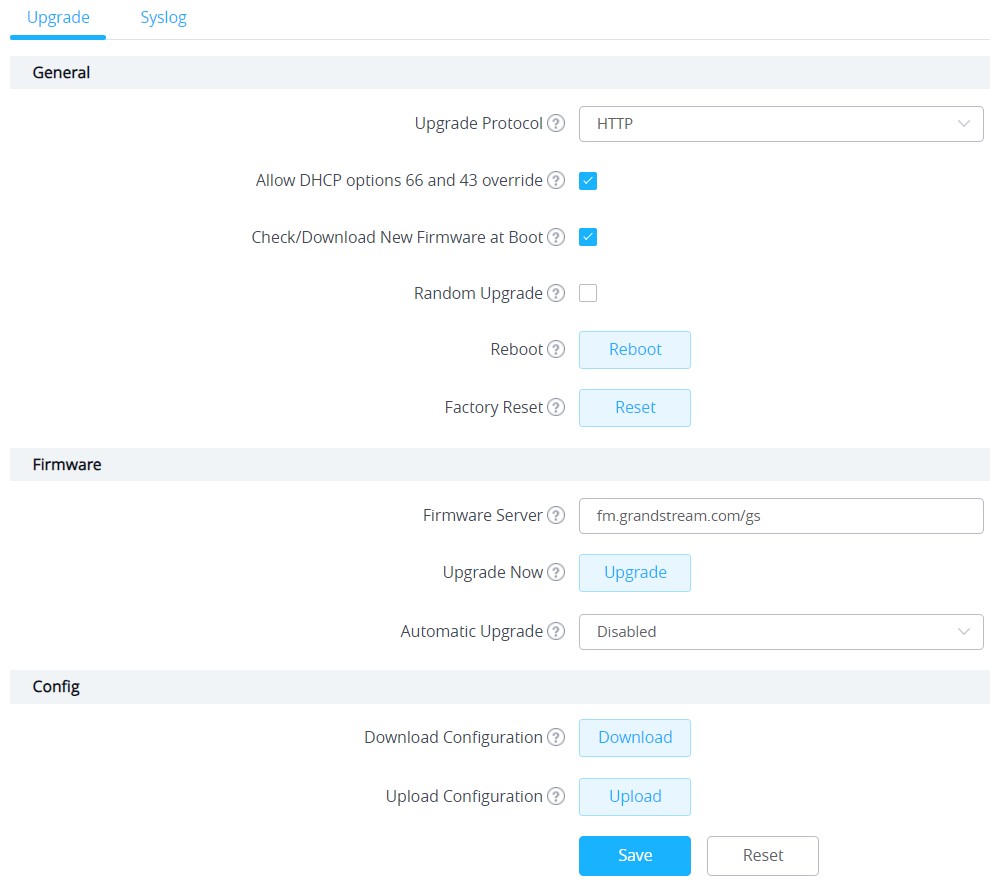

Configure o URL/Endereço IP do servidor TFTP/HTTP/HTTPS no menu Sistema → Manutenção → Upgrade para iniciar a atualização.

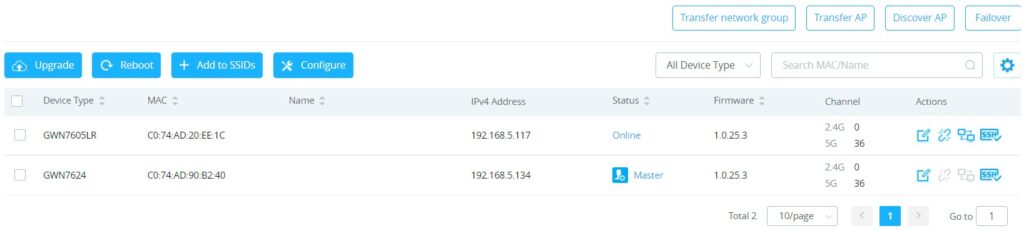

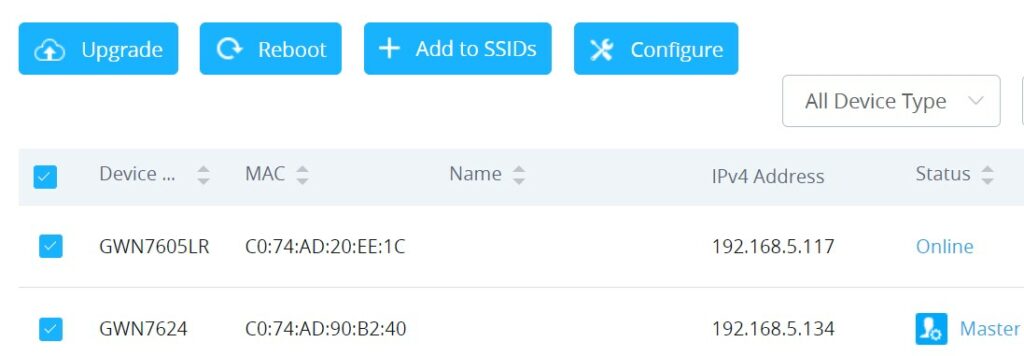

No AP Master, vá para Access Points, selecione os APs Slave desejados e clique no botão de Upgrade.

Ao atualizar múltiplos APs Slave, escolha "Sequencial" para que a atualização ocorra um por um, minimizando a interrupção do serviço Wi-Fi.

Baixe o arquivo de configuração do GWN7670LR para fins de backup e restauração.

Carregue um arquivo de configuração salvo. O GWN7670LR será reiniciado após a restauração bem-sucedida.

Para reiniciar o dispositivo, vá para Sistema → Manutenção → Upgrade e clique no botão de Reinicialização.

Use o pino RESET na parte traseira do dispositivo. Pressione e segure por 7 segundos para restaurar as configurações padrão de fábrica.

O botão de Reset na interface web irá restaurar todas as opções do GWN7670LR para as configurações de fábrica.

A restauração apagará todas as configurações. Faça backup antes de prosseguir.
