Grandstream GWN7672 - Guia do Usuário

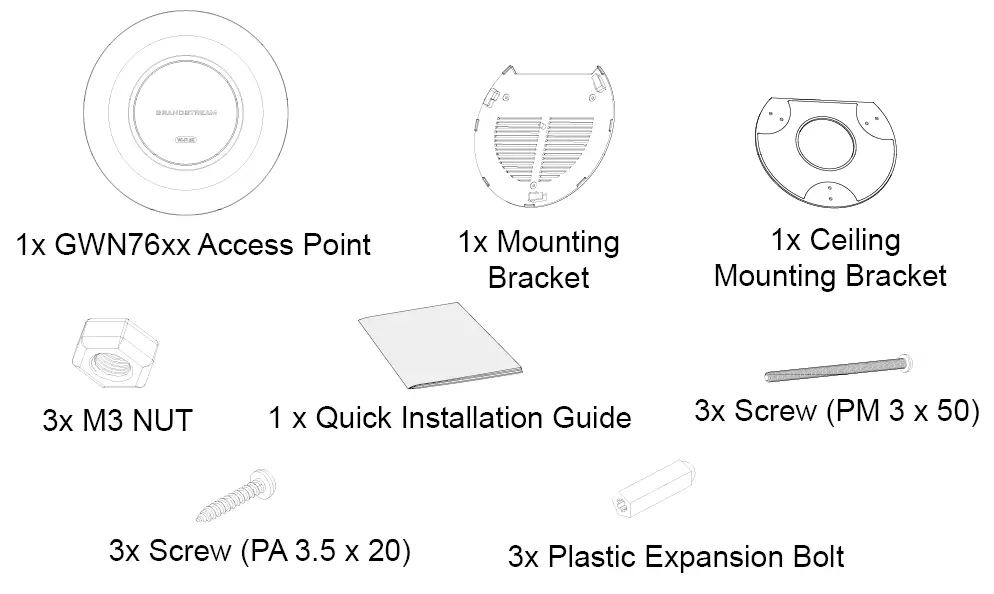

O pacote inclui a unidade principal do Access Point GWN7672.

Um suporte para montagem.

Um suporte adicional para instalação em teto.

Parafusos de expansão plásticos (3), Porcas M3 (3), Parafusos PM 3 x 50 (3) e Parafusos PM 3.5 x 20 (3).

Um Guia de Instalação Rápida.

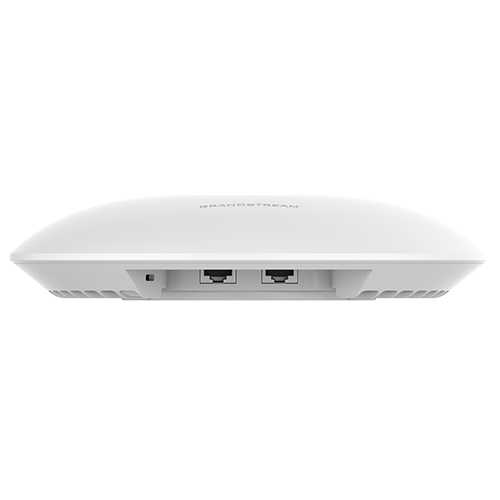

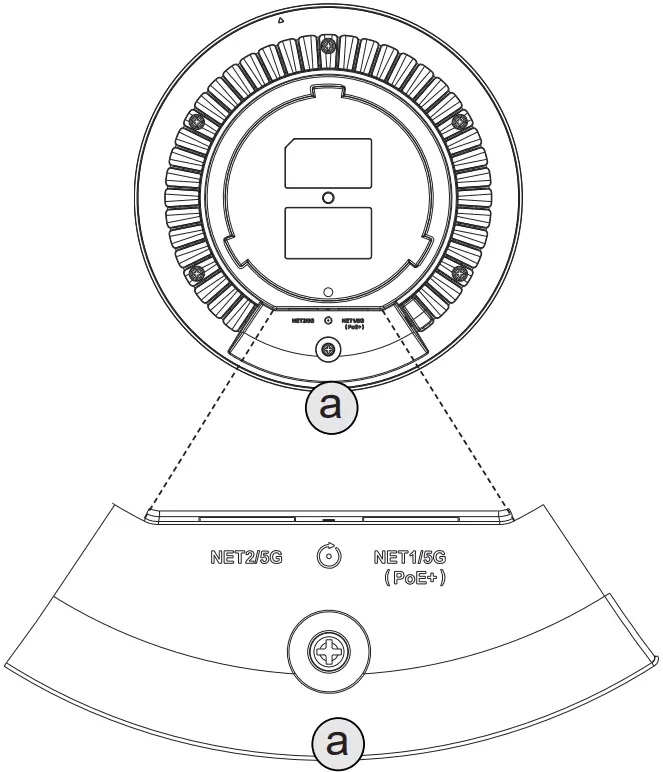

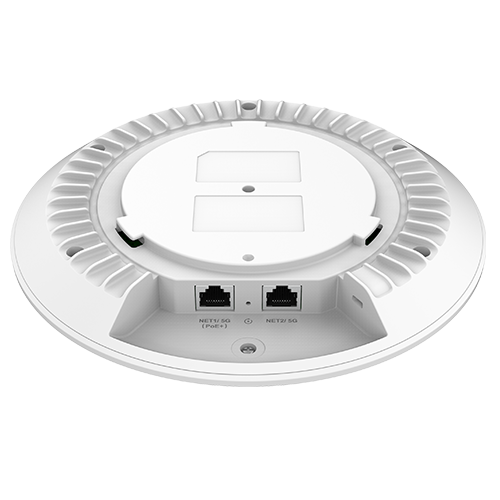

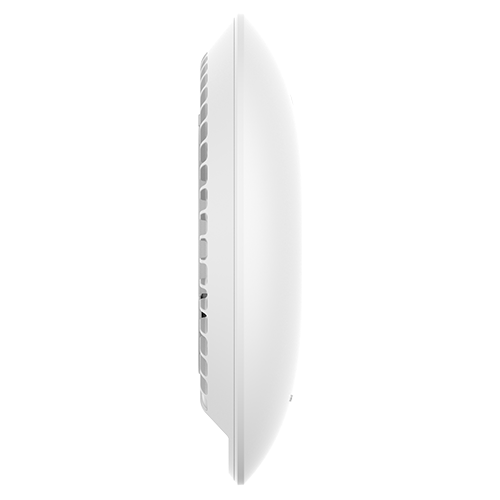

Porta Ethernet RJ45 de 5 Gbps para conexão ao seu roteador ou outro GWN76xx. Suporta entrada PoE+ (802.3at).

Porta Ethernet de 5 Gbps.

Orifício para restauração de fábrica. Pressione por 7 segundos para restaurar as configurações padrão de fábrica.

O GWN7672 possui um slot para trava Kensington.

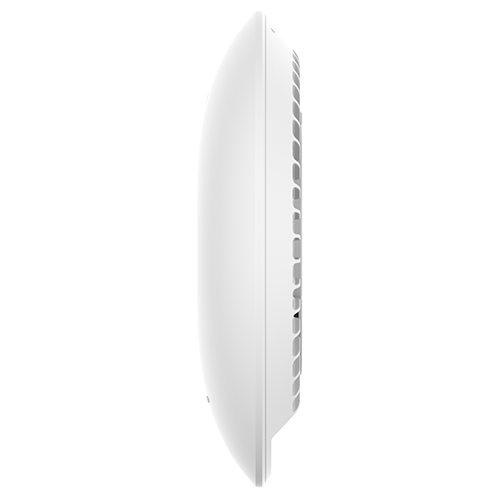

Um LED tricolor para rastreamento do dispositivo e indicação de status.

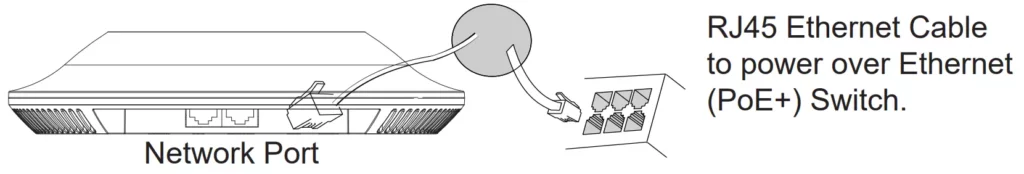

Conecte uma extremidade de um cabo Ethernet RJ-45 à porta NET1/5G (PoE+) do GWN7672.

Conecte a outra extremidade do cabo a uma porta LAN da sua rede. O GWN7672 deve ser alimentado usando um switch PoE+ (802.3at) através da porta NET1/5G.

Aguarde o GWN7672 inicializar e adquirir um endereço IP do servidor DHCP.

Alterações ou modificações não aprovadas pela Grandstream, ou a operação fora do detalhado neste manual, podem anular a garantia.

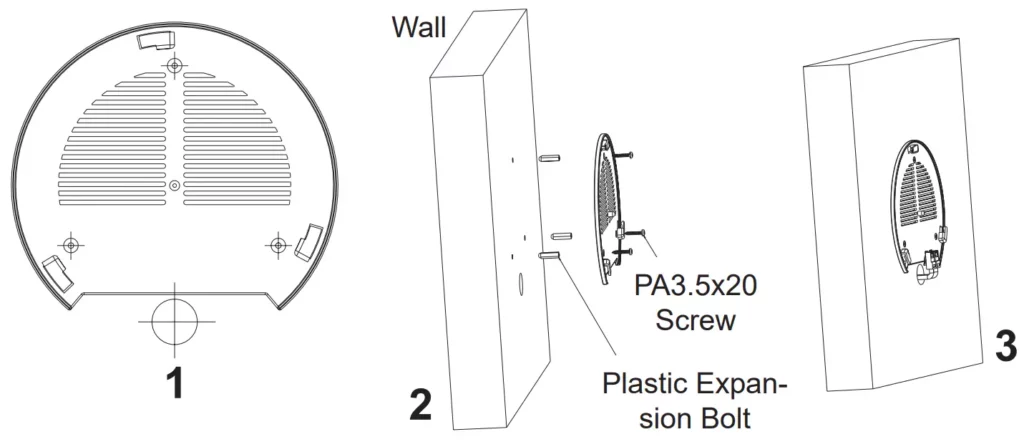

Posicione o suporte de montagem na parede com a seta para cima. Marque os quatro furos, insira as buchas e fixe o suporte com os parafusos.

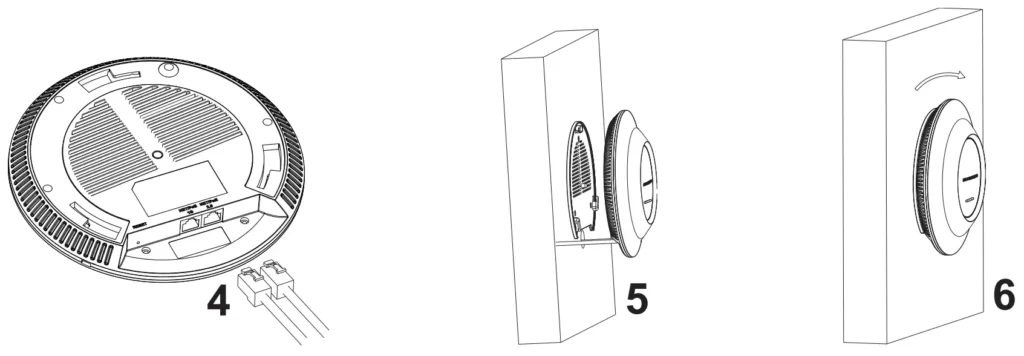

Conecte o cabo Ethernet (RJ45) à porta correta do seu GWN7672.

Alinhe a seta no AP com a seta na aba de travamento do suporte. Gire o GWN no sentido horário até que ele se encaixe e trave no lugar.

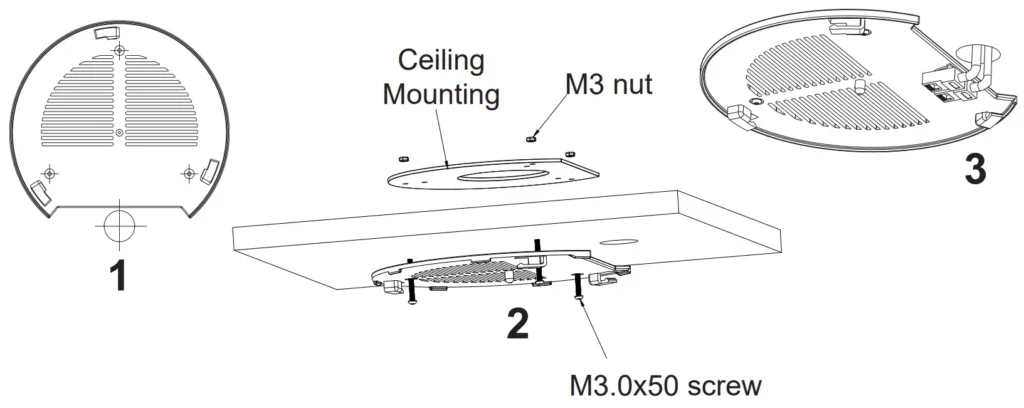

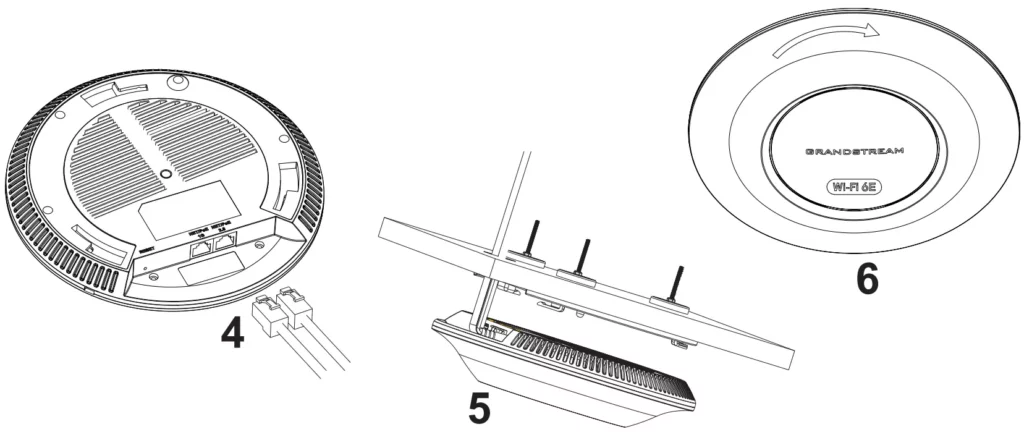

A montagem no teto é recomendada para um desempenho de cobertura ideal. Use o suporte de teto e siga os passos de fixação.

Unidade desligada ou fonte de alimentação anormal.

Atualização de firmware em andamento.

Atualização de firmware bem-sucedida.

Falha na atualização do firmware.

Unidade não provisionada.

Unidade provisionada com sucesso.

Usado para o recurso de localização do Access Point.

Desconexão da rede Mesh.

Localize o endereço MAC na etiqueta do dispositivo. Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local.

Se o MAC for EC:74:D7:8B:58:30, acesse https://gwn_ec74d78b5830.local/.

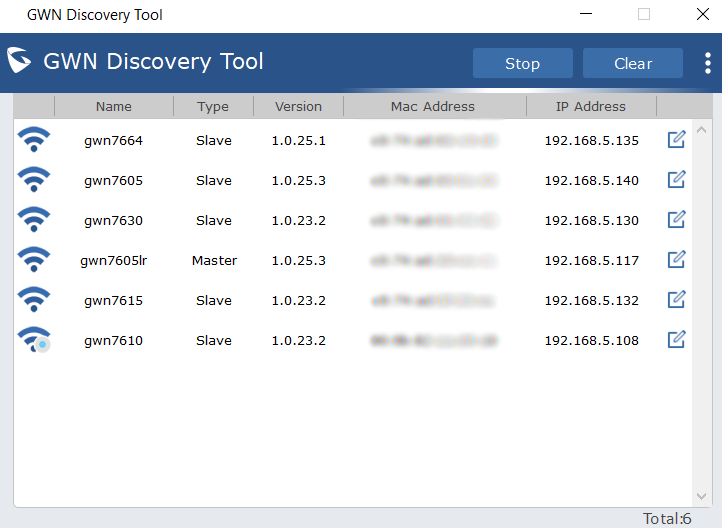

Baixe e instale a GWN Discovery Tool. Abra a ferramenta, selecione a interface de rede e clique em "Scan" (Escanear).

A ferramenta listará os APs. Clique em "Manage Device" (Gerenciar Dispositivo) para ser redirecionado à interface de configuração web, ou use o endereço IP exibido.

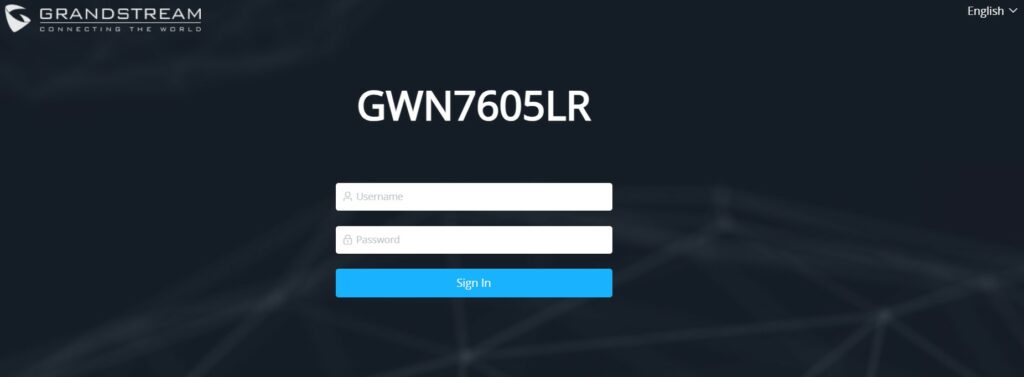

Certifique-se de que o computador esteja conectado à mesma rede local. Abra um navegador e digite a URL usando o endereço MAC ou o endereço IP no formato http(s)://Endereço_IP.

O nome de usuário padrão do administrador é sempre admin e a senha é a senha Wi-Fi padrão exclusiva, disponível na etiqueta na parte traseira da unidade.

O acesso à interface web do AP será bloqueado por 15 minutos após 5 tentativas de login malsucedidas.

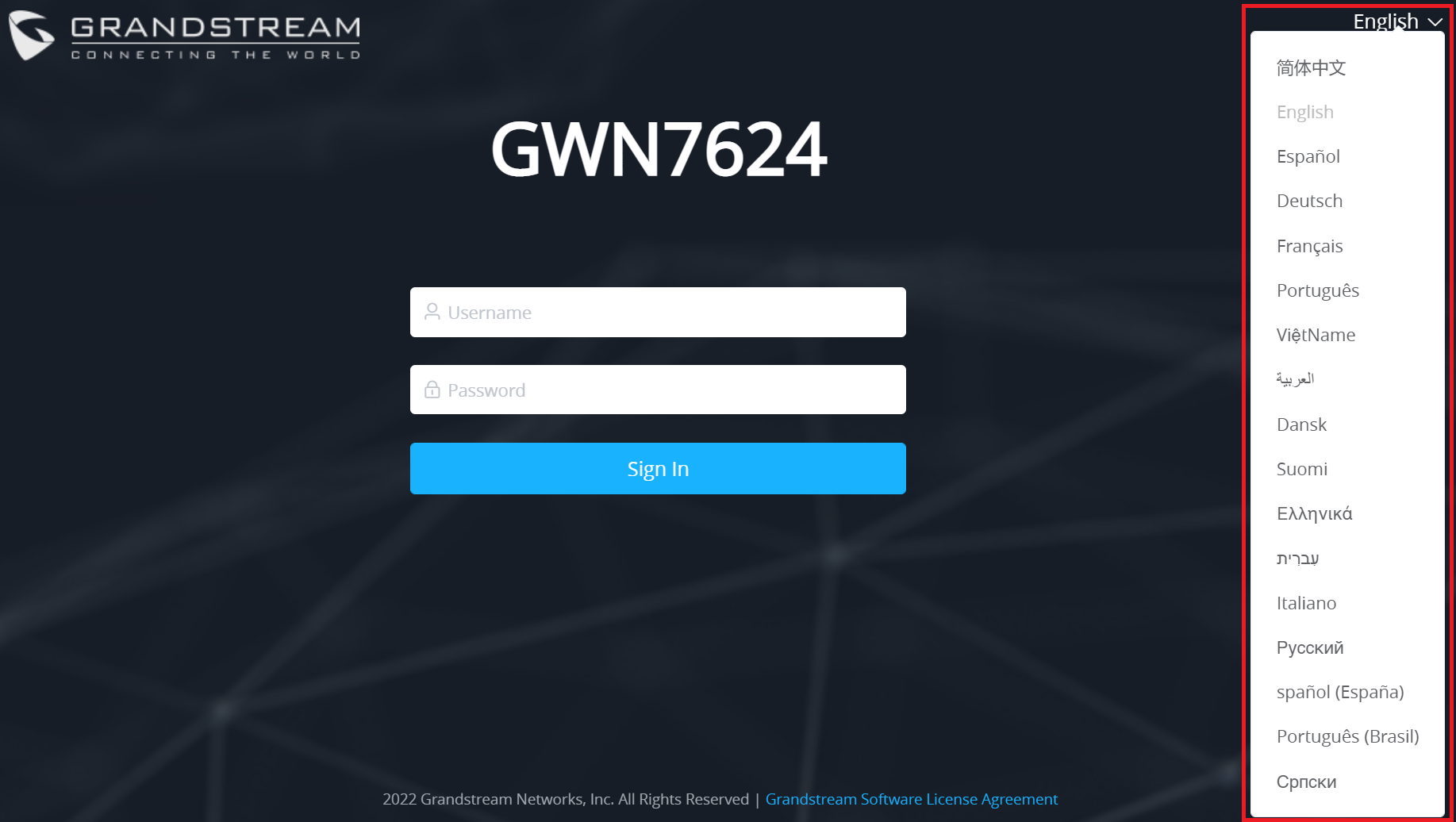

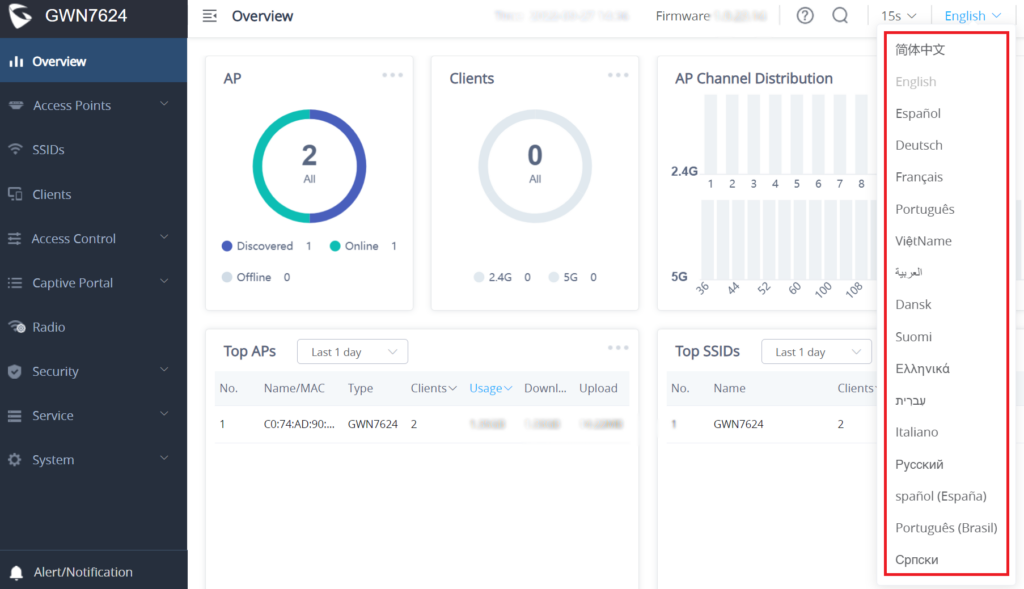

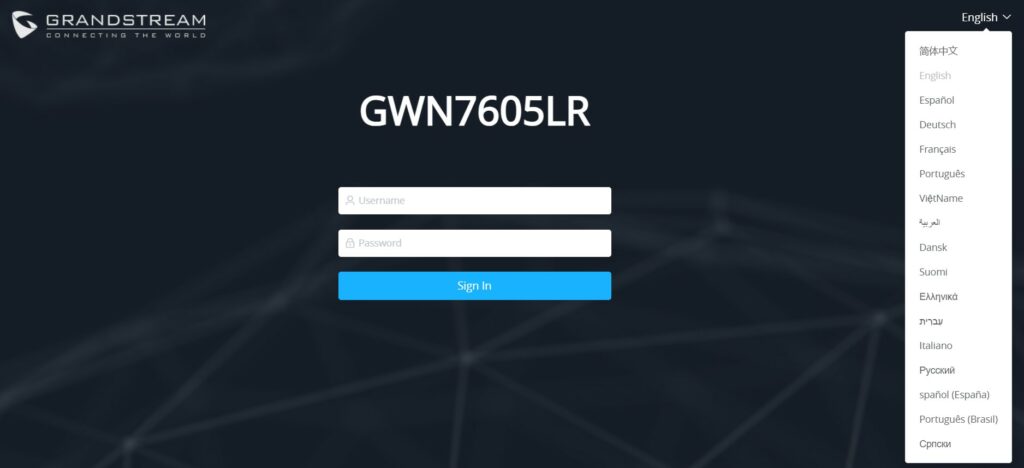

A interface web suporta 17 idiomas, incluindo Português. O idioma pode ser selecionado no canto superior direito antes ou depois do login.

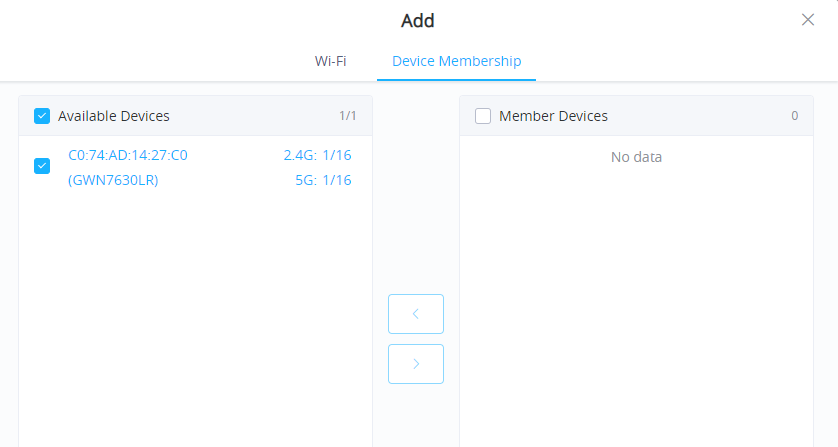

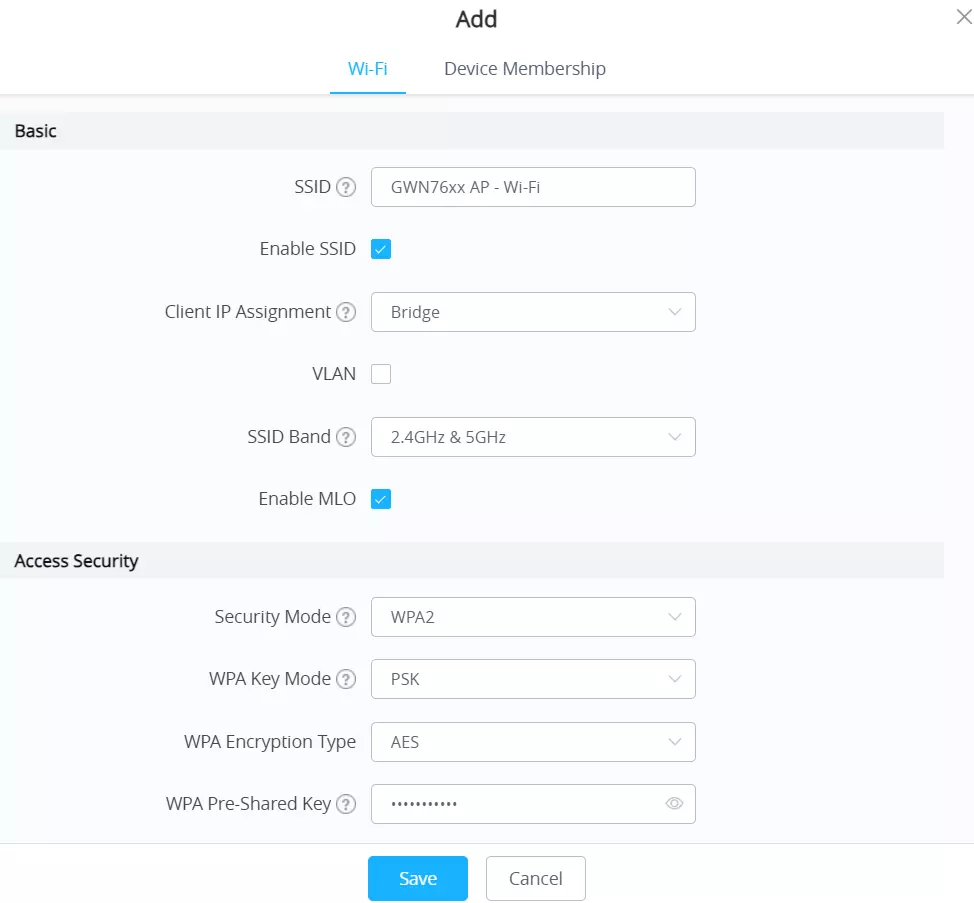

O GWN7672 suporta até 48 SSIDs totais, com 16 por rádio (2.4GHz, 5GHz e 6GHz).

Selecione a banda Wi-Fi que o AP usará: 2.4GHz, 5GHz ou 6GHz (para modelos Wi-Fi 7 como o GWN7672).

Habilita a Operação Multi-Link, permitindo o uso simultâneo de múltiplas bandas (2.4GHz, 5GHz e 6GHz) para aumentar a taxa de transferência e a confiabilidade. (Suportado no Wi-Fi 7).

Defina o modo de segurança para criptografia (WEP, WPA/WPA2, WPA3, etc.). O WPA3 é suportado.

Bloqueia qualquer conexão TCP/IP entre clientes conectados ao GWN7672, útil para aumentar a segurança em redes de convidados.

Acesse Web GUI → Clientes para visualizar e gerenciar os clientes conectados ao GWN7672.

Clique no ícone de edição para verificar o status do cliente e modificar configurações básicas, como o nome do dispositivo.

Clique no ícone de bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID da zona.

Clique no ícone de liberação para liberar o lease de IP de um cliente Wi-Fi offline.

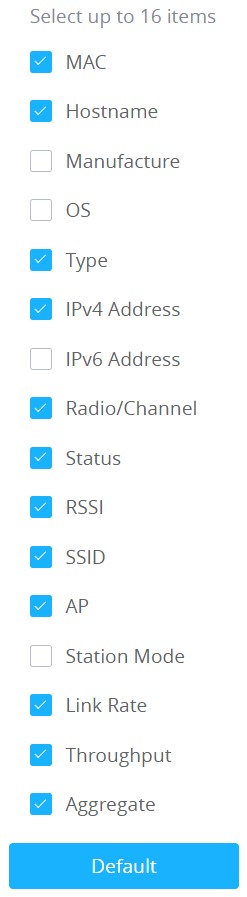

Use o botão de personalização para escolher quais itens (como taxa de dados, uso, etc.) serão exibidos na lista de clientes.

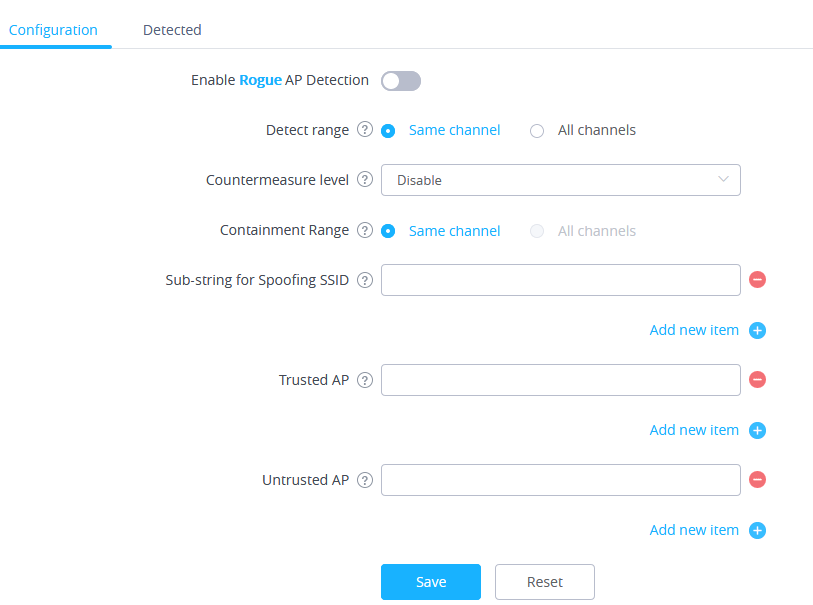

Habilite este recurso para prevenir intrusões maliciosas e aumentar a segurança da rede sem fio, detectando Access Points não autorizados.

Especifique o alcance: Mesmo canal (detecção simples, sem impacto) ou Todos os canais (detecção profunda a cada 5 minutos, pode causar breve interrupção).

Define o tipo de ataque a ser mitigado (Alto, Médio, Baixo). O nível Alto inclui BSSID não confiável, acesso ilegal sem autenticação, acesso ilegal e Spoofing de SSID.

Especifique o endereço MAC de APs confiáveis. Nenhuma contramedida será executada neles.

A interface exibirá uma lista de todos os APs desonestos detectados na rede pelo GWN7672.

Controle o tráfego de saída e entrada dos clientes configurando políticas para negar ou permitir o tráfego com base no protocolo, SSIDs e destinos.

Defina políticas para Permitir ou Negar o tráfego de saída, especificando o protocolo (ICMP, HTTP, etc.) e os SSIDs afetados.

Defina políticas para Permitir ou Negar o tráfego de entrada, especificando a origem (IP, Rede, Todos) e o destino.

Ao selecionar "Custom" (Personalizado), você pode definir o Protocolo (TCP ou UDP) e a Porta específica para a regra.

O firmware pode ser atualizado via TFTP/HTTP/HTTPS, configurando a URL/Endereço IP do servidor e selecionando o método de download.

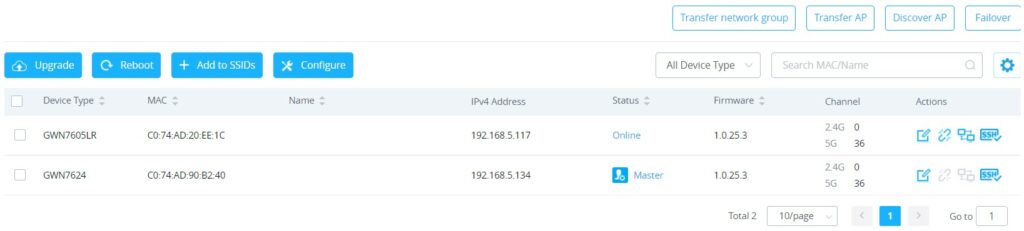

Se o GWN7672 for o controlador Mestre, acesse Access Points, selecione os APs escravos e clique no ícone de atualização.

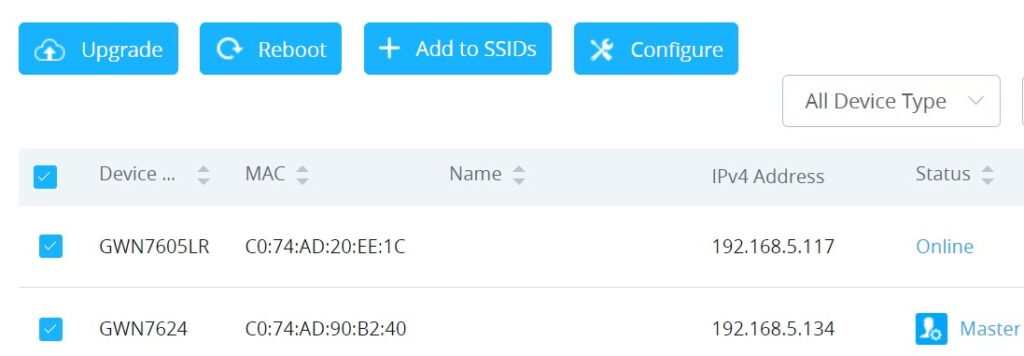

Ao atualizar múltiplos dispositivos, escolha "Sequential" (Sequencial) para que os APs escravos atualizem um por um, reduzindo a interrupção do serviço.

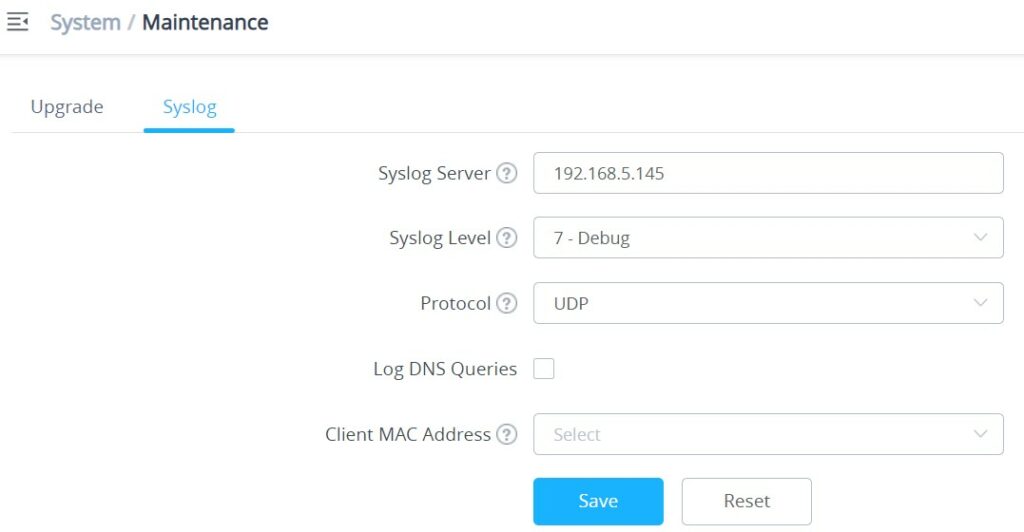

É possível enviar informações de syslog para um servidor remoto em Sistema → Manutenção → Syslog. Insira o endereço do servidor e selecione o nível de log (Emergency, Error, Debug, etc.).

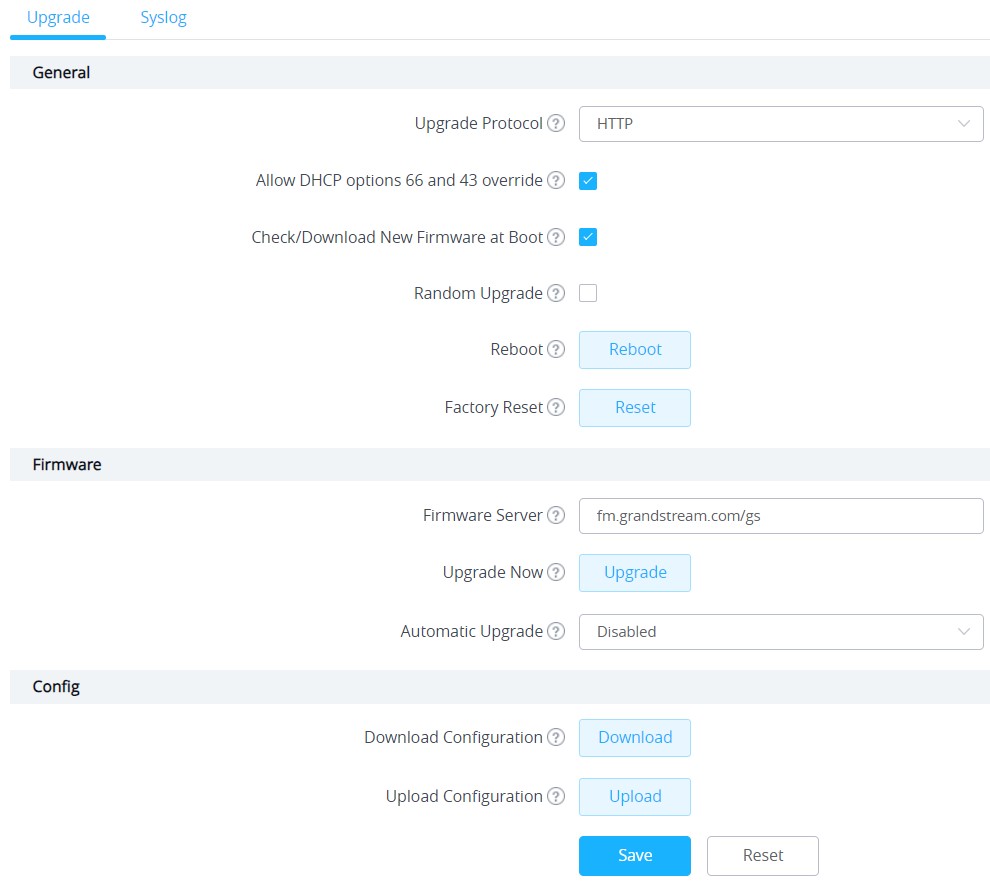

Acesse Web GUI → Sistema → Manutenção → Upgrade e clique no ícone de download para salvar o arquivo de configuração localmente.

Para restaurar, acesse a mesma página e clique no ícone de upload para selecionar o arquivo de configuração salvo.

O GWN7672 será reinicializado após a restauração bem-sucedida do arquivo de configuração.

Acesse Web GUI → Sistema → Manutenção → Upgrade e clique no botão de Reinicialização.

O botão de Restauração de Fábrica apagará todas as configurações e restaurará as opções padrão.

Use o orifício RESET na parte traseira do GWN7672. Pressione por 7 segundos para restaurar as configurações padrão de fábrica.
