Grandstream GWN7660 - Guia do Usuário

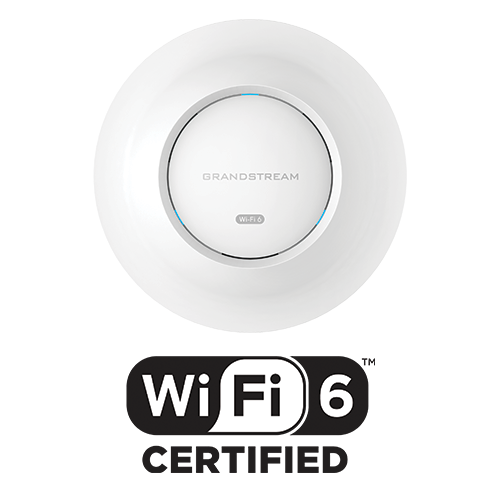

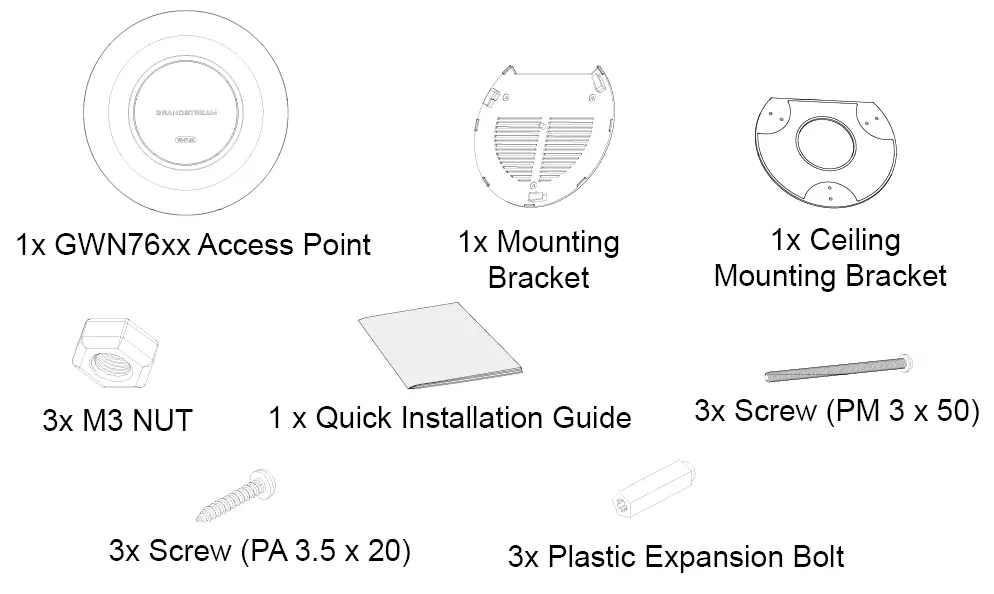

Unidade principal do Access Point GWN7660. (1)

Suporte para montagem (1).

Suporte de placa traseira para montagem em teto (1).

Inclui buchas de expansão plásticas (3), parafusos PM 3 x 50 (3) e parafusos PM 3.5 x 20 (3).

Documentação de início rápido (1).

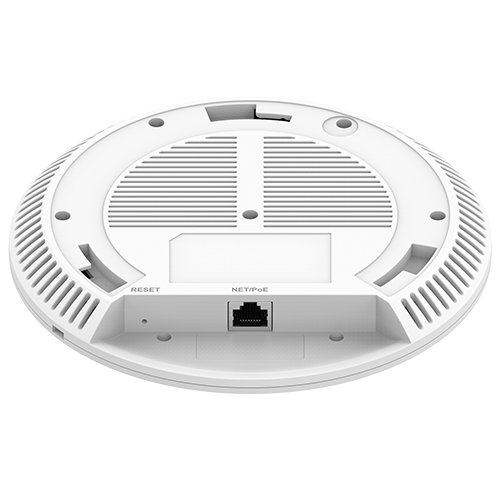

Duas portas Ethernet RJ45 10/100/1000 Base-T com detecção automática.

O GWN7660 é compatível com os padrões Power over Ethernet 802.3af/802.3at.

Inclui um orifício de Reset e um slot para trava Kensington.

Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

Três LEDs tricolores para rastreamento do dispositivo e indicação de status.

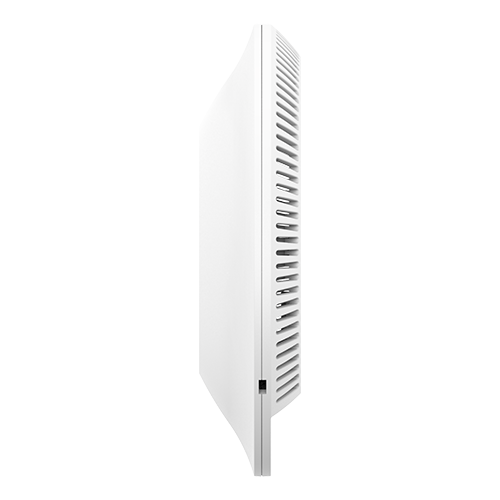

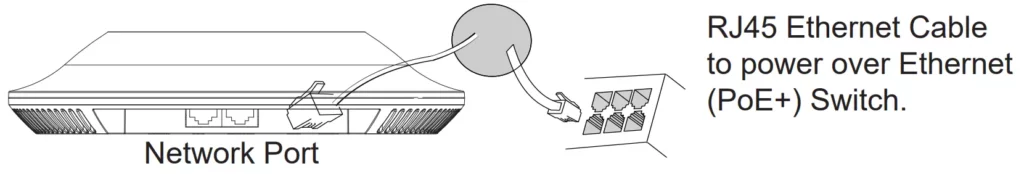

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7660.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN da sua rede (use um switch PoE/PoE+).

Certifique-se de que o switch ou injetor PoE forneça energia suficiente.

Aguarde o GWN7660 inicializar e obter um endereço IP do Servidor DHCP.

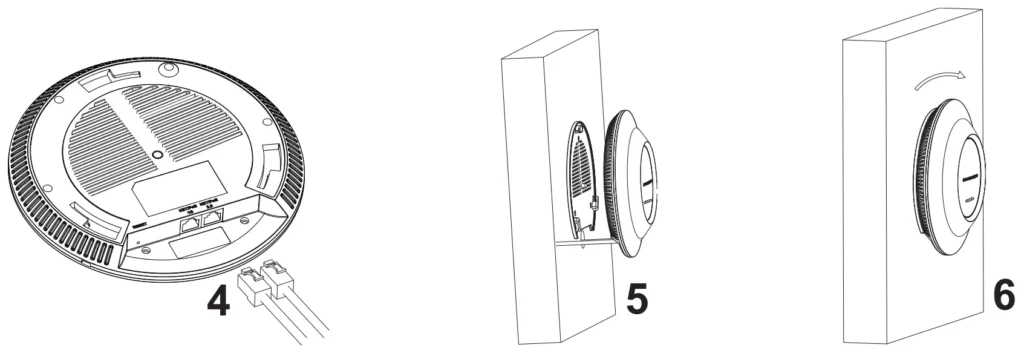

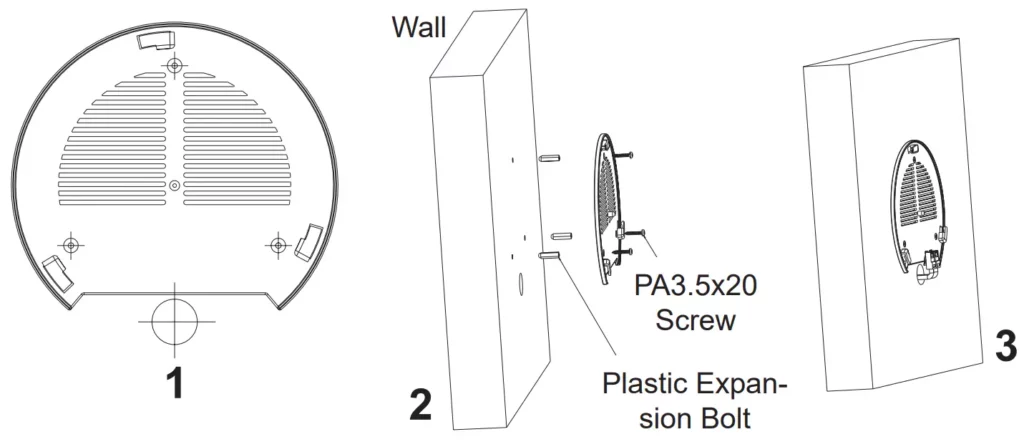

Posicione o suporte de montagem na parede com a seta apontando para cima. Marque os orifícios.

Insira as buchas nos orifícios e fixe o suporte de montagem na parede usando os parafusos.

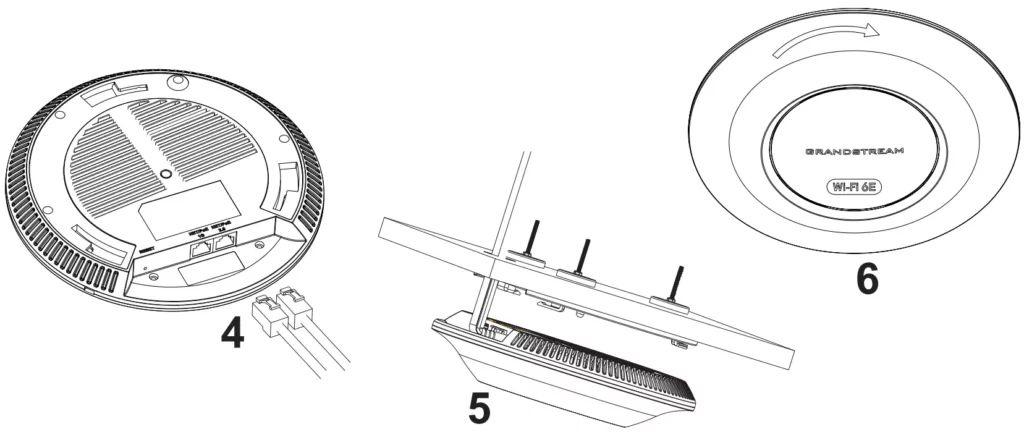

Alinhe a seta no AP com a seta na aba de travamento do suporte e certifique-se de que o GWN esteja firmemente encaixado.

Gire o GWN no sentido horário até que ele se encaixe e trave no lugar.

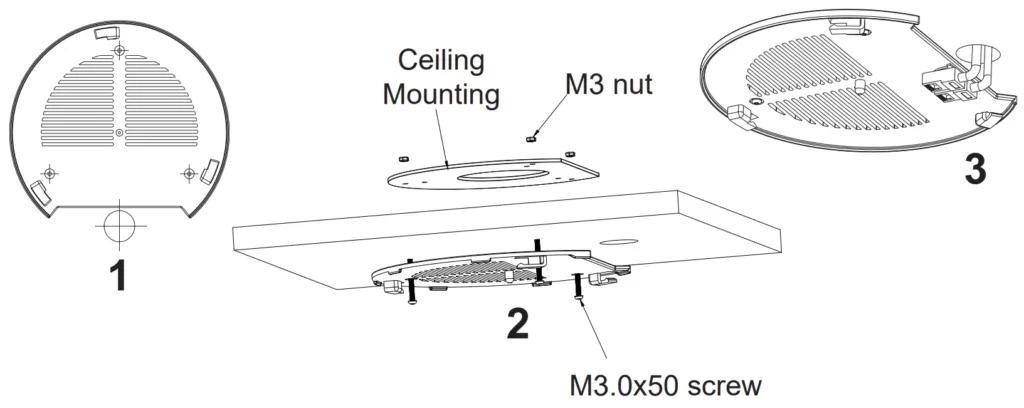

A montagem no teto é recomendada para um desempenho de cobertura ideal.

A unidade está provisionada com sucesso.

A unidade não está provisionada.

Atualização de firmware em andamento.

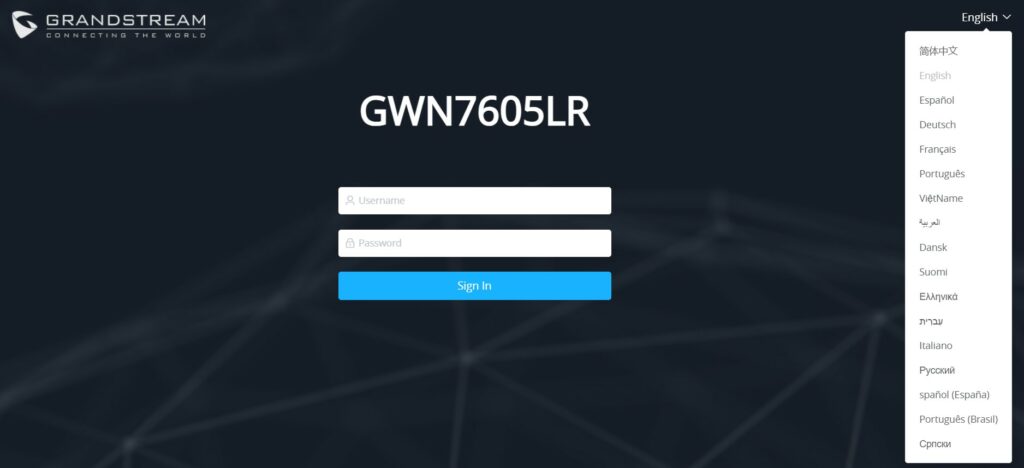

Acesse o AP digitando https://gwn_[últimos 12 dígitos do MAC].local no navegador.

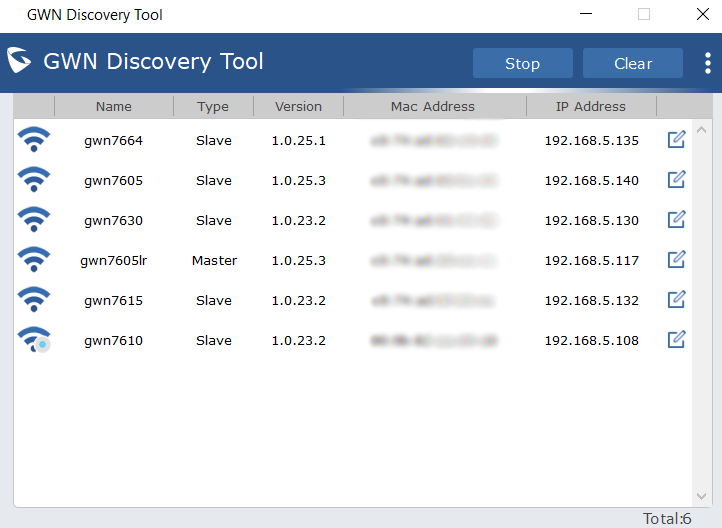

Use a Ferramenta de Descoberta GWN para escanear a rede e encontrar o endereço IP, MAC e versão de firmware do AP.

Certifique-se de que o computador esteja conectado à mesma rede local que o GWN7660.

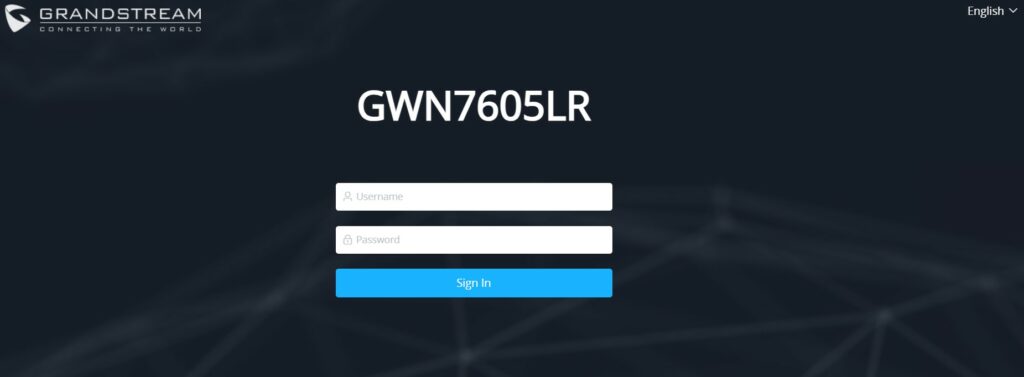

Digite a URL usando o endereço MAC (https://gwn_[mac].local) ou o endereço IP (http(s)://IP_Address).

O nome de usuário padrão é admin e a senha é a *Senha Wi-Fi* exclusiva impressa na etiqueta MAC na parte traseira da unidade.

O acesso à interface web será bloqueado por 15 minutos após 5 tentativas de login malsucedidas.

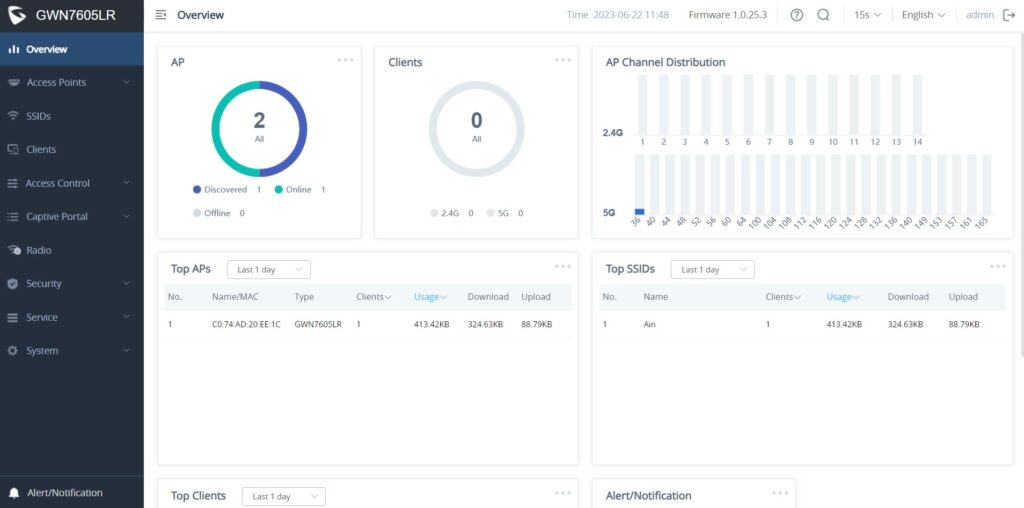

A primeira página após o login exibe um painel (Dashboard) com informações gerais para fácil monitoramento, incluindo status de APs, clientes e uso de dados.

O Modo Master permite que o GWN7660 atue como um Controlador de Access Point, gerenciando outros APs GWN76XX de forma centralizada.

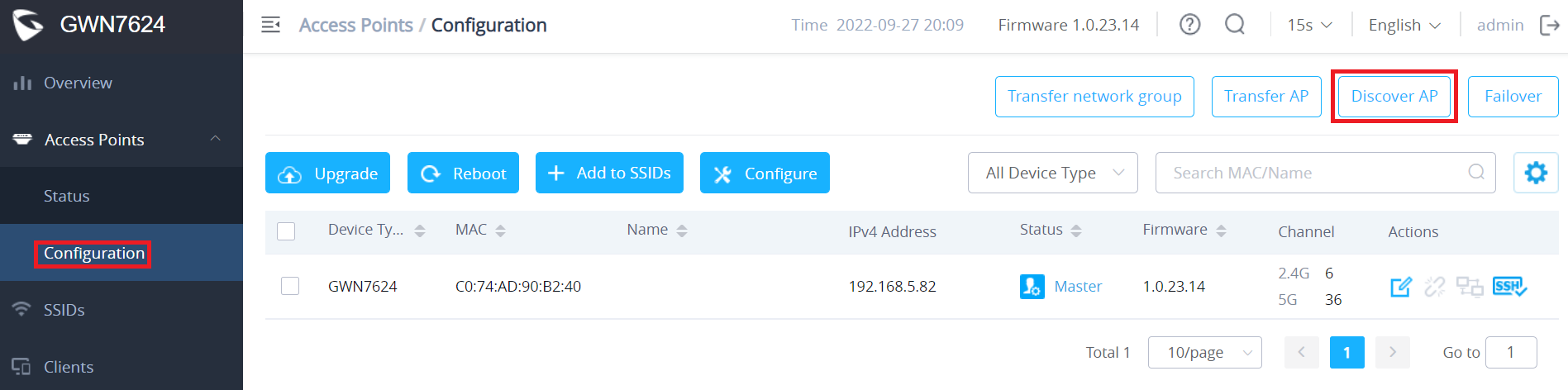

Acesse a interface web do GWN7660 (Master) e navegue até Access Points → Configuration.

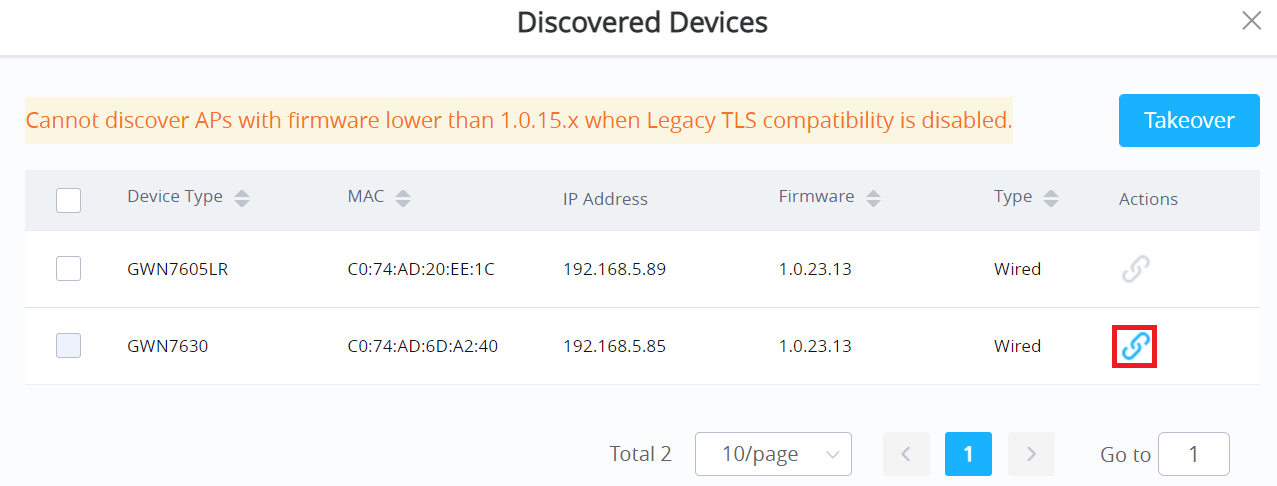

Clique no botão de descoberta para encontrar APs conectados na mesma rede (domínio de broadcast).

Clique em "Pair" (Emparelhar) nas Ações para adicionar o AP descoberto como um dispositivo Slave sob o controle do Master.

Para APs em redes remotas, configure o endereço IP do Master na Opção 43 do DHCP para estabelecer a conexão remotamente.

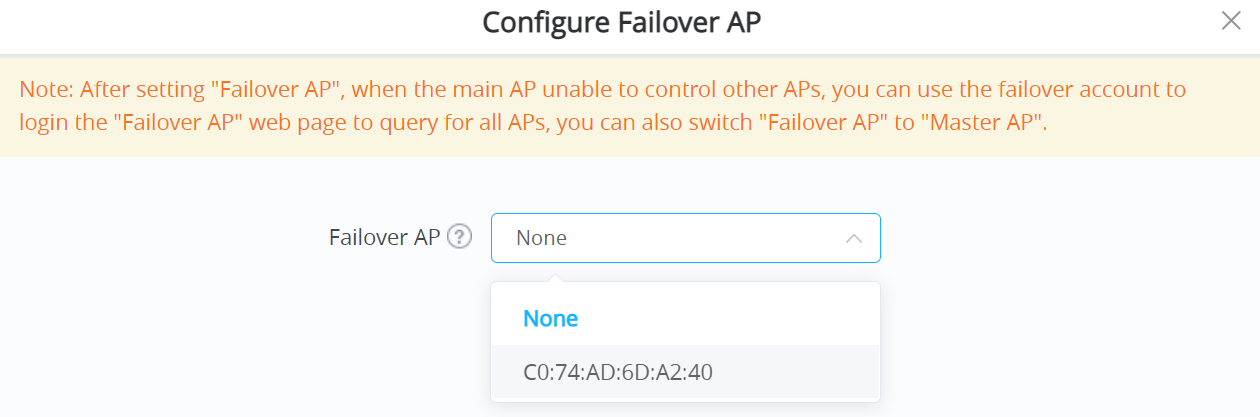

Em arquiteturas Master-Slave, é possível designar um AP Slave como Master de Failover para garantir redundância e evitar um ponto único de falha.

Se o Master primário cair, o Failover Master se promoverá a Master temporário em 20 a 30 minutos.

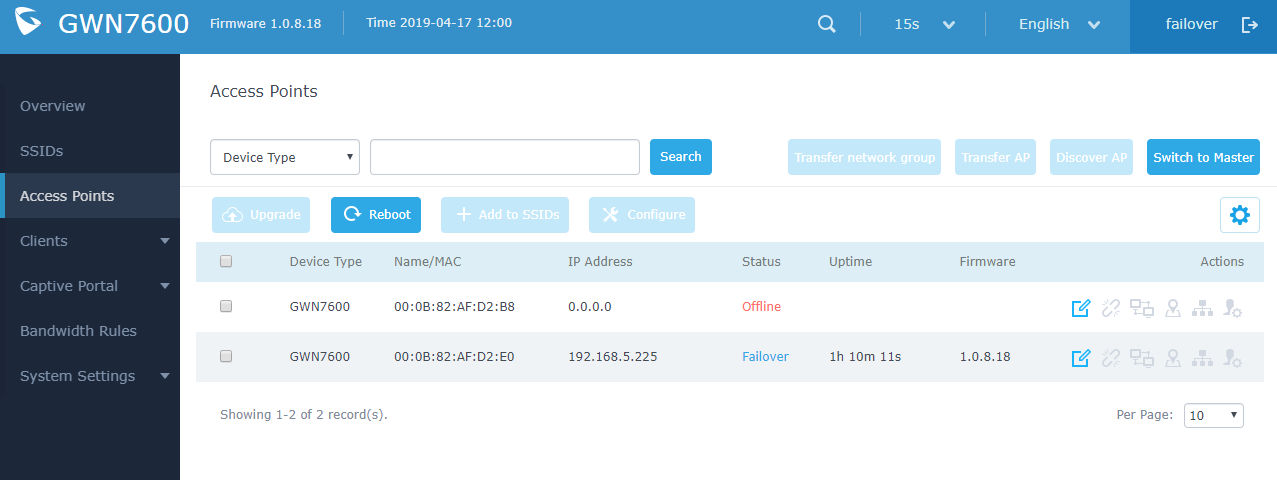

Durante o modo Failover, acesse a interface web do AP usando o nome de usuário failover e a senha de administrador do Master original.

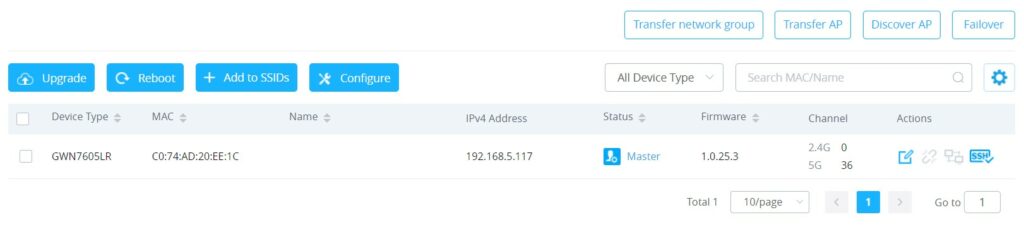

Usado para re-emparelhar APs slaves cujo Master ficou offline com outro AP Master na mesma sub-rede.

A chave de Assunção (Takeover key) é a senha de administrador do Master anterior.

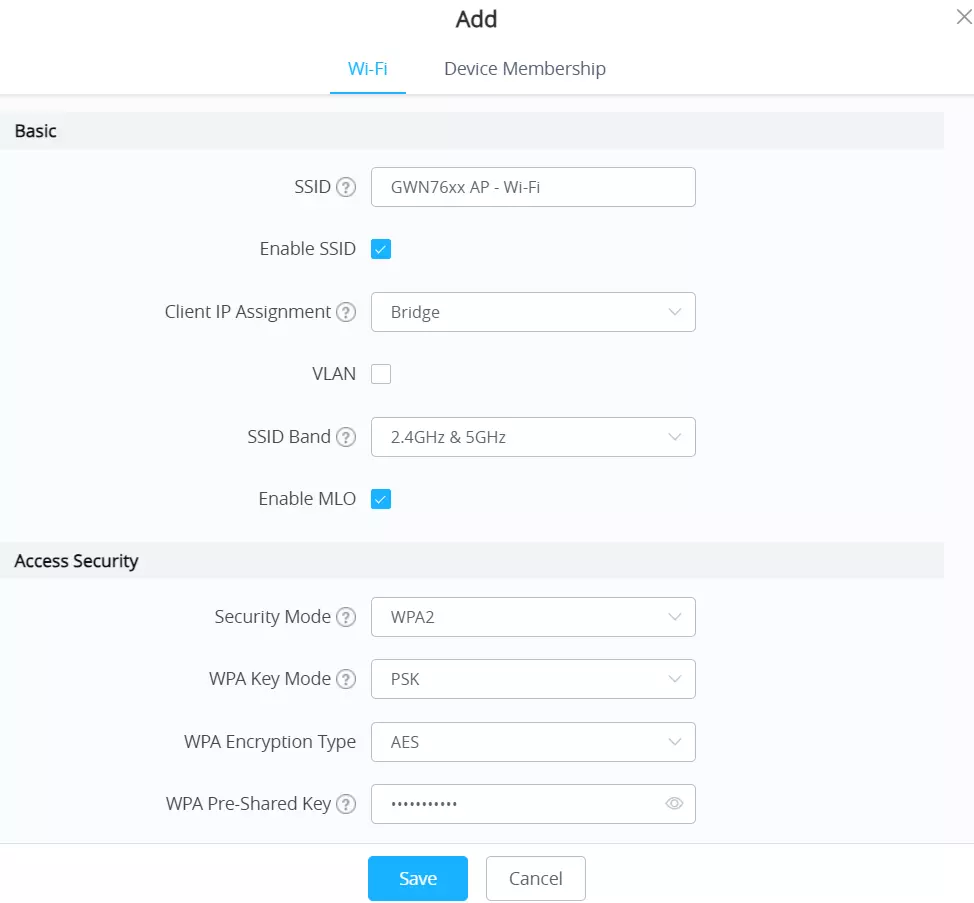

O GWN7660 suporta até 32 SSIDs no total (16 por rádio).

Pode ser configurado como **Bridge** (transparente) ou **NAT** (clientes obtêm IPs de um pool NAT especificado).

Defina o modo de segurança (ex: WPA2, WPA3, WPA/WPA2-PSK, 802.1x, Open).

Bloqueia a comunicação TCP/IP entre clientes conectados ao AP, útil para redes de convidados (Guest Wi-Fi).

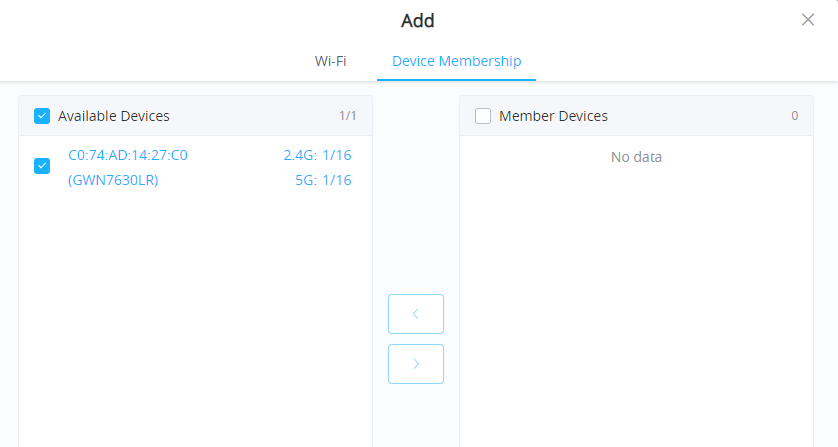

Use a aba "Device Membership" para adicionar ou remover Access Points emparelhados a este SSID.

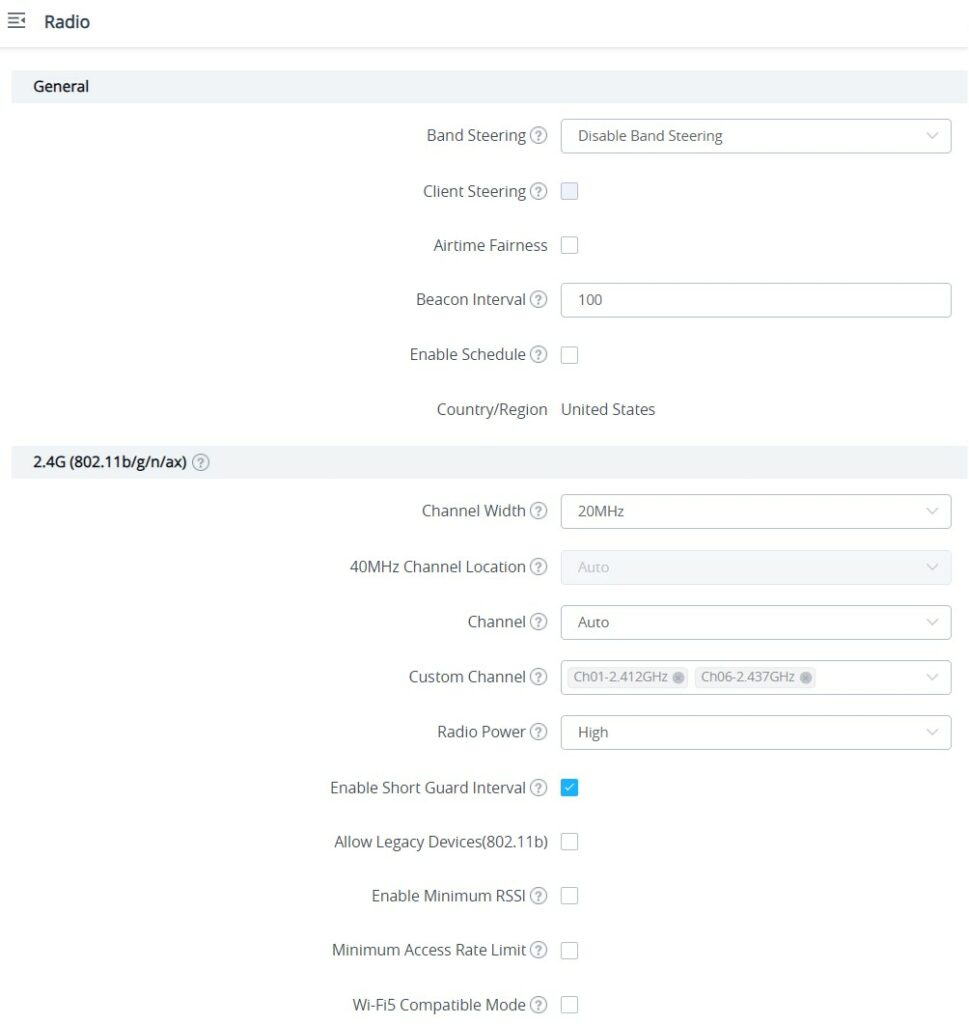

Ajuda a redirecionar clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho.

Permite que clientes Wi-Fi façam roaming para outros APs dentro da mesma rede.

Canais mais largos (ex: 40MHz, 80MHz) oferecem maior taxa de transferência; canais mais estreitos (20MHz) reduzem a interferência.

Selecione o canal de trabalho (Auto ou Atribuído Dinamicamente por RRM). Os canais disponíveis dependem da banda e da regulamentação local.

Defina a potência de transmissão (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto). O padrão é "High".

Gerencie a lista global de endereços MAC que serão bloqueados de acessar a rede Wi-Fi.

O número total de entradas (incluindo a Blacklist Global) é limitado a 1024.

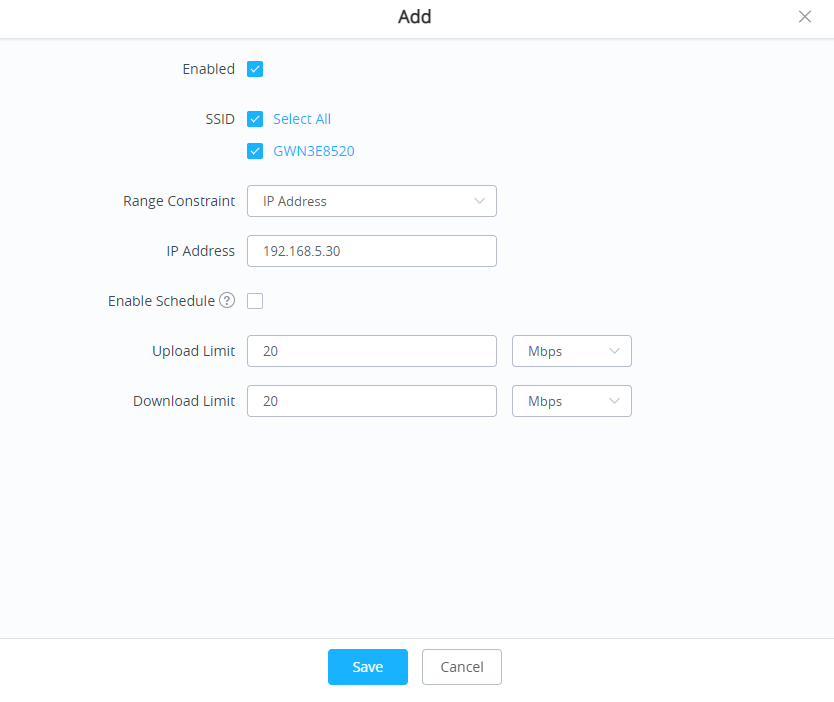

Permite limitar a utilização da largura de banda por SSID ou por cliente (endereço MAC ou endereço IP).

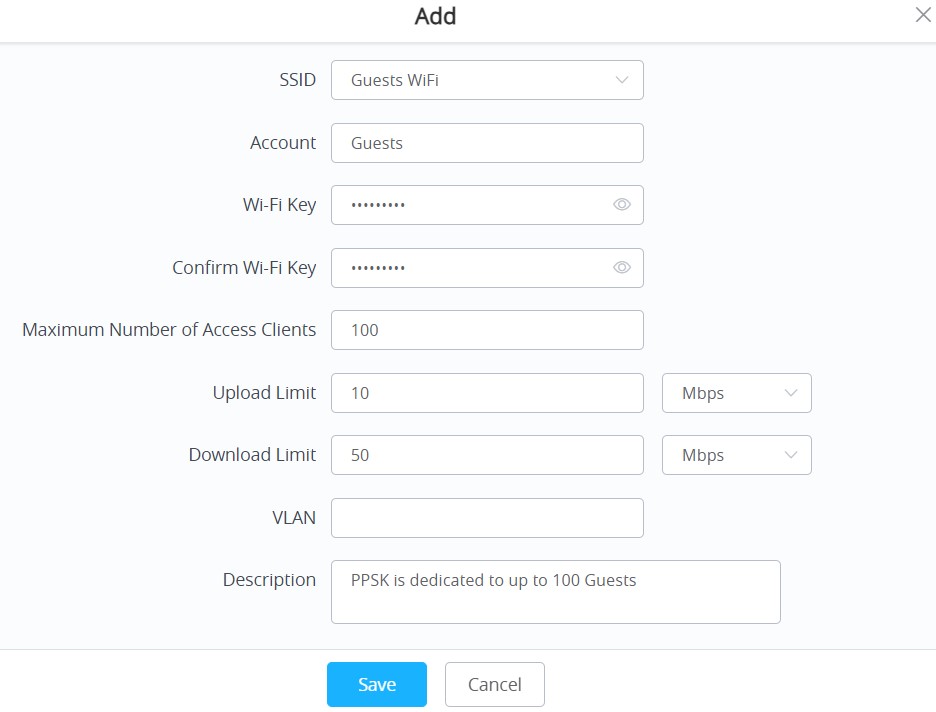

Permite criar senhas Wi-Fi por grupo de clientes ou por dispositivo (MAC Address), em vez de usar uma única senha para todos.

Permite definir um tempo fixo de conexão para os clientes, após o qual eles são desconectados até que o período de espera configurável seja atingido.

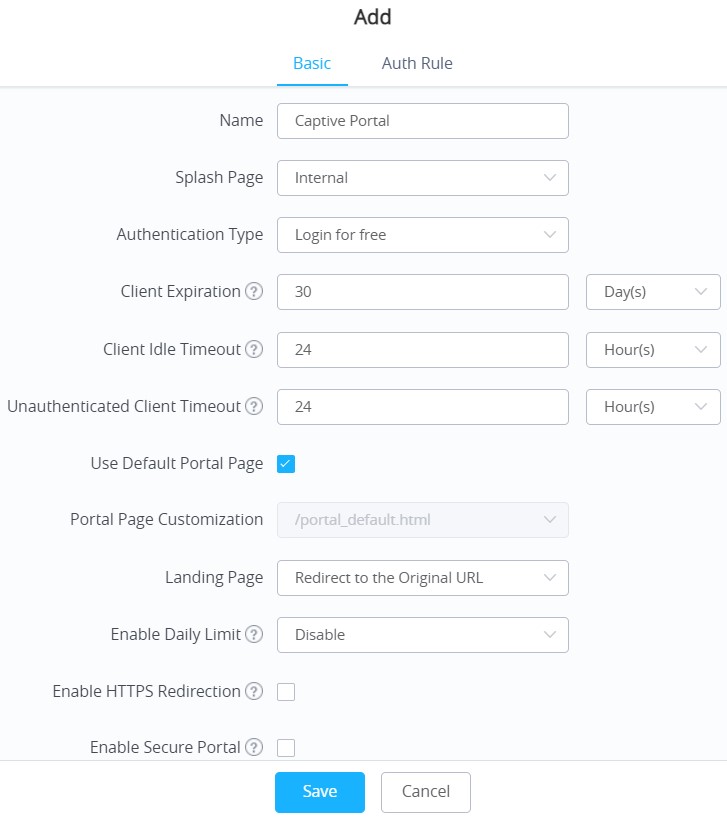

Define uma página de destino que é exibida nos navegadores dos clientes Wi-Fi antes que o acesso à Internet seja concedido.

Tipos de autenticação disponíveis: Login Gratuito, Servidor RADIUS, Login Social (Facebook, Google), Vouchers, Login com Senha, SAML SSO e Active Directory.

Define o período de validade da autenticação do cliente. A duração máxima é de 30 dias.

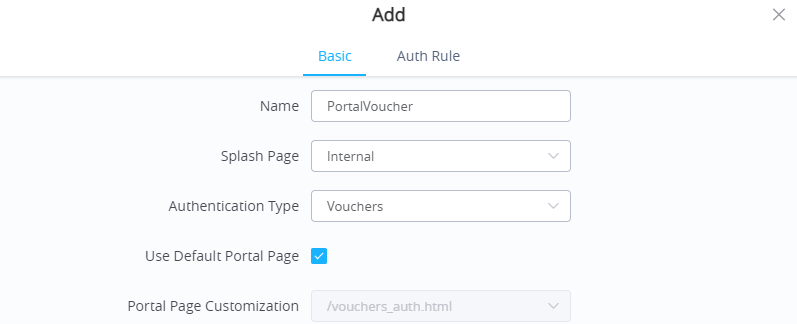

Permite que os clientes tenham acesso à Internet por uma duração limitada usando um código gerado aleatoriamente pelo controlador GWN.

Permite visualizar e fazer upload de páginas HTML e arquivos relacionados (imagens) para personalizar a página do portal.

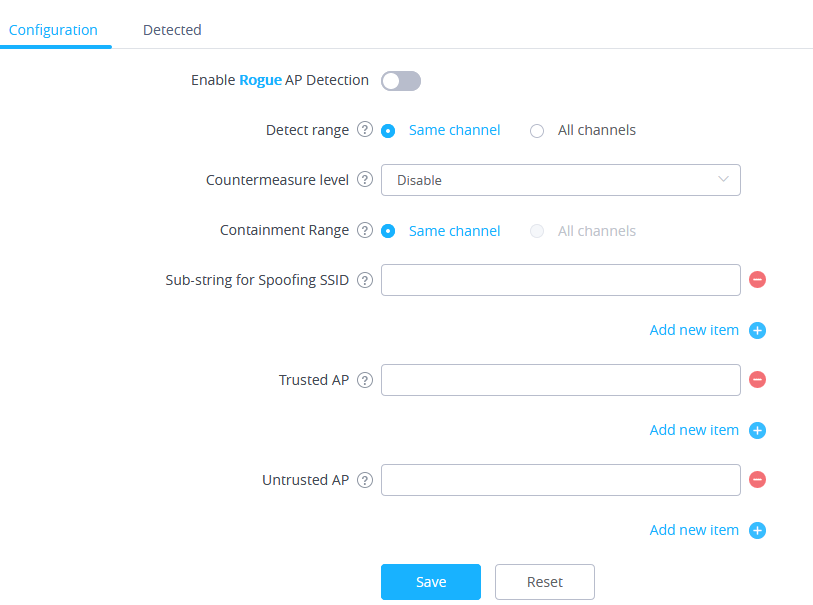

Permite detectar APs não autorizados na rede para prevenir intrusões maliciosas e aumentar a segurança sem fio.

Especifica o tipo de ataque a ser suspeitado (Alto, Médio, Baixo). O padrão é Desabilitado.

Permite controlar o tráfego de saída e entrada dos clientes, definindo políticas de permissão ou negação com base em protocolo, SSID e destino.

Protege os clientes contra falsificação de endereços MAC (spoofing) vinculando o endereço MAC a um endereço IP.

Equivalente à Defesa ARP, mas aplicada a endereços IPv6.

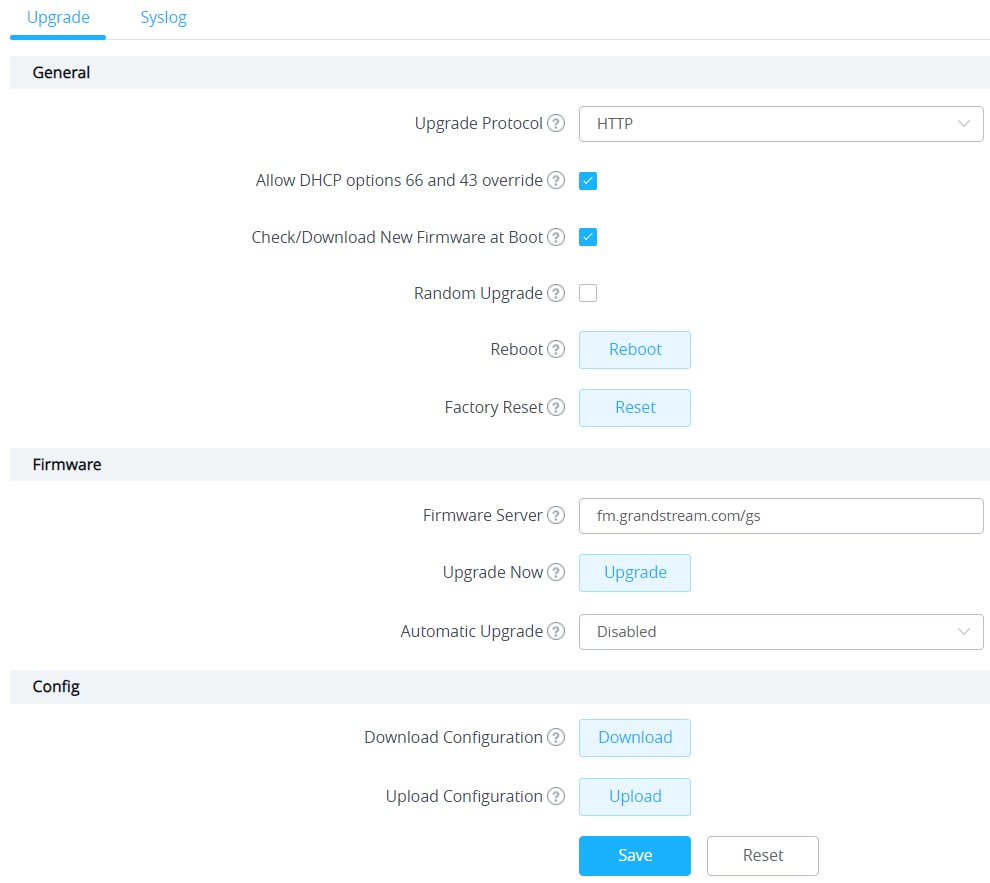

O GWN7660 pode ser atualizado via TFTP/HTTP/HTTPS, configurando a URL/Endereço IP do servidor de firmware.

Quando o GWN7660 atua como Master, ele pode atualizar o firmware de todos os APs slaves emparelhados a partir da sua interface.

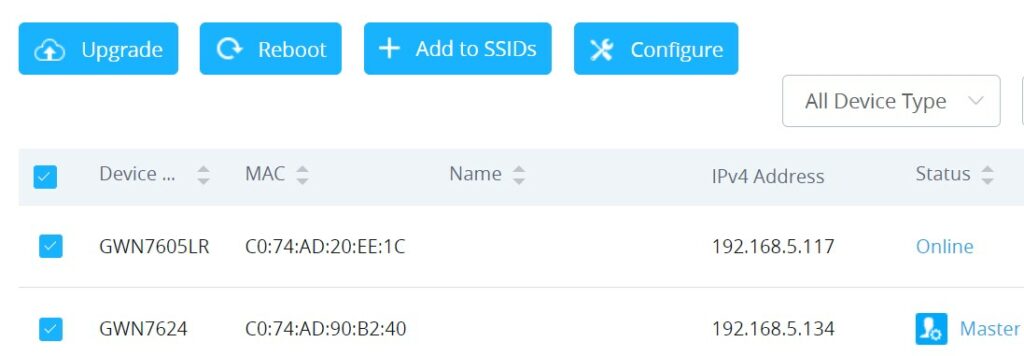

Permite atualizar APs slaves um por um, evitando a interrupção completa do serviço Wi-Fi e reduzindo o consumo de largura de banda.

Baixe o arquivo de configuração do GWN7660 para fins de restauração.

O botão de reset de fábrica restaurará todas as opções para as configurações padrão. O dispositivo será reiniciado após a restauração.
