Grandstream GWN7670 - Guia do Usuário

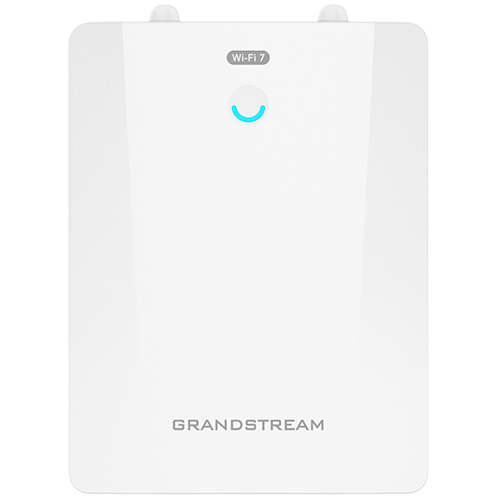

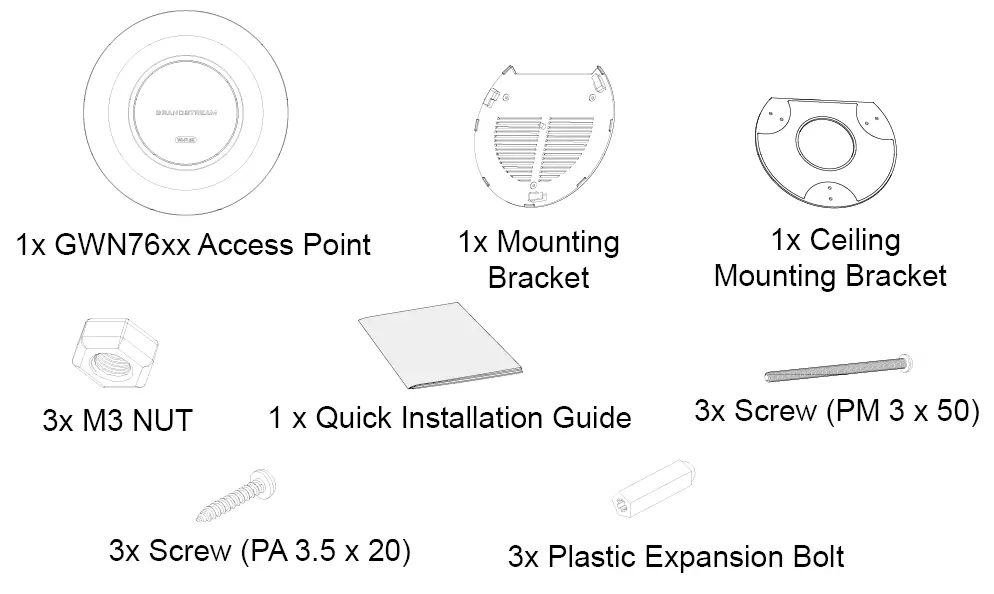

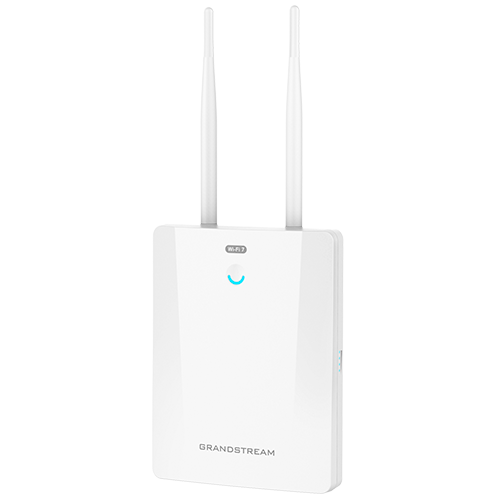

O pacote inclui o Ponto de Acesso GWN7670, Suporte de Montagem (Parede/Teto) e o Guia Rápido de Instalação.

O GWN7670 possui 2 portas Ethernet 2.5G (WAN/LAN) com detecção automática.

Uma das portas RJ45 suporta entrada PoE/PoE+ (802.3af/at) para alimentação e conexão de rede.

Inclui um orifício de Reset (pressione por 7 segundos para restaurar as configurações de fábrica) e um slot para trava Kensington.

O dispositivo possui 1 LED tricolor para rastreamento e indicação do status do dispositivo.

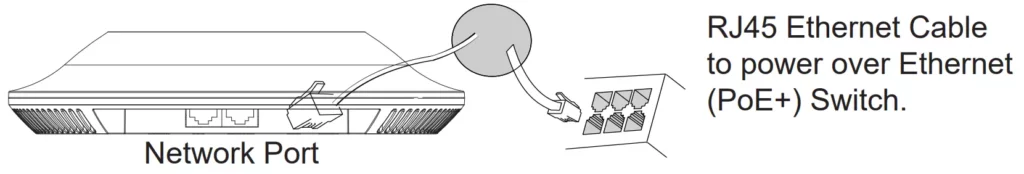

Conecte uma extremidade de um cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7670.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN na sua rede (recomenda-se usar um switch PoE/PoE+).

O GWN7670 pode ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta PoE/NET.

Aguarde o GWN7670 inicializar e adquirir um endereço IP do servidor DHCP.

Se o AP foi comprado de um revendedor, entre em contato com ele para suporte. Se comprado diretamente da Grandstream, entre em contato com o Suporte Técnico.

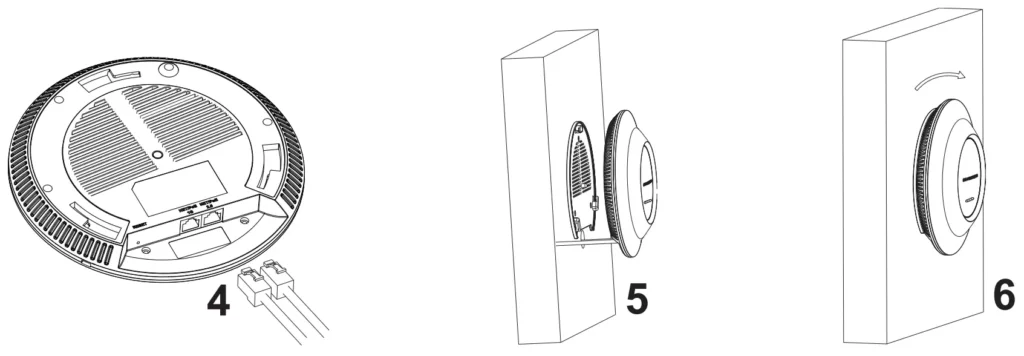

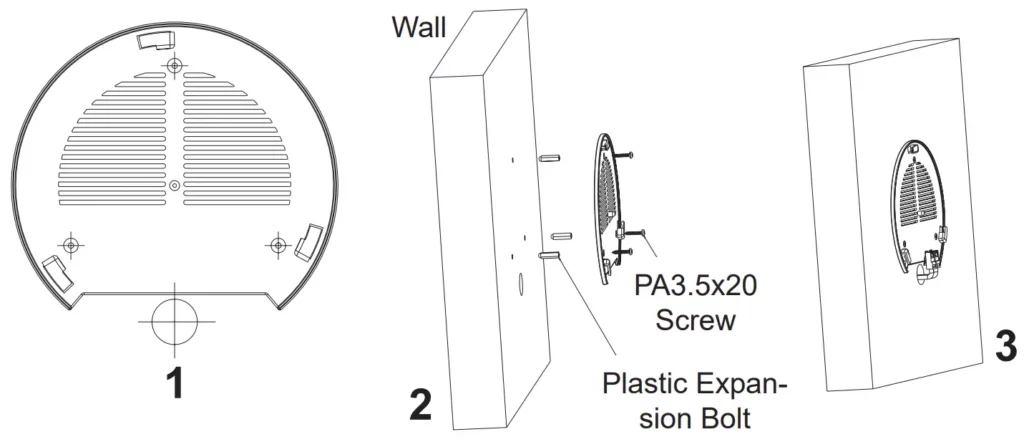

Posicione o suporte de montagem na parede com a seta para cima. Marque os quatro orifícios, insira as buchas e fixe o suporte com os parafusos.

Conecte os cabos. Alinhe a seta do AP com a seta do suporte e gire o GWN no sentido horário até que ele se encaixe e trave no lugar.

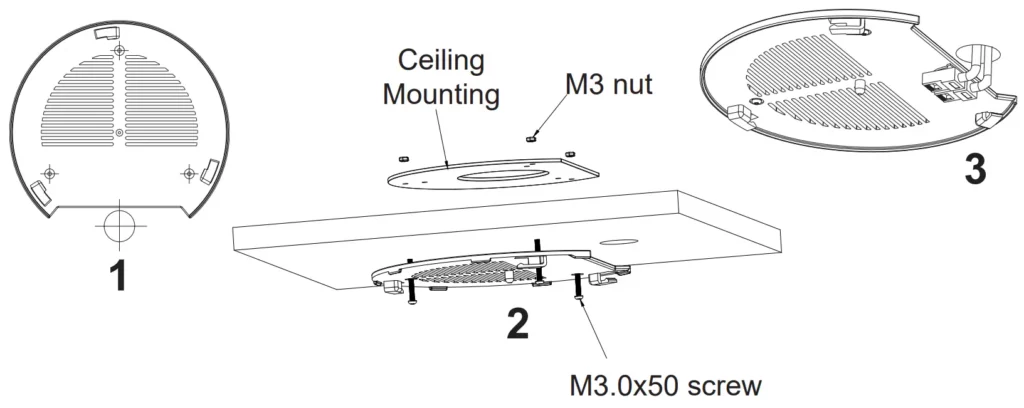

Remova a placa do teto. Posicione a placa traseira no centro, marque os orifícios e insira os parafusos através do suporte de montagem.

Conecte os cabos. Alinhe a seta do AP com a seta do suporte e gire o GWN no sentido horário até que ele se encaixe e trave no lugar.

A montagem no teto é recomendada para um desempenho de cobertura ideal.

O LED indica o status: Verde Sólido (Atualização de firmware bem-sucedida), Azul Sólido (Provisionado com sucesso), Roxo Sólido (Não provisionado) ou Roxo Piscando (AP Slave desconectado do Master/Rede).

Localize o endereço MAC na etiqueta. Em um computador na mesma rede, digite no navegador: https://gwn_.local (ex: https://gwn_ec74d78b5830.local/).

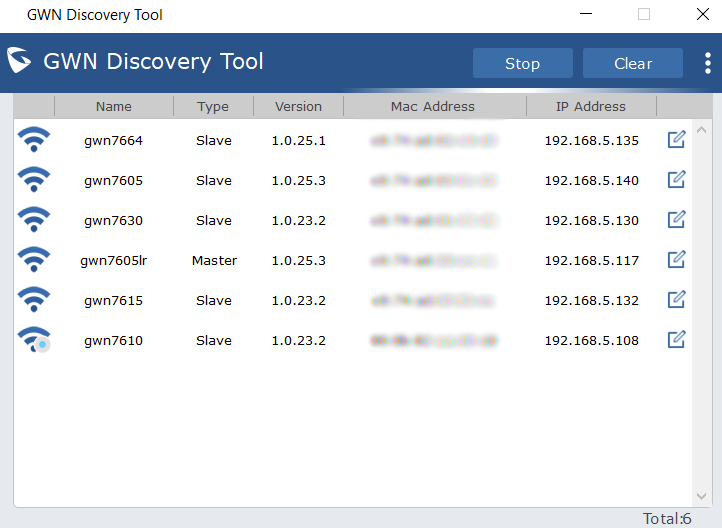

Baixe e instale a Ferramenta GWN Discovery. Abra o aplicativo, selecione a interface de rede e clique em "Scan" para listar os APs conectados.

Clique em "Manage Device" para ser redirecionado à interface de configuração do GWN7670, ou digite o endereço IP exibido no seu navegador.

Em modo Master, você pode localizar um AP Slave fazendo o LED piscar (Blinking White) através do ícone de localização na página "Access Points → Status".

Certifique-se de que o computador esteja conectado à mesma rede local que o GWN7670 e que o dispositivo esteja ligado corretamente.

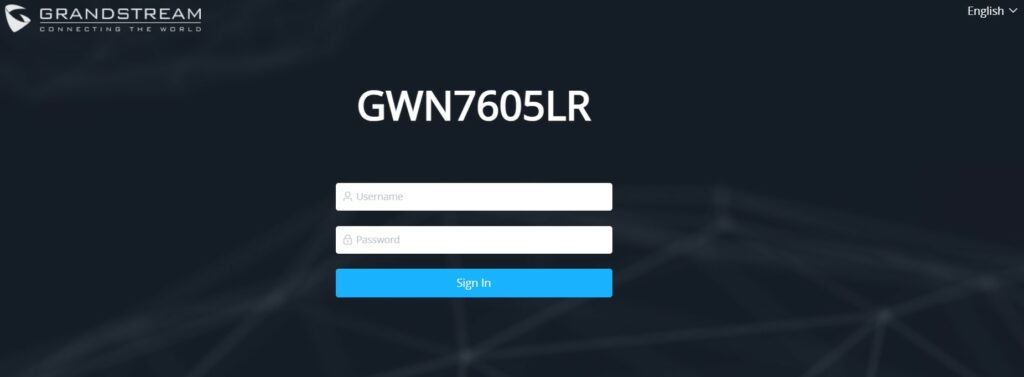

Abra um navegador e digite a URL usando o endereço MAC (ex: https://gwn_.local/) ou o endereço IP do dispositivo.

O nome de usuário padrão é "admin" e a senha é a senha Wi-Fi padrão exclusiva impressa na etiqueta MAC na parte traseira do dispositivo.

O acesso à interface web do AP será bloqueado por 15 minutos após 5 tentativas de login malsucedidas.

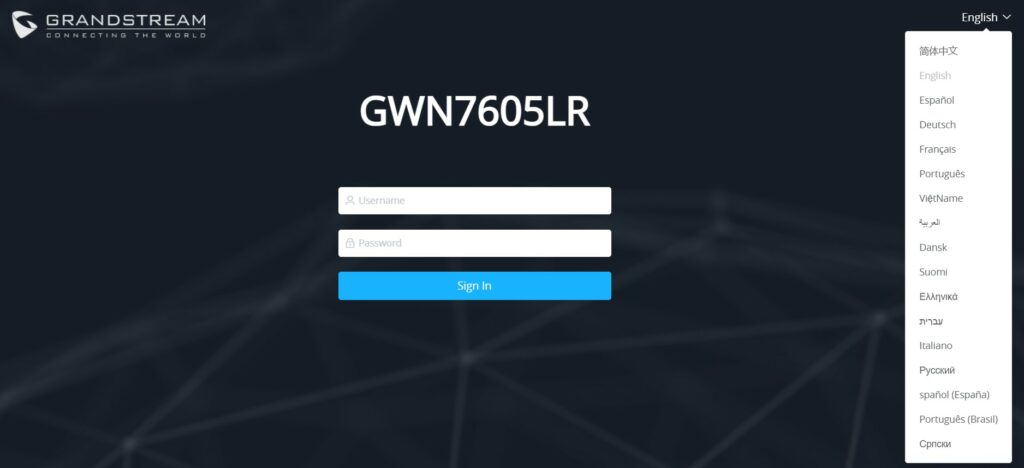

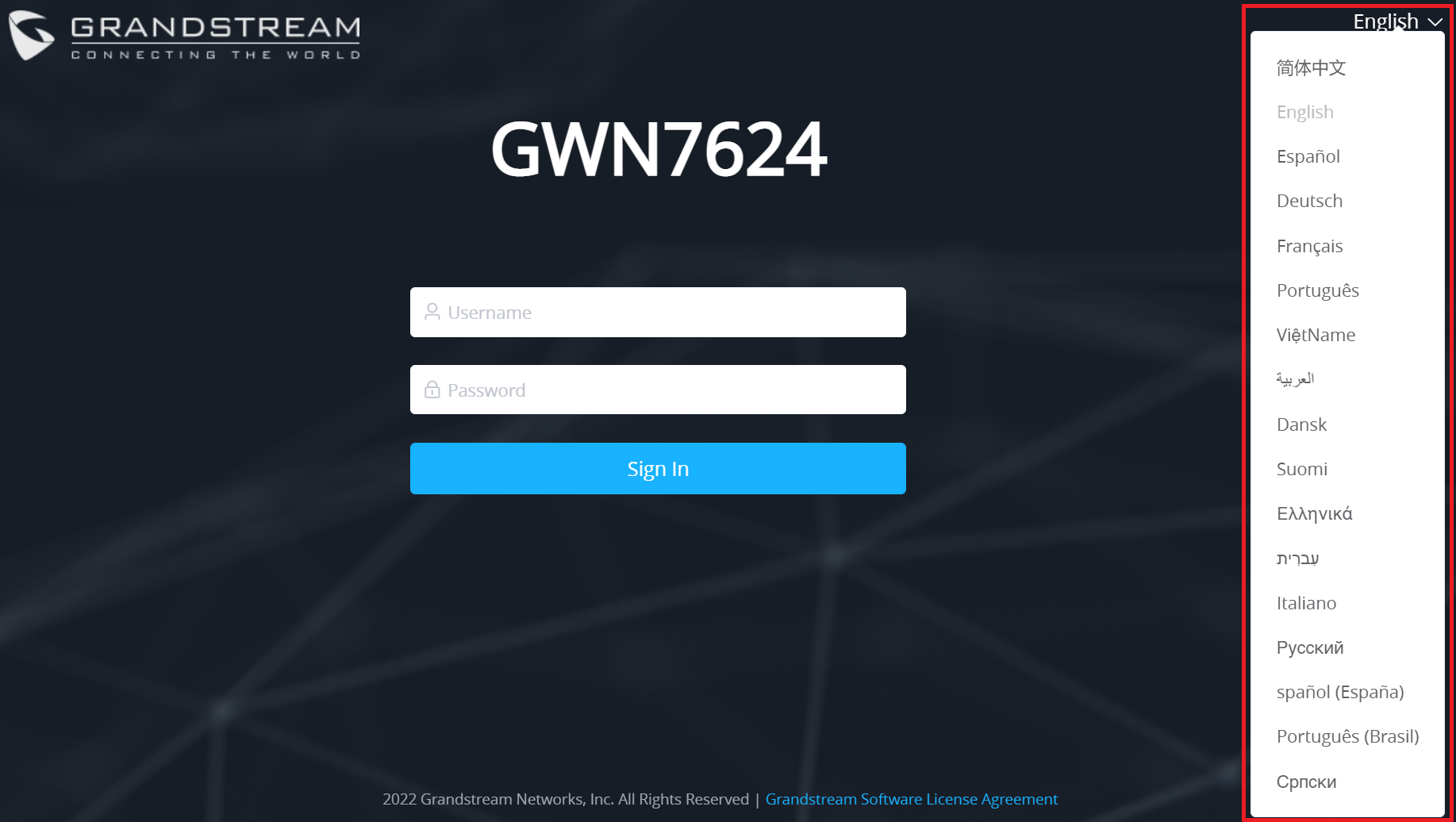

A GUI web suporta 17 idiomas (incluindo Inglês, Chinês, Espanhol, etc.). O idioma pode ser selecionado no canto superior direito antes ou depois do login.

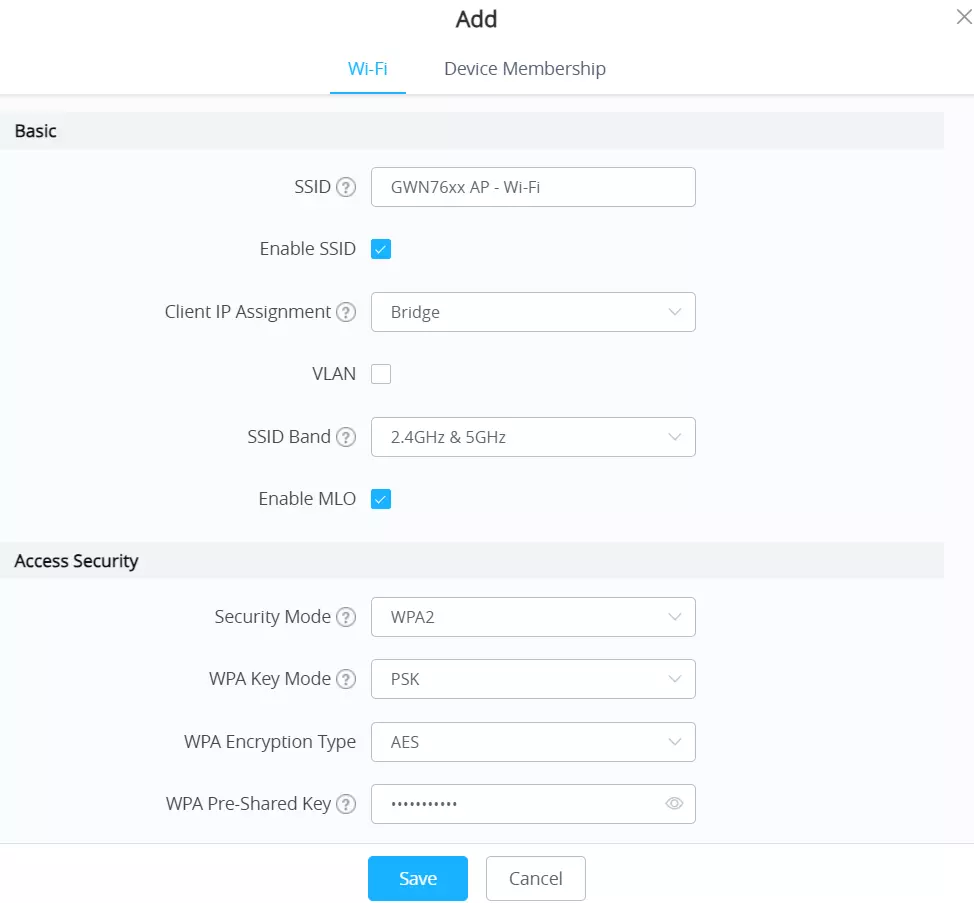

O GWN7670 suporta até 32 SSIDs no total (16 por rádio). Acesse SSIDs e clique em Adicionar para configurar.

Pode ser configurado como **Bridge** (transparente na rede) ou **NAT** (clientes recebem IPs de um pool NAT especificado).

Selecione a banda (2.4GHz ou 5GHz). O GWN7670 (Wi-Fi 7) suporta **MLO (Multi-Link Operation)** para maior taxa de transferência e confiabilidade.

Defina o modo de criptografia. Opções incluem WEP, WPA/WPA2, WPA2/WPA3, WPA3, WPA3-192, OSEN ou Open (Não recomendado).

Escolha entre **PSK** (chave pré-compartilhada), **802.1X** (servidor RADIUS) ou **PPSK** (Chave Pré-Compartilhada Privada, suportada em WPA2 e WPA3 para modelos Wi-Fi 7).

Acesse Clientes para visualizar a lista de dispositivos conectados ao GWN7670 e realizar ações de gerenciamento.

Clique no ícone de edição para verificar o status do cliente e modificar configurações básicas, como o nome do dispositivo.

Use o ícone de bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID da zona.

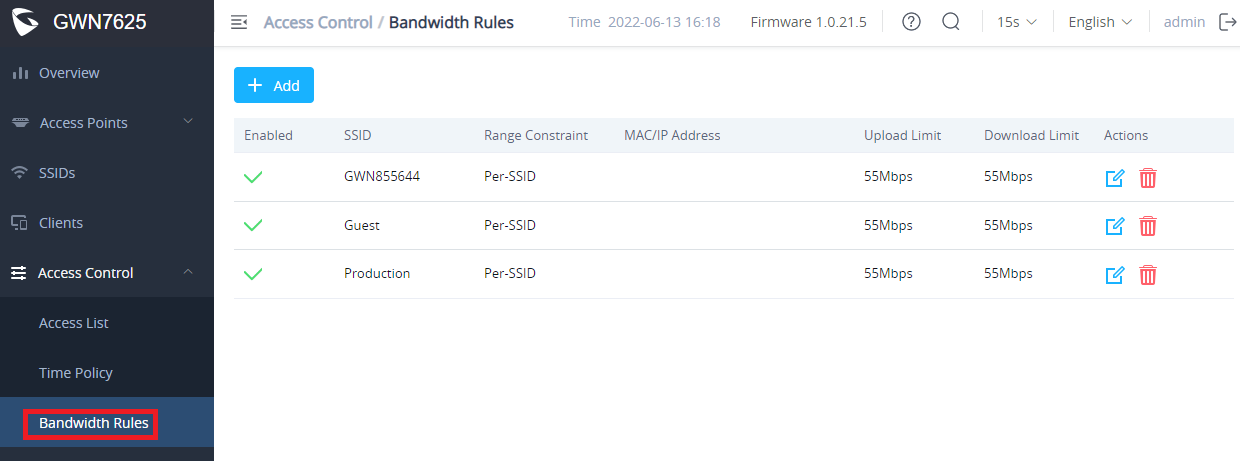

Permite limitar a utilização de largura de banda por SSID ou por cliente específico (endereço MAC ou endereço IP).

Defina limites de Upload e Download em Kbps ou Mbps para a regra de largura de banda selecionada.

O modo Master permite que o GWN7670 atue como um Controlador de Ponto de Acesso, gerenciando outros APs GWN76XX de forma centralizada.

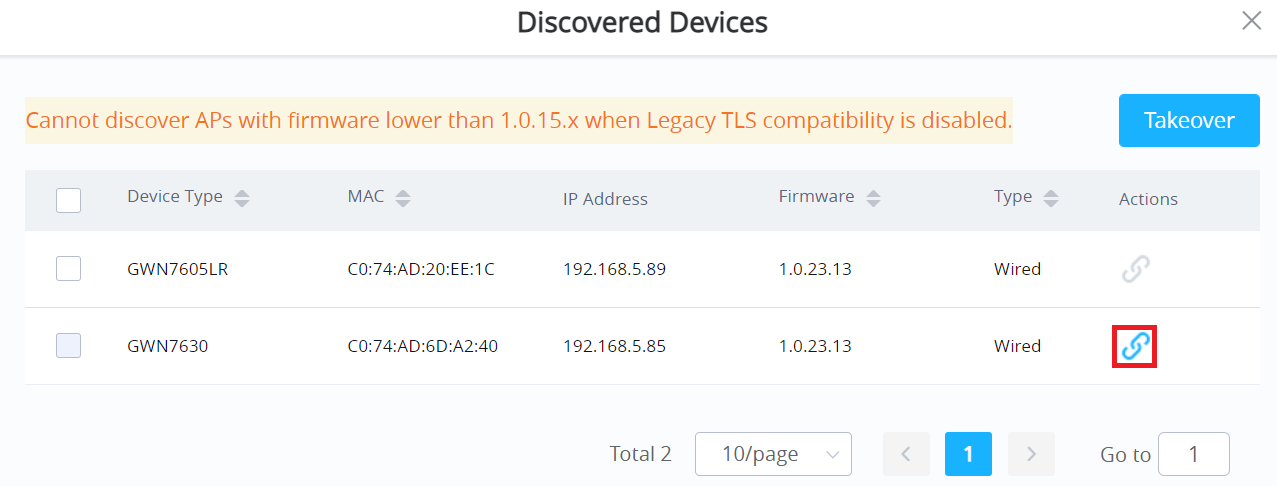

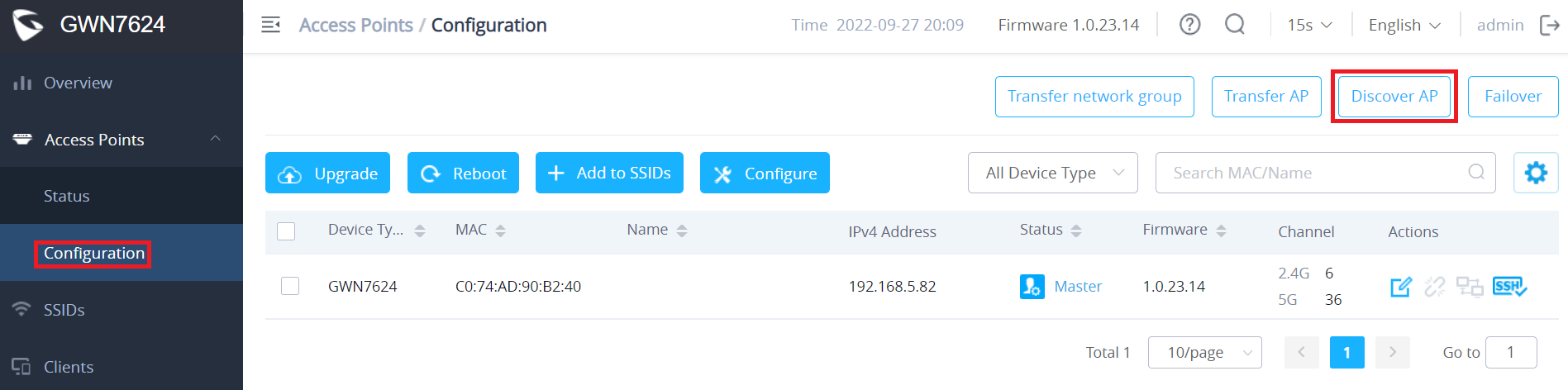

Acesse a GUI Web do Master e vá para Access Points → Configuration. Clique no ícone de descoberta para listar APs na rede.

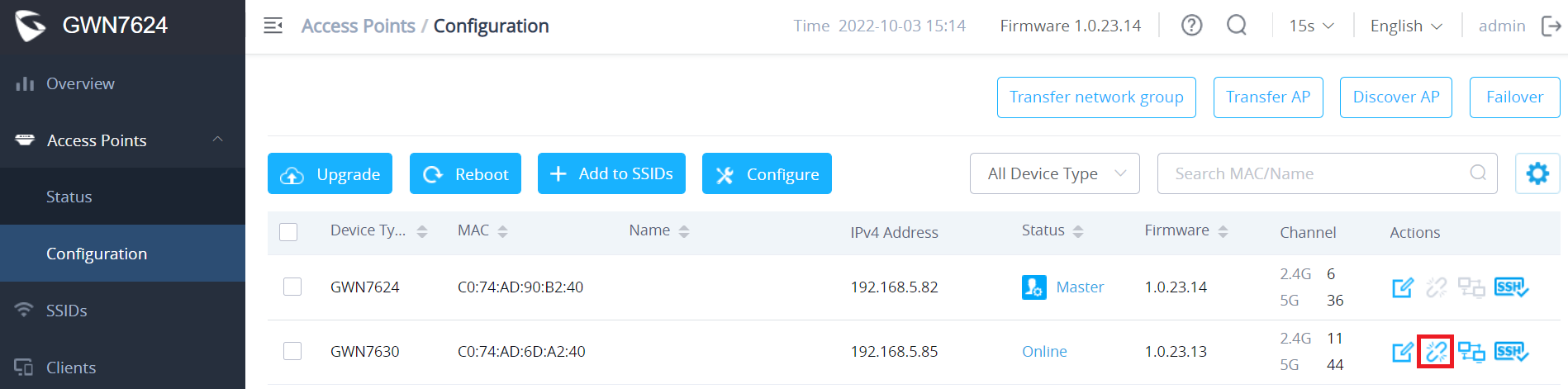

Clique em "Pair" (Parear) nas Ações para adicionar o AP descoberto como um Slave sob o controle do GWN7670 Master.

O administrador pode designar qualquer AP Slave para se tornar o novo Master, transferindo o gerenciamento de todos os APs pareados.

O novo AP Master usará a senha do AP Master anterior para acesso à interface web.

Permite controlar o tráfego de saída (Outbound) e entrada (Inbound) dos clientes, definindo políticas de permissão ou negação com base em protocolo, SSID e destino.

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP específico.

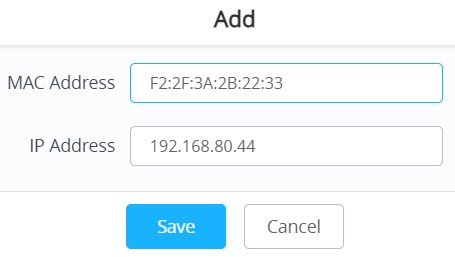

Na aba IP-MAC Binding, clique em "Adicionar" e insira manualmente o endereço IP e o endereço MAC para criar o vínculo.

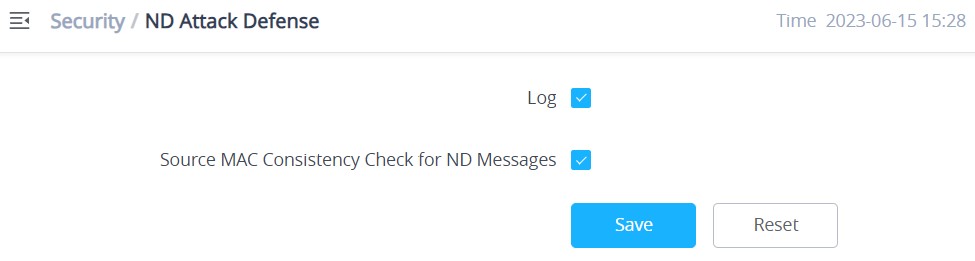

É o equivalente à Defesa ARP, mas para endereços IPv6. Habilite a verificação de consistência do MAC de origem para mensagens ND para evitar spoofing.

Permite detectar APs não confiáveis ou maliciosos na rede para prevenir intrusões e aumentar a segurança do acesso sem fio.

Ajuda a redirecionar clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Ajuda os clientes Wi-Fi a fazer roaming para outros APs dentro da mesma rede, melhorando a mobilidade.

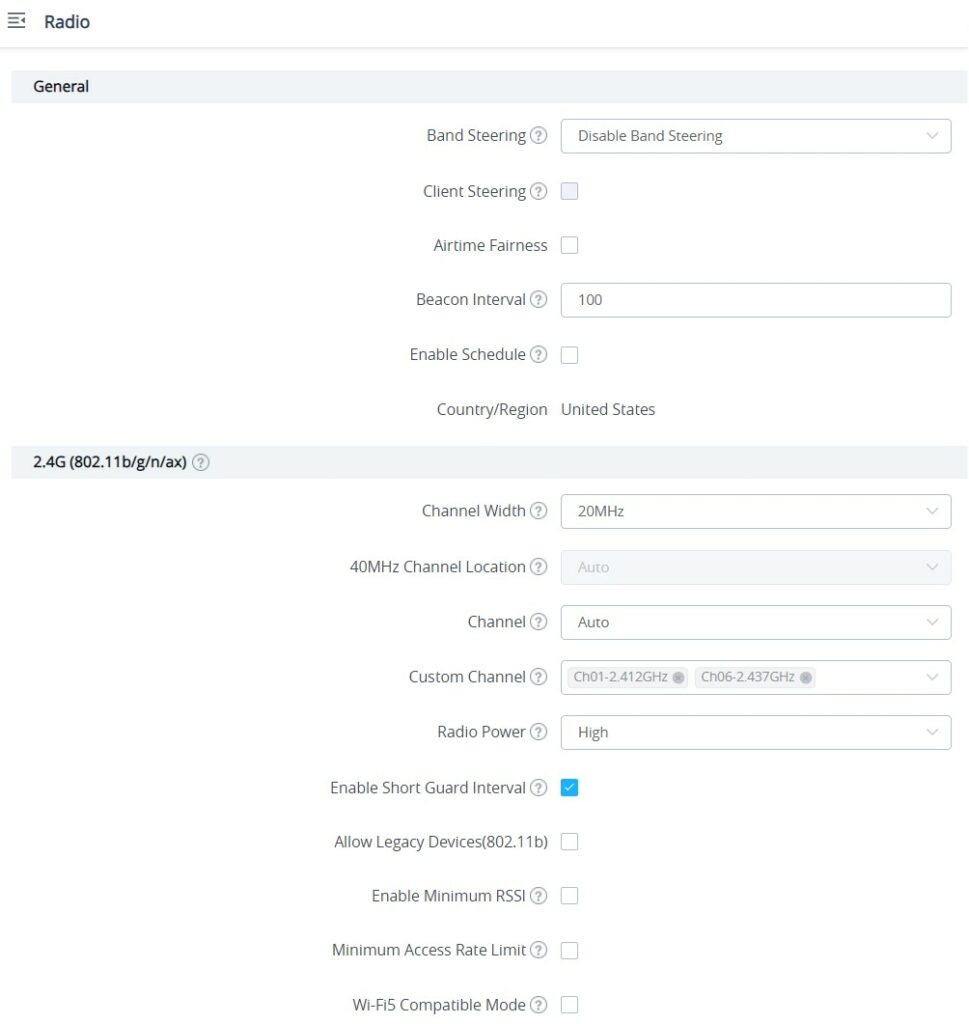

Selecione a Largura do Canal (20/40 MHz para 2.4G; 20/40/80/160 MHz para 5G). O canal pode ser definido como **Auto** ou **Atribuído Dinamicamente por RRM**.

Defina a potência de transmissão do rádio (2.4G e 5G) para controlar o tamanho da célula de cobertura. Opções incluem Baixa, Média, Alta, Personalizada ou RRM.

Habilite o RSSI Mínimo para forçar clientes com sinal fraco a se desconectarem ou se conectarem a um AP mais próximo, melhorando a qualidade da conexão.

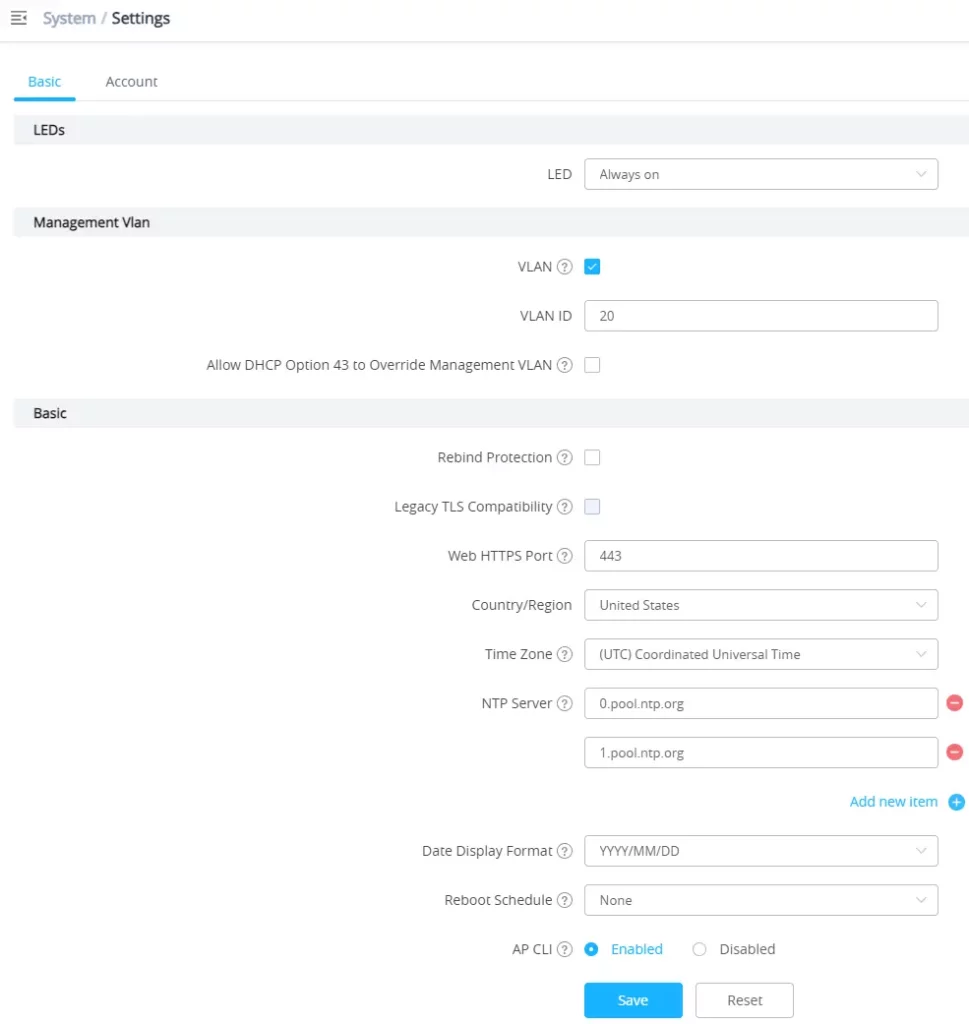

Configure o status do LED tricolor do dispositivo: Sempre Ligado, Sempre Desligado ou use um Agendamento.

Habilita ou desabilita a marcação VLAN para o tráfego de gerenciamento e permite especificar o ID da VLAN.

Habilita a proteção contra ataques de rebind DNS (se ativado, descarta resultados de análise que retornam um endereço LAN privado).

Configure o fuso horário do sistema e especifique um ou mais servidores NTP para sincronização de data e hora (padrão: 129.6.15.28).

Habilita ou desabilita o acesso de administrador à interface de linha de comando (CLI) do GWN7670 via SSH.

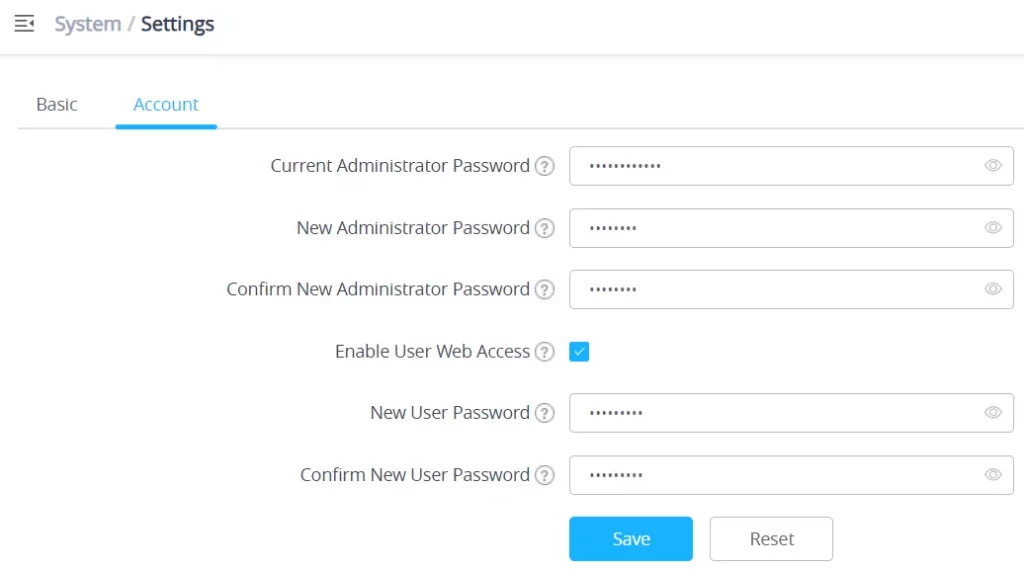

Insira a senha atual do administrador. O campo diferencia maiúsculas de minúsculas e tem um comprimento máximo de 32 caracteres alfabéticos.

Permite alterar a senha do administrador. Por segurança, o campo de senha fica em branco após salvar.

Permite o acesso à web para contas de usuário não administradoras. O nome de usuário será user.

Configure a senha para o acesso à GUI web de nível de usuário. O campo diferencia maiúsculas de minúsculas e tem um comprimento máximo de 32 caracteres.

A senha de usuário é redefinida toda vez que o acesso é desabilitado e reabilitado.

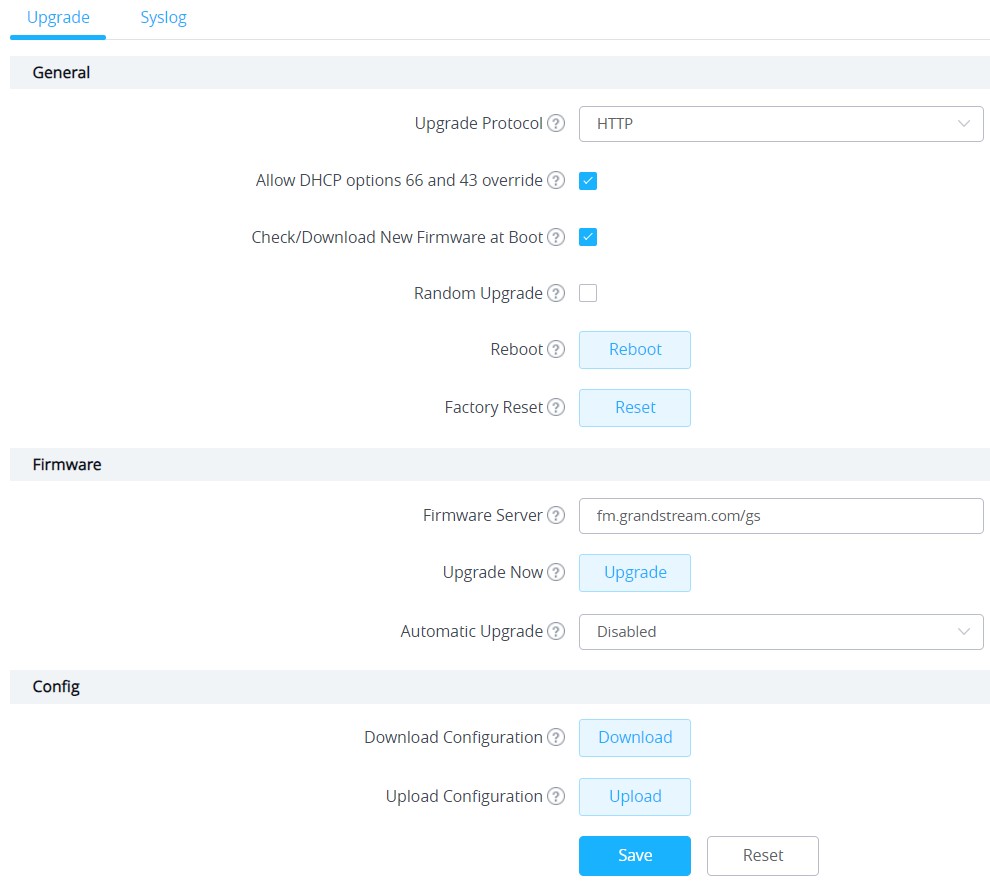

O GWN7670 pode ser atualizado via TFTP/HTTP/HTTPS configurando a URL/Endereço IP do servidor de firmware.

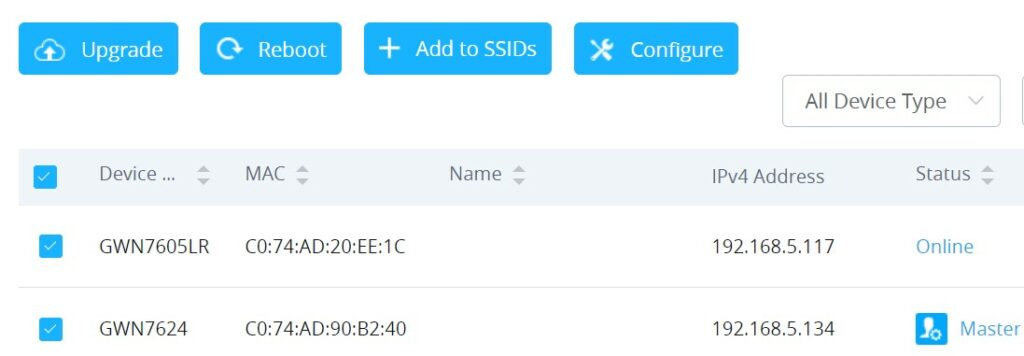

Se o GWN7670 estiver atuando como Master, você pode atualizar os APs Slaves pareados a partir da interface do Master, em Access Points.

Ao atualizar múltiplos Slaves, escolha "Sequential" (Sequencial) para que os dispositivos atualizem um por um, evitando interrupção total do serviço Wi-Fi.

Permite enviar informações de log para um servidor remoto (Syslog Server) configurando o endereço IP/hostname e o nível de log desejado.

Baixe o arquivo de configuração para backup ou carregue um arquivo existente para restaurar as configurações do dispositivo. O AP será reiniciado após a restauração.

Para reiniciar o dispositivo, acesse Manutenção → Upgrade e clique no botão de Reinicialização.

O botão de Restauração de Fábrica apagará todas as configurações e restaurará o GWN7670 aos padrões de fábrica.

Use o orifício de Reset (Pinhole) na parte traseira do dispositivo. Pressione e segure o botão por 7 segundos para restaurar as configurações de fábrica.

Alterações ou modificações não aprovadas pela Grandstream, ou a operação fora do detalhado neste manual, podem anular a garantia do fabricante.
